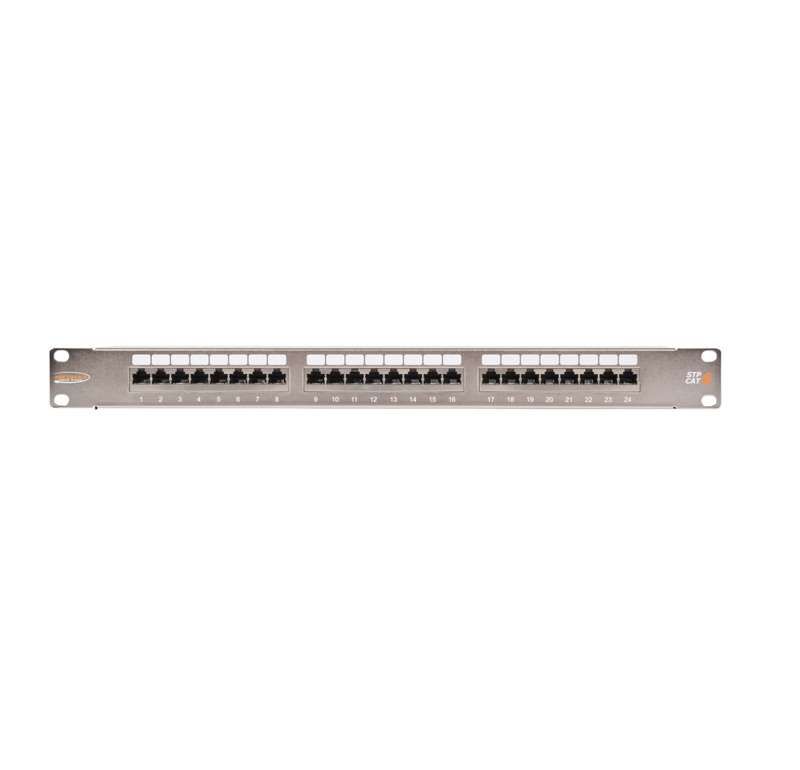

Панель 19'', 1U, 24 порта, Кат.6, RJ45/8P8C, экран., металлик - NMC-RP24SE2-1U-MT NIKOMAX ЭКО14150

Патч-панель NIKOMAX NMC-RP24SE2-1U-MT - это компактная, полноэкранированная коммутационная панель категории 6 для установки в 19-дюймовые стойки. Подходит для организации сетевой инфраструктуры в офисах, центрах обработки данных и промышленных системах, где важна стабильность передачи данных и защита от помех.

Назначение и область применения

Патч-панель NIKOMAX NMC-RP24SE2-1U-MT используется для коммутации и распределения сетевых кабелей в структурированных кабельных системах (СКС). Она соединяет активное оборудование (коммутаторы, маршрутизаторы) с рабочими точками через patch-cord’ы. Применяется в серверных помещениях, телекоммуникационных шкафах, на производстве и в объектах с высокими требованиями к качеству сигнала - например, там, где есть мощные электродвигатели, частотники или радиопередатчики.

Технические характеристики

• Категория: Cat.6 - обеспечивает скорость до 1 Гбит/с на расстоянии до 100 м
• Частота: 250 МГц - соответствует требованиям стандарта Cat.6 для высокоскоростной передачи данных
• Количество портов: 24 × RJ45 8P8C - каждый порт поддерживает одиночный Ethernet-кабель
• Экранирование: FTP с полным экраном - все пары кабеля защищены фольгой, весь модуль помещён в металлический корпус
• Коннекторы: 110/KRONE - типичные для профессиональной сборки, обеспечивают надёжный контакт при обжиме
• Разводка: T568A / T568B - можно выбирать схему обжима в зависимости от проекта
• Корпус: стальной, гальванизированный никелем - повышает долговечность и улучшает электрическую связь с шасси
• Форм-фактор: 19 дюймов, 1U - совместим с любыми стандартными стойками и шкафами
• Цвет: металлик - эстетично сочетается с другими элементами инфраструктуры

Совместимость и монтаж

Патч-панель NIKOMAX NMC-RP24SE2-1U-MT монтируется в 19-дюймовые стойки с помощью боковых кронштейнов. Несмотря на указание “DIN-рейка” в характеристиках, реальный способ крепления - классический болтовой крепёж к профилю стойки; DIN-рейка здесь не применяется - вероятно, ошибка в данных. Кабели заводятся сзади, обжимаются на IDC-контактах 110/KRONE. Для удобства предусмотрен встроенный органайзер - он фиксирует кабели и предотвращает перегибы. Все экраны кабелей заземляются через винтовые клеммы и специальный 9-й контакт для дренажного провода. Шины заземления с двух сторон плат гарантируют равномерное распределение потенциала.

Безопасность и стандарты

Патч-панель NIKOMAX NMC-RP24SE2-1U-MT соответствует требованиям ISO/IEC 11801 и TIA/EIA-568-B для категории 6. Полностью экранированная конструкция снижает уровень внешних электромагнитных помех, что важно для соблюдения EMC-норм. Корпус выполнен из стали, не содержит опасных материалов. Работает при температуре от -10C до +60C - подходит для большинства внутренних условий.

Преимущества

• Полный экран + металлический корпус = максимальная защита от помех даже в условиях сильного электромагнитного воздействия
• IDC-контакты 110/KRONE позволяют выполнять обжим без пайки - быстрый и надёжный монтаж
• Заземление всех экранов через винтовые клеммы исключает риск возникновения “земляных петель”
• Органайзер минимизирует запутывание кабелей и упрощает обслуживание
• Никелевое покрытие корпуса увеличивает срок службы и улучшает контакт с металлическими направляющими шкафа

Ограничения применения

• Не предназначен для наружной установки - отсутствует защита IP, работает только внутри помещений
• Подходит только для FTP/SFTP кабелей с экранированием - несовместим с UTP
• Обязательно требует правильного заземления всей системы; без него эффект экранирования теряется
• Не имеет встроенного управления или индикации - всё механическое, нужен внешний контроль

Примеры использования

• Центральная панель в серверной комнате - соединяет 24 порта с коммутатором
• Производственный участок с частотными преобразователями - защищает данные от помех от двигателей
• Институтская лаборатория - стабильная передача сигналов с чувствительных приборов
• Аудио-визуальное студийное оборудование - минимальные задержки и интерференции

Практические советы

• Перед монтажом проверьте, чтобы кабели были именно FTP/SFTP - UTP не подойдут, потеряете преимущество экранирования
• При обжиме используйте инструмент для 110/KRONE - обычный обжимщик для RJ45 не подойдёт
• Заземление обязательно: подсоедините винтовые клеммы к шине PE шкафа медным проводом сечением ≥1.5 мм2
• Не перегибайте кабели в органайзере - радиус изгиба должен быть не менее 4× диаметра кабеля
• При замене оборудования сохраняйте одинаковый порядок цветовой схемы (T568A или T568B) на всех панелях в одной сети
• Патч-панель NIKOMAX NMC-RP24SE2-1U-MT рассчитана на многократные подключения - не стоит использовать её как временное решение
