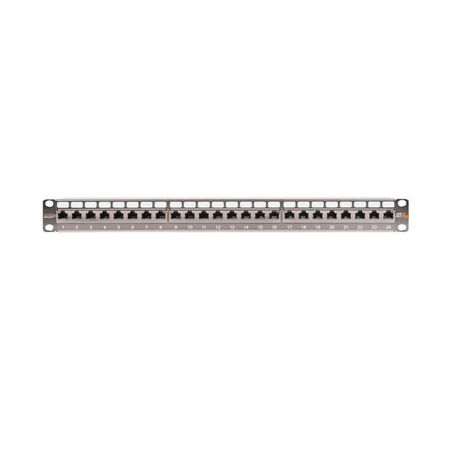

Панель 19'', 1U, 24 порта, Кат.6a, RJ45/8P8C, экран., металлик - NMC-RP24SA2-1U-MT NIKOMAX ЭКО22778

Патч-панель NIKOMAX NMC-RP24SA2-1U-MT - это металлический коммутационный модуль с 24 портами Cat.6a, предназначенный для организации и управления сетевыми соединениями в 19-дюймовых стойках. Благодаря полному экрану и системе заземления, эта патч-панель обеспечивает стабильную передачу данных на частотах до 500 МГц даже в условиях сильных электромагнитных помех.

Назначение и область применения

Патч-панель NIKOMAX NMC-RP24SA2-1U-MT используется для централизованного подключения и переключения сетевых кабелей в структурированных кабельных системах (СКС). Подходит для установки в серверных помещениях, телекоммуникационных шкафах, офисных и промышленных сетях. Применяется там, где требуется высокая надёжность и защита от помех - например, рядом с силовым оборудованием, на производстве, в медицинских учреждениях или в центрах обработки данных.

Технические характеристики

• Размер: 19 дюймов (стандартная ширина для стоек), высота 1U
• Количество портов: 24 × RJ45/8P8C
• Категория: Cat.6a (класс Ea), поддержка частот до 500 МГц
• Экранирование: FTP - полный металлический экран с заземлением
• Конструкция корпуса: сталь, гальванизированная никелем для улучшения проводимости и защиты от коррозии
• Тип контактов: универсальные IDC 110/KRONE (с тыльной стороны)
• Заземление: два винтовых клемма для экранов кабелей + отдельный 9-й контакт для дренажного провода
• Шины заземления: общие на обеих сторонах печатных плат
• Цвет: металлик
• Способ монтажа: фиксация на DIN-рейку

Совместимость и монтаж

Патч-панель NIKOMAX NMC-RP24SA2-1U-MT совместима с любыми 19-дюймовыми стойками и шкафами, оснащёнными стандартной DIN-рейкой. Кабели заходят сзади, крепятся к IDC-контактам методом обжима (без пайки). Шнуры подключаются спереди через RJ45-порты. Встроенная система организатора позволяет равномерно распределить кабели и избежать перегибов. Для правильного монтажа важно соблюдать радиус изгиба кабеля (не менее 4× диаметра кабеля) и не перетягивать винты при обжиме - это снижает риск повреждения контактов.

Безопасность и стандарты

Патч-панель соответствует требованиям стандарта ISO/IEC 11801 (Cat.6a / Class EA) и гарантирует передачу данных без потерь на скоростях до 10 Гбит/с. Полностью экранированная конструкция снижает уровень внешних электромагнитных воздействий. Никелевое покрытие корпуса предотвращает окисление и обеспечивает долговременную электрическую связь с металлическими элементами стойки. Все заземляющие контуры проверены на низкое переходное сопротивление - что критично для работы в промышленной среде.

Преимущества

• Полный металлический экран (FTP) минимизирует влияние помех - особенно важен в местах с мощными источниками ЭМИ
• Стальная прочная конструкция выдерживает многократные подключения и механические нагрузки
• Встроенный органайзер упрощает обслуживание и снижает вероятность запутывания кабелей
• Два варианта цветовой маркировки (T568A/B) позволяют легко следовать стандартам при прокладке
• Никелевое покрытие увеличивает срок службы и улучшает контакт с шасси стойки
• Индивидуальный дренажный контакт для каждого кабеля - исключает проблемы с неполным заземлением

Ограничения применения

Патч-панель NIKOMAX NMC-RP24SA2-1U-MT не предназначена для наружной установки - она не имеет IP-защиты от воды и пыли. Также не рекомендуется использовать её в средах с постоянными вибрациями без дополнительной амортизации. Кабели должны быть категории Cat.6a или выше; применение более слабых кабелей (например, Cat.5e) сводит на нет преимущество по частоте и экранированию. Не следует перегружать одну панель более чем 24 кабелями - это нарушает воздушный зазор и затрудняет теплоотдачу.

Примеры использования

• Центральное распределительное устройство в офисе с 100+ рабочими местами
• Система сбора данных на заводе с частыми помехами от двигателей и ЧПУ
• Серверная в больнице, где критична целостность сигнала для медицинского оборудования
• Телефонная станция или пункт связи в жилом комплексе
• Лаборатория с высокоточными приборами, чувствительными к электромагнитным колебаниям

Практические советы

• Перед монтажом проверьте, чтобы все кабели были протестированы на соответствие Cat.6a - иначе патч-панель не сможет реализовать весь потенциал
• Обязательно подсоедините заземляющие провода к винтовым клеммам - без этого экран теряет эффективность
• Не используйте плоские кабели - они плохо помещаются в органайзер и нарушают плотность укладки
• При прокладке кабелей внутри шкафа оставляйте свободный ход - не допускайте натяжения на разъёмы
• Для быстрого обслуживания используйте цветовые метки на кабелях согласно T568A/B - так проще найти нужный канал
• Проверяйте температурный режим в шкафу - длительная работа при t > 40C может снизить срок службы контактов
