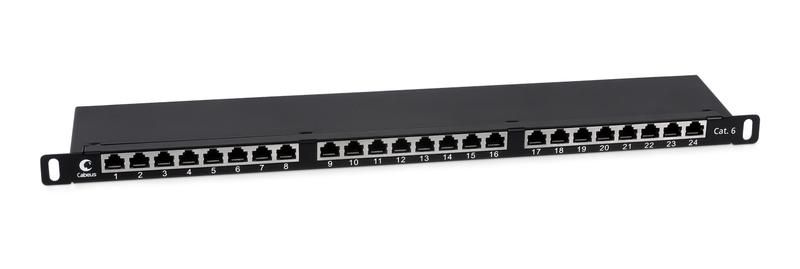

Патч-панель PLHD-24-Cat.6-SH-Dual-0,5U высокой плотности 19 (0,5U), 24 порта RJ-45, категория 6, полностью экранированная, Dual IDC - 9651c Cabeus

Патч-панель Cabeus plhd-24-cat.6-sh-dual-0,5u - это компактная, полностью экранированная патч-панель с 24 портами RJ-45 категории 6, предназначенная для организации сетевой инфраструктуры в телекоммуникационных шкафах. Подходит для монтажа в стойки 19 дюймов, обеспечивает надёжную передачу данных до 250 МГц и устойчивую работу в условиях электромагнитных помех.

Назначение и область применения

Патч-панель Cabeus plhd-24-cat.6-sh-dual-0,5u используется для терминализации горизонтальных кабелей в системах структурированных кабельных систем (СКС). Она позволяет соединить постоянные линии (от рабочих мест) с активным оборудованием через коммутационные шнуры. Применяется в офисах, центрах обработки данных, учебных заведениях, производственных помещениях - там, где требуется стабильная связь с высокой пропускной способностью.

Технические характеристики

• Форм-фактор: 19 дюймов, 0,5 U
• Количество портов: 24 × RJ-45
• Категория: Cat.6 (до 250 МГц)
• Экранирование: полное (S/FTP), защищает от внешних помех
• Тип контактов: Dual IDC (два стандарта: T568A и T568B)
• Угол ножей: 45° - повышает качество связи и снижает потери сигнала
• Материал корпуса: металл, съёмная крышка с быстрой фиксацией
• Заземление: встроенный проводник
• Организация кабелей: задний кабельный организатор + фиксатор экрана
• Инструмент для монтажа: совместим с ножами типа 110 и Krone

Совместимость и монтаж

Патч-панель Cabeus plhd-24-cat.6-sh-dual-0,5u устанавливается в любые стандартные 19-дюймовые стойки и шкафы. Крепится с помощью стандартных кронштейнов. На тыльной стороне расположены два набора контактных площадок - для каждого из двух стандартов оконцовки (T568A/B), что удобно при смешанном использовании кабелей. Установка выполняется в два этапа: сначала закрепляются кабели через Dual IDC, затем подключаются patch-cords спереди. Благодаря встроенному организатору кабелей и фиксатору экрана, провода остаются аккуратно уложены, исключая перегибы и натяжение.

Безопасность и стандарты

Патч-панель соответствует требованиям ISO/IEC 11801 и TIA/EIA-568-B.2 для категории 6. Полное экранирование обеспечивает соответствие нормам EMC. Металлический корпус и встроенный заземляющий проводник обеспечивают эффективное устранение наводок и безопасную работу в средах с высоким уровнем электромагнитного воздействия.

Преимущества

• Высокая плотность: 24 порта на 0,5U позволяют экономить место в стойке
• Полное экранирование минимизирует влияние внешних помех - особенно важно рядом с силовыми кабелями или частотными преобразователями
• Dual IDC с цветовой маркировкой ускоряет монтаж и снижает риск ошибок при оконцовке
• Угол ножей 45° улучшает согласование импеданса, увеличивает дальность и стабильность передачи
• Разборная металлическая крышка упрощает обслуживание и замену модулей

Ограничения применения

• Не подходит для установки вне помещений - отсутствует IP-защита
• Требует наличия заземляющего контура; без него теряется часть преимуществ экранирования
• Не рекомендуется использовать с кабелями ниже категории 6 - не раскроются возможности по скорости и помехоустойчивости
• Поддерживает только медные кабели с RJ-45; несовместима с оптоволокном

Примеры использования

• Центральный коммутационный щит в офисном здании - соединение всех рабочих мест с серверами
• Производственный участок с частотными преобразователями - экранирование предотвращает сбои в управлении
• Образовательный центр - надёжная сеть для видеоконференций и онлайн-обучения
• ЦОД с ограниченным пространством - высокая плотность позволяет разместить больше портов в одной стойке

Практические советы

• Перед монтажом проверьте, чтобы кабель был категории 6 или выше - использование более слабых кабелей сводит на нет преимущества патч-панели Cabeus plhd-24-cat.6-sh-dual-0,5u
• При оконцовке используйте только инструменты типа 110 или Krone - другие могут повредить контакты
• Не забудьте подключить заземляющий проводник к шасси стойки - без этого экранирование работает некорректно
• При прокладке кабелей соблюдайте радиус изгиба не менее 4× диаметра кабеля - иначе нарушится передаточная характеристика
• Для удобства обслуживания выделяйте отдельные группы портов цветом (например, T568A - для клиентских линий, T568B - для серверов)
