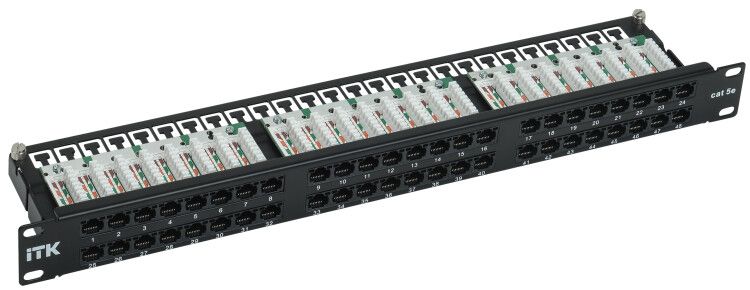

Патч-панель кат. 5e UTP 48 портов Dual IDC высокой плотности 1U - PP48-1UC5EU-D05H IEK

Патч-панель ITK pp48-1uc5eu-d05h - это компактная коммутационная панель категории 5e с 48 портами RJ45, предназначенная для организации и управления кабельными системами в 19-дюймовых стойках. Благодаря технологии Dual IDC и высокой плотности портов, она оптимальна для крупных IT-инфраструктур, где важно экономить место и обеспечивать надежное соединение.

Назначение и область применения

Патч-панель ITK pp48-1uc5eu-d05h используется для централизованного подключения кабелей от рабочих мест к сетевому оборудованию - коммутаторам, маршрутизаторам, серверам. Подходит для установки в серверных помещениях, телекоммуникационных шкафах, распределительных узлах офисов, учебных заведений, медицинских учреждений и других объектов с большой плотностью точек доступа.

Технические характеристики

• Категория: Cat 5e - поддерживает скорость до 1 Гбит/с на расстоянии до 100 м
• Количество портов: 48 RJ45 (8P8C)
• Тип контактов: Dual IDC - два слоя защелкивающихся контактных модулей для удобной укладки кабелей
• Монтаж: 19-дюймовая рамка, высота 2U (88,9 мм)
• Цвет корпуса: черный
• Срок службы: 15 лет (при соблюдении условий эксплуатации)
• Стандарты: TIA/EIA-568-B, ISO/IEC 11801:2002, UL 1863
• Кодировка проводов: T568A и T568B (маркировка на задней панели)
• Защита: неэкранированная (UTP)

Совместимость и монтаж

Патч-панель ITK pp48-1uc5eu-d05h совместима со всеми стандартными 19-дюймовыми стойками и шкафами. Крепление осуществляется через боковые отверстия с помощью болтов или крепежных планок, входящих в комплект. Для монтажа требуется инструмент для обжима IDC - обжимной клещ или специальный инструмент для двойного контакта. Установка выполняется в вертикальном положении. Передняя панель имеет маркировочные поля для наклеивания этикеток, что упрощает идентификацию портов. На задней стороне каждый модуль помечен номером и цветовой схемой для быстрой проверки распиновки.

Безопасность и стандарты

Патч-панель ITK pp48-1uc5eu-d05h сертифицирована по международным стандартам безопасности и качества: UL 1863 (безопасность электронного оборудования), TIA/EIA-568-B (структурированные кабельные системы) и ISO/IEC 11801:2002 (международные требования к cabling). Соответствие гарантирует стабильную работу в условиях повышенной нагрузки и долговременную надежность соединений.

Преимущества

• Высокая плотность: 48 портов в 2U - позволяет сэкономить место в стойке по сравнению с однопортовыми решениями
• Dual IDC: две группы контактов позволяют уложить кабели более аккуратно, снижают риск перегиба и повреждения жил
• Удобная маркировка: четкая нумерация портов спереди и цветовая схема сзади ускоряют диагностику и обслуживание
• Долгий срок службы: 15 лет - рассчитана на многократные подключения и отключения без потери параметров передачи
• Совместимость с любыми patch-cord’ами: работает с любыми RJ45-шнурами Cat 5e и выше

Ограничения применения

• Не предназначена для настенного монтажа - требует 19-дюймовой стойки или шкафа
• Подходит только для UTP-кабелей - не поддерживает STP/FTP (экранированные кабели)
• Работает только с кабелями с диаметром жил 0,4–0,6 мм; толстые или нестандартные кабели могут не войти в IDC-контакты
• Не имеет встроенного кабельного органайзера - для упорядочивания кабелей рекомендуется использовать внешние фиксаторы

Примеры использования

• Центральная панель в серверной комнате, куда подключены все кабели от 48 рабочих мест
• Распределительный узел в многоэтажном здании - связывает этажные кросс-коммутаторы с основным оборудованием
• Объекты с высокой плотностью устройств: call-центры, больницы, кампусы университетов
• Запасной канал в резервной системе - для быстрого переключения при аварии

Практические советы

• Перед монтажом проверьте соответствие кабеля стандарту Cat 5e - использование кабеля ниже класса снизит общую производительность сети
• Используйте инструмент для Dual IDC - обычный обжимник не подойдет, возможны плохие контакты
• Не затягивайте кабели слишком сильно - избыточное натяжение может деформировать внутреннюю структуру пар
• При прокладке кабелей используйте внешние кабельные менеджеры - они предотвращают запутывание и обеспечивают радиус изгиба не менее 4× диаметра кабеля
• При замене патч-панели сохраните маркировку портов - это сэкономит время при переоборудовании
