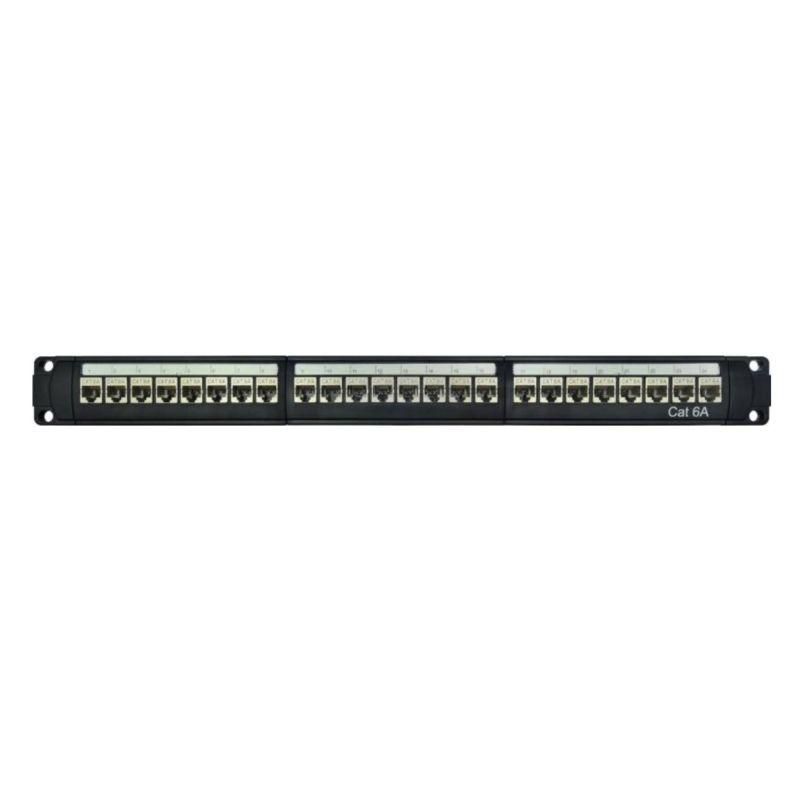

Патч-панель модульная 19", 1U,CAT6A, 24 порта RJ45, экранированная | RN6APPF24 DKC ДКС

Патч-панель модульная 19 дюйм 1U CAT6A 24 порта RJ45 экранированная от DKC IT (артикул rn6appf24) предназначена для организованного подключения и распределения сетевых кабелей в серверных шкафах. Экранированная конструкция обеспечивает устойчивую передачу данных на скоростях до 10 Гбит/с, особенно важна в средах с высокими уровнями электромагнитных помех.

Назначение и область применения

Патч-панель модульная 19 дюйм 1U CAT6A 24 порта RJ45 экранированная используется для централизованного соединения горизонтальной кабельной системы с оборудованием сети - коммутаторами, маршрутизаторами, серверами. Подходит для установки в стандартные 19-дюймовые стойки. Назначена для работы с кабелями категории 6А, 6 и 5е, включая экранированные типы S/FTP, F/UTP, UTP. Часто применяется в офисных центрах, дата-центрах, производственных помещениях с мощным электрооборудованием.

Технические характеристики

• Форм-фактор: 19 дюймов, 1U (высота 44,45 мм)
• Количество портов: 24
• Тип разъёмов: RJ45, экранированные модули Keystone
• Категория поддерживаемых кабелей: Cat6A, Cat6, Cat5e
• Максимальная частота: до 500 МГц (соответствует требованиям Cat6A)
• Обязательное условие: наличие надёжного заземления корпуса
• Материал контактов: фосфористая бронза с золотым покрытием
• Индикация портов: отсутствует

Совместимость и монтаж

Патч-панель modulnaya 19 djujim 1u cat6a 24 porta rj45 ekranirovannaya совместима с любыми стандартными 19-дюймовыми стойками и шасси. Устанавливается с помощью крепёжных уголков, входящих в комплект. Каждый из 24 модулей заменяем - можно заменить повреждённый без демонтажа всей панели. Для монтажа требуется кабель Cat6A с экранированной оплеткой и правильное обжимание коннекторов. Обязательно подключение экрана кабеля к корпусу панели через заземляющий контакт - иначе эффективность защиты снижается на 80–90%. Соединение с оборудованием осуществляется через patch-cord с RJ45 на обоих концах.

Безопасность и стандарты

Патч-панель модульная 19 дюйм 1U CAT6A 24 порта RJ45 экранированная соответствует требованиям TIA/EIA-568-B.2 и ISO/IEC 11801 для категории 6А. Конструкция выполнена из самозатухающего пластика (UL94 V-0). Все металлические элементы имеют антикоррозийную обработку. Безопасна при температуре от –10C до +60C. Требует соблюдения правил заземления согласно ПУЭ и IEC 60364.

Преимущества

• Высокая плотность портов: 24 порта в одной единице высоты, экономия места в стойке
• Экранирование защищает сигнал от внешних помех - важно рядом с двигателями, частотниками, сварочным оборудованием
• Заменяемые модули позволяют ремонтировать панель без замены всего устройства
• Поддержка всех типов экранированных кабелей Cat6A - от S/FTP до F/UTP
• Стандартный форм-фактор 19” - легко интегрируется в существующие инфраструктурные решения

Ограничения применения

• Не работает без заземления - отказ заземления делает экранирование бесполезным
• Не рекомендована для открытых помещений без защиты от пыли и влаги - IP-класс не указан, значит, нет герметизации
• Не подходит для монтажа вне стоек - требует жесткой фиксации
• Не предназначен для прямого подключения к клиентским устройствам - только как точка переключения между стеной и оборудованием
• Работает только с кабелями, имеющими экранированную оплётку - обычный UTP кабель не использует потенциал экранирования

Примеры использования

• Централизация кабелей от рабочих мест в офисном здании к коммутатору в серверной комнате
• Подключение кабелей от датчиков и контроллеров на производстве к Ethernet-коммутаторам
• Создание выделенной сети для систем видеонаблюдения в условиях сильных ЭМИ (например, возле частотных преобразователей)
• Расширение сети в медицинских учреждениях, где требуется минимальный уровень помех

Практические советы

• Перед установкой проверьте, что ваша система заземления имеет сопротивление менее 1 Ом - иначе эффект экранирования будет слабым
• Используйте кабели с экранированной оплёткой и правильно сделанным переходом экрана на разъём - не забывайте про “экран-на-экранный” контакт
• При прокладке кабелей сохраняйте радиус изгиба не меньше 4× диаметра кабеля - особенно важно для Cat6A
• Не перегружайте панель более чем 24 кабелями - даже если есть свободные места, переуплотнение нарушает воздушный поток и нагревает оборудование
• При использовании в дата-центре - маркируйте каждый порт с двух сторон (порт на панели и номер розетки на стене)
• Проверяйте соответствие типа кабеля (S/FTP/F/UTP) и типа разъёма - некоторые экранированные модули требуют специальных коннекторов
