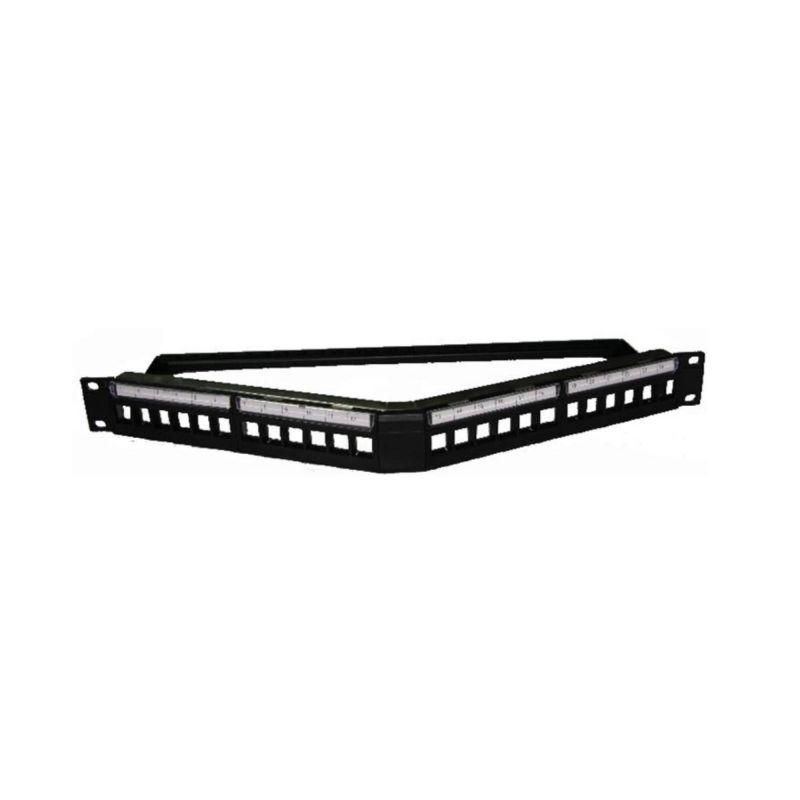

Патч-панель наборная угловая 19дюйм 1U под 24 модуля Keystone UTP/STP (для модулей форм-фактора S19) DKC RNKPP24EA1 ДКС

Патч-панель DKC IT RnkPP24EA1 - угловая наборная панель на 19 дюймов и 1U, предназначенная для организации сетевых соединений в серверных шкафах. Поддерживает установку 24 модулей Keystone RJ45 (UTP/STP), позволяет компактно разместить коммутацию, экономя место в шкафу без необходимости использовать горизонтальные кабельные организаторы.

Назначение и область применения

Патч-панель DKC IT RnkPP24EA1 используется для централизованной коммутации сетевых кабелей в системах структурированной кабельной системы (СКС). Угловая форма позволяет направлять patch-cords перпендикулярно плоскости шкафа - прямо к вертикальному кабельному менеджеру. Это особенно удобно в плотно заполненных стойках, где важно минимизировать занимаемую высоту. Подходит для установки в офисных, промышленных и телекоммуникационных шкафах.

Технические характеристики

• Форм-фактор: 19 дюймов, 1U
• Количество портов: 24
• Тип разъёмов: RJ45 (8P8C)
• Экранирование: да - совместима с экранированными кабелями STP, FTP
• Цвет корпуса: черный
• Монтаж: фиксация на рейки 19” стандартной глубины

Совместимость и монтаж

Патч-панель DKC IT RnkPP24EA1 не имеет встроенных разъёмов - она служит механической основой для установки модулей Keystone форм-фактора S19. Каждый из 24 слотов принимает один модуль RJ45, который необходимо закупить отдельно. Для монтажа требуется стандартная 19-дюймовая стойка с подходящими креплениями. Панель крепится болтами через боковые выступы. Экранированный корпус обеспечивает надёжную заземление при использовании экранированных модулей и кабелей.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и совместимости с международными стандартами для компонентов СКС (ISO/IEC 11801, TIA-568). Корпус выполнен из прочного пластика с металлическими элементами крепления. Наличие экрана позволяет применять панель в средах с повышенным уровнем электромагнитных помех.

Преимущества

• Экономия места: за счёт углового расположения освобождается до 1–2U высоты шкафа
• Гибкая сборка: можно выбрать модули любого класса (Cat5e, Cat6, Cat6A) и типа (UTP/STP)
• Поддержка экранирования: снижение уровня помех при работе с чувствительными системами
• Стандартная совместимость: все модули Keystone S19 легко заменяются при необходимости ремонта или апгрейда

Ограничения применения

• Не предназначена для установки без модулей - требует самостоятельной покупки 24 модулей Keystone
• Не подходит для монтажа в открытых помещениях без защиты от пыли и влаги - не имеет IP-защиты
• Не рекомендуется для частой перестановки кабелей - жёсткий угол поворота увеличивает риск повреждения провода при многократном изгибе

Примеры использования

• Центральный распределительный шкаф в офисе с 24 рабочими местами
• Шкаф управления на производстве - подключение датчиков и контроллеров по Ethernet
• Телефонная станция или VoIP-узел с большим количеством портов
• Оборудование видеонаблюдения - организация кабельных трасс от камер к NVR

Практические советы

• Перед покупкой проверьте тип модулей Keystone - они должны иметь форм-фактор S19, иначе не войдут в слоты
• Для экранированных систем используйте модули с металлическим контактом и обязательно подключите заземление панели
• Не затягивайте кабели слишком сильно - избыточное натяжение может деформировать контакт внутри модуля
• При прокладке кабелей используйте мягкие patch-cords с радиусом изгиба не менее 4× диаметра кабеля
• Для быстрого обслуживания рекомендуется маркировать каждый порт - панель не имеет предварительно нанесённой нумерации
