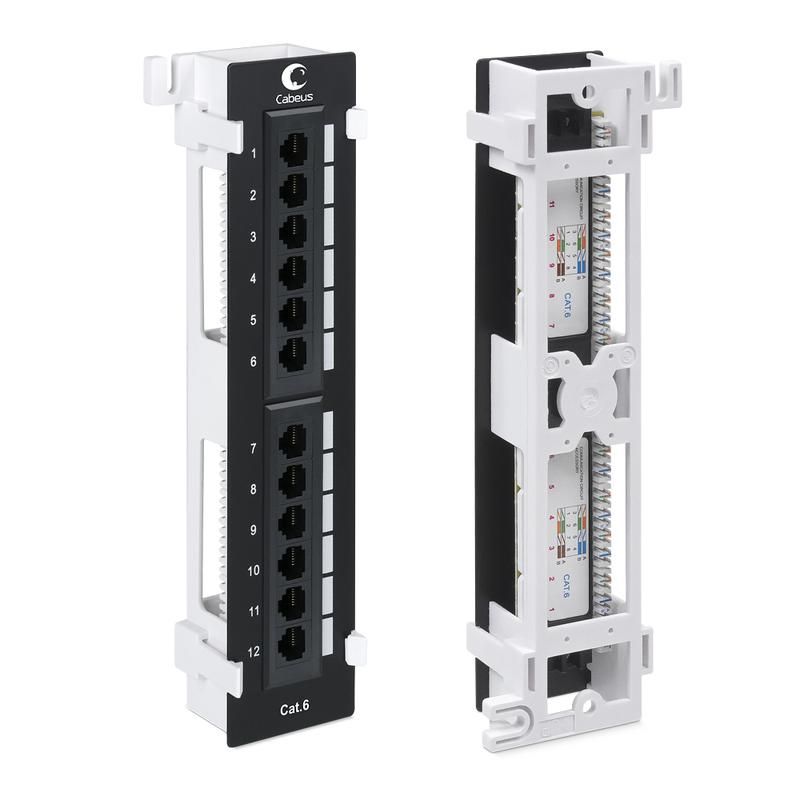

Патч-панель настенная, 12 портов RJ-45, категория 6, с подставкой, Du - PL-12-Cat.6-WL-Dual IDC Cabeus 7954c

Патч-панель Cabeus 7954c (PL-12-CAT.6-WL-DUAL IDC) - это настенный коммутационный модуль из 12 портов RJ-45 категории 6 с двухсторонней маркировкой IDC, предназначен для организации и управления сетевыми соединениями в локальных сетях. Подходит для установки в серверных шкафах, распределительных щитах и рабочих зонах.

Назначение и область применения

Патч-панель Cabeus 7954c используется для терминирования горизонтальной кабельной системы (СКС) - то есть для оконцовки витых пар от стеновых розеток, точек доступа или оборудования. Через неё легко переключать соединения между устройствами с помощью patch-шнуров. Применяется в офисах, учебных заведениях, медицинских центрах и других местах, где требуется надёжная и упорядоченная проводка Ethernet.

Технические характеристики

• Количество портов: 12
• Тип разъёмов: RJ-45, неэкранированные (UTP)
• Категория: Cat 6 - обеспечивает скорость до 1 Гбит/с на расстоянии до 100 м
• Тип контактной группы: Dual IDC - два стандарта терминирования в одном корпусе
• Маркировка контактов: T568A и T568B - цветовая схема выведена на тыльную сторону
• Угол расположения ножей: 45° - снижает потери сигнала и повышает стабильность передачи
• Тип инструментов для монтажа: совместим с ножами 110 и Krone
• Формат монтажа: настенный - крепится к стене или панели с помощью кронштейнов
• Цифровая нумерация портов: каждому порту присвоен номер на лицевой стороне
• Зоны для маркировки: дополнительные поля рядом с каждым портом для написания или наклейки этикеток

Совместимость и монтаж

Патч-панель Cabeus 7954c совместима с любым кабелем UTP Cat 5e, Cat 6 и Cat 6a. Кабель зачищается и заводится в контакты Dual IDC с помощью инструмента 110 или Krone - они обеспечивают плотный и долговечный контакт. Монтаж выполняется на стене или внутри шкафа: панель имеет фиксирующие крепления сзади, которые позволяют закрепить её на DIN-рейке или на поверхности через отверстия. Учитывайте посадочные габариты - панель занимает стандартную ширину 19” (при необходимости используйте адаптеры для монтажа в 19-дюймовые стойки).

Преимущества

• Dual IDC позволяет выбрать удобный стандарт терминирования (T568A/B) без замены панели
• Угол ножей 45° улучшает электрические характеристики - меньше переходного затухания и ближнего NEXT
• Чёткая нумерация и места для маркировки ускоряют обслуживание и минимизируют ошибки при подключении
• Не требует специального инструмента - работает с распространёнными ножами 110/Krone
• Настильный монтаж экономит место в шкафах и упрощает доступ к кабелям

Ограничения применения

• Подходит только для неэкранированных кабелей (UTP) - не использовать с FTP/SFTP
• Не рассчитана на высокую нагрузку: максимальная температура окружающей среды - +40C
• Не предназначена для внешней установки - отсутствует защита от влаги и пыли (нет IP-ранга)
• Не поддерживает PoE++ (до 90 Вт); для мощных устройств проверьте соответствие кабеля и разъёмов

Примеры использования

• Центральный пункт коммутации в офисном помещении - от всех рабочих мест к свичу
• Распределительный узел в образовательном учреждении - связь классов с серверной комнатой
• Интеграция VoIP-телефонии - терминация телефонных кабелей и подключение к PBX
• Системы видеонаблюдения - сбор сигналов от камер с последующей маршрутизацией

Практические советы

• Перед монтажом определитесь с выбранным стандартом (T568A или T568B) - соблюдайте единый порядок во всей системе
• Не перегибайте кабель при заходе в панель - радиус изгиба должен быть не менее 4× диаметра кабеля
• Используйте качественные patch-шнуры той же категории (Cat 6) - иначе снизите всю систему до уровня худшего компонента
• Обязательно помечайте каждый порт - даже маленький штриховой код предотвращает часы поиска ошибки
• Проверяйте целостность соединений тестером после монтажа - особенно важно при использовании старых кабелей
