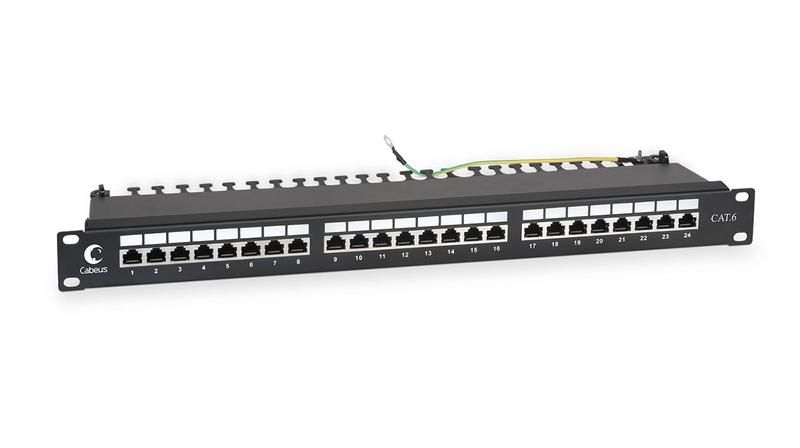

Патч-панель PL-24-Cat.6-SH-Dual IDC 19 (1U), 24 порта RJ-45, категория 6, полностью экранированная, с задним кабельным организатором - 7234c Cabeus

Патч-панель Cabeus 19 дюйм 1U 24 порта RJ-45 категория 6 полностью экранированная с задним кабельным организатором - это компактный коммутационный модуль для организации сетевой инфраструктуры в телекоммуникационных шкафах. Подходит для монтажа в стойки, обеспечивает надёжное соединение кабелей категории 6 и упрощает управление проводкой благодаря встроенному организатору.

Назначение и область применения

Патч-панель Cabeus используется для терминализации горизонтальных кабелей категории 6 в системах структурированных кабельных систем (СКС). Обеспечивает точечную коммутацию между оборудованием (коммутаторами, серверами, телефонными системами) через patch-cord’ы. Применяется в офисах, центрах обработки данных, учебных заведениях и промышленных объектах, где требуется высокая помехозащищённость и стабильная передача данных до 250 МГц.

Технические характеристики

• Форм-фактор: 19 дюймов, 1U (высота 44,45 мм)
• Количество портов: 24 × RJ-45
• Категория: Cat.6 - поддержка скорости до 1 Гбит/с и частоты до 250 МГц
• Экранирование: полное (S/FTP) - каждый контакт защищён индивидуально, весь модуль заключён в металлический экран
• Тип контактов: Dual IDC - два набора разъёмов для подключения кабеля с маркировкой T568A и T568B
• Угол расположения ножей: 45° - снижает переходные помехи и повышает качество сигнала
• Инструмент для монтажа: совместим с ножами типа 110 и Krone
• Задний кабельный организатор: встроенная система фиксации и маршрутизации кабелей
• Лицевая сторона: нумерация портов от 1 до 24

Совместимость и монтаж

Патч-панель Cabeus устанавливается в любую стандартную 19-дюймовую телекоммуникационную стойку с помощью боковых креплений. Кабели категории 6 (UTP/STP/SFTP) заводятся сзади, фиксируются в организаторе, затем зажимаются в IDC-контактах. Для подключения используются стандартные patch-cord’ы с коннекторами RJ-45. Убедитесь, что внешний диаметр кабеля не превышает 7–8 мм - иначе он не войдёт в кабельный канал организатора.

Безопасность и стандарты

Соответствует требованиям стандарта ISO/IEC 11801 Class E и TIA/EIA-568-B.2. Экранированная конструкция снижает влияние внешних электромагнитных помех, что важно в средах с высокой плотностью оборудования. Все материалы соответствуют нормам RoHS.

Преимущества

• Полное экранирование минимизирует потери сигнала и перекрестные помехи - особенно актуально в условиях сильного ЭМ-шума
• Dual IDC позволяет использовать оба стандарта (T568A/B) без замены панели - удобно при смешанном монтаже
• Угол ножей 45° улучшает согласование импеданса, увеличивает дальность и стабильность связи
• Встроенный задний организатор исключает перегибы и перетирание кабелей, ускоряет обслуживание
• Чёткая нумерация портов уменьшает время диагностики и переукладки

Ограничения применения

• Не предназначен для прямого подключения к активному оборудованию - требует patch-cord’ов
• Работает только с кабелями категории 6 и ниже; использование кабелей Cat.7+ не даёт выигрыша по характеристикам
• Не рассчитана на наружную эксплуатацию - отсутствует IP-защита, работает только внутри помещений
• Не поддерживает PoE++ (IEEE 802.3bt) выше 60 Вт - проверьте тепловые нагрузки при использовании мощных устройств

Примеры использования

• Подключение серверов к коммутатору в дата-центре
• Распределение сети по этажам в офисном здании
• Объединение видеокамер и VoIP-телефонов в одной инфраструктуре
• Аудио-визуальные системы в конференц-залах

Практические советы

• Перед монтажом определите, какой стандарт (T568A или T568B) будет основным - используйте соответствующий ряд контактов
• Не перегибайте кабели после выхода из организатора - радиус изгиба должен быть не менее 4× диаметра кабеля
• Проверяйте целостность экранирования: корпус патч-панели должен быть надёжно заземлён через стойку
• При большом количестве кабелей используйте метки - даже с нумерацией легко запутаться при масштабных проектах
• Патч-панель Cabeus 19 дюйм 1U 24 порта RJ-45 категория 6 полностью экранированная с задним кабельным организатором - один из немногих решений, сочетающих полное экранирование и удобство кабельного менеджмента в одном слоте 1U
