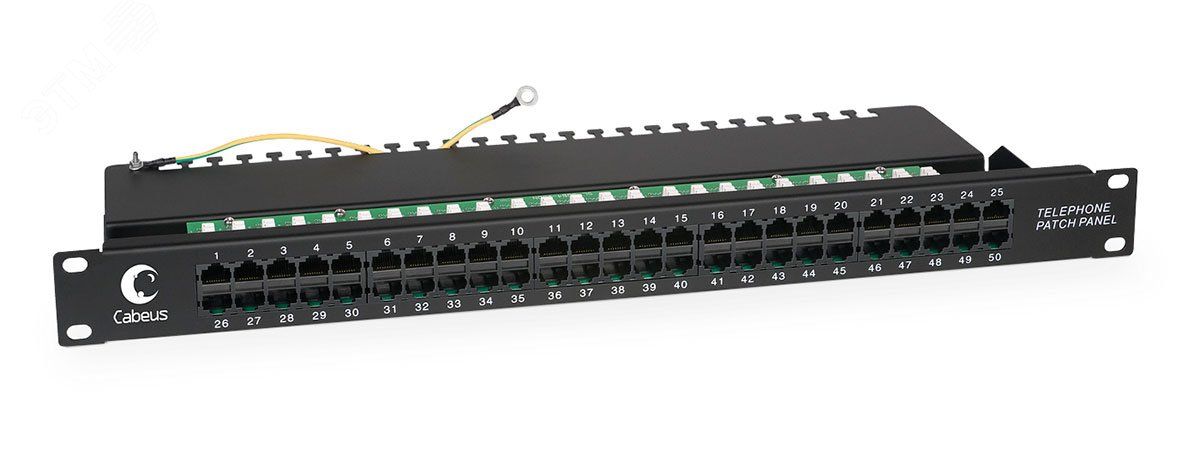

Патч-панель PL-50-TEL-Dual IDC 19дюйм (1U) 50 портов RJ-45 Dual (телефонная раскладка) Cabeus 7003c

Патч-панель Cabeus 7003c (PL-50-TEL-DUAL) - это 19-дюймовая коммутационная панель на 1U с 50 портами RJ-45 и двойными контактами IDC, предназначенная для организации телефонной подсети в телекоммуникационных стойках. Устройство обеспечивает надёжное терминирование кабелей и удобную маршрутизацию соединений.

Назначение и область применения

Патч-панель Cabeus 7003c используется для терминирования медных кабелей в системах связи, особенно в телефонных сетях. Подходит для установки в стандартные 19-дюймовые серверные стойки и телекоммуникационные шкафы. Применяется в офисах, call-центрах, учреждениях и других объектах, где требуется компактная и упорядоченная коммутация аналоговых телефонных линий.

Технические характеристики

• Формат: 19 дюймов, высота 1U
• Количество портов: 50 (RJ-45)
• Тип контактов: Dual IDC (двойной интерфейс для терминации)
• Угол расположения ножей: 45° - повышает качество передачи сигнала
• Тип кабеля: UTP/FTP категории 3–5e (для телефонии и низкоскоростных данных)
• Задняя организация: встроенный кабельный организатор для фиксации и укладки кабелей
• Маркировка: все порты на лицевой стороне пронумерованы

Совместимость и монтаж

Патч-панель Cabeus 7003c совместима с любыми стандартными 19-дюймовыми стойками и шкафами. Монтаж осуществляется через крепёжные углы на боковых гранях. Для подключения кабелей используются инструменты тип 110 или Krone - они подходят для работы с контактами Dual IDC. Кабели заводятся сзади, фиксируются встроенным организатором, затем запрессовываются в IDC-контакты. Шнурки RJ-45-RJ-45 подключаются спереди, как в обычной патч-панели.

Преимущества

• Высокая плотность: 50 портов на 1U позволяют экономить место в стойке
• Удобная нумерация портов снижает риск ошибок при подключении
• Угол ножей 45° улучшает электрические характеристики по сравнению с классическими 90°
• Встроенный кабельный организатор минимизирует перегибы и напряжение на кабеле
• Поддержка двух типов инструментов (110/Krone) увеличивает универсальность

Ограничения применения

• Не предназначена для экранированных кабелей (S/FTP, F/UTP) - отсутствует заземление
• Не рекомендована для передачи данных выше 100 Мбит/с - оптимальна для телефонии и базовой IP-телефонии
• Работает только с однопарными и четырёхпарными кабелями; несовместима с коаксиальными или волоконно-оптическими линиями
• Не подходит для внешней установки - не имеет защиты от пыли и влаги (IP-класс не указан)

Примеры использования

• Телефонная система в офисном здании: каждому сотруднику выделена своя линия через один из 50 портов
• Call-центр: быстрая переconfiguration линий при смене операторов
• Аудиосистема в школе: подключение микрофонов и колонок через телефонную инфраструктуру
• Резервная связь: резервные линии для аварийного оборудования

Практические советы

• Перед монтажом проверьте, что используемые кабели имеют соответствующую категорию (не ниже Cat. 3)
• При использовании инструмента 110 или Krone следите за глубиной запрессовки - недостаточно или слишком сильно вдавленный провод вызывает обрыв или повышенное переходное затухание
• Используйте кабельный организатор сзади - он предотвращает перегиб и продлевает срок службы кабеля
• При замене или добавлении линий всегда ориентируйтесь на номера портов - это исключает путаницу при обслуживании
• Не перегружайте стойку: 50 портов на 1U требуют хорошего доступа для обслуживания - планируйте свободное пространство вокруг патч-панели Cabeus 7003c
