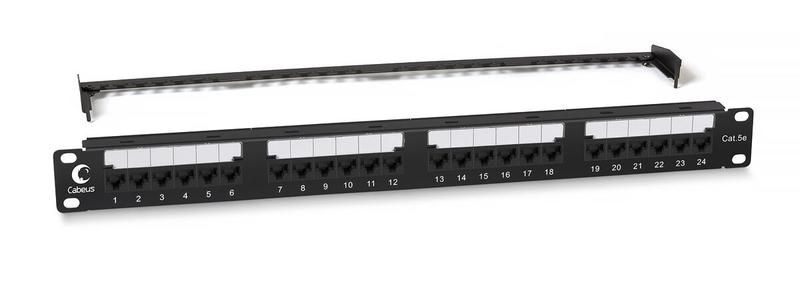

Патч-панель PL2-24-Cat.5e-Dual IDC 19 (1U), 24 порта RJ-45, категория 5e, Dual IDC, с задним кабельным организатором, new - 10588c Cabeus

Патч-панель Cabeus 10588c (PL2-24-CAT.5E-DUAL) - это компактный коммутационный модуль на 24 порта RJ-45, предназначенный для организации кабельной инфраструктуры в сетях Cat.5e. Установка в 19-дюймовые стойки, двухсторонняя маркировка контактов и встроенный кабельный организатор делают её удобным решением для центров распределения сигналов в офисах, серверных и телекоммуникационных помещениях.

Назначение и область применения

Патч-панель Cabeus 10588c используется для терминализации горизонтальных кабелей СКС (структурной кабельной системы) и последующего соединения устройств через patch-шнуры. Подходит для создания локальных сетей, подключения компьютеров, телефонов, IP-камер, точек доступа Wi-Fi. Применяется в серверных, telecom-шкафах, распределительных щитах, где требуется четкая организация и быстрый переконфигурация соединений.

Технические характеристики

• Формат: 19 дюймов, высота 1 U
• Количество портов: 24 × RJ-45
• Категория: Cat.5e - обеспечивает передачу данных до 1 Гбит/с на расстоянии до 100 м
• Тип подключения: Dual IDC - два набора контактных площадок для зачистки кабеля
• Маркировка контактов: T568A и T568B - возможность выбора стандарта обжима
• Угол расположения ножей: 45° - снижает потери сигнала и улучшает согласование импеданса
• Подходящие инструменты: ножи тип 110 и Krone
• Задний кабельный организатор: встроенная система фиксации и маршрутизации кабелей
• Лицевая сторона: нумерация портов от 1 до 24

Совместимость и монтаж

Патч-панель Cabeus PL2-24-CAT.5E-DUAL монтируется в стандартную 19-дюймовую стойку с помощью боковых кронштейнов. Кабели из стены или канала заводятся сзади, фиксируются в организаторе, затем обжимаются на контактах IDC. Обжим выполняется с использованием инструмента тип 110 или Krone - каждый контакт зажимается однократно. После обжима кабель не вытягивается, так как он механически закреплен в организаторе. Шнуры RJ-45 подключаются спереди - легко заменить, не трогая основной кабель.

Преимущества

• Два стандарта обжима (T568A/B) позволяют использовать одинаковый патч-панель для разных проектов без замены
• Угол ножей 45° повышает качество передачи сигнала, особенно важен при высоких скоростях
• Встроенный кабельный организатор предотвращает запутывание и снижает нагрузку на разъёмы
• Чёткая нумерация портов ускоряет диагностику и обслуживание
• Неэкранированная конструкция - оптимальна для большинства офисных сред без сильных помех

Ограничения применения

• Не подходит для сред с высоким уровнем ЭМИ - отсутствие экрана делает её чувствительной к внешним помехам
• Работает только с медными кабелями Cat.5e и ниже; не гарантирует работу с Cat.6/6a
• Не предназначен для наружного монтажа - не имеет защиты от влаги и пыли (IP-класс не указан)
• Требует специального инструмента (тип 110/Krone) для обжима - нельзя смонтировать без него

Примеры использования

• Обжим кабелей от рабочих мест в офисе к коммутатору в серверном шкафу
• Центральная точка подключения IP-телефонии и видеонаблюдения в учебном заведении
• Распределительный узел в малом бизнес-центре с 20+ рабочими станциями
• Интеграция в существующую сеть Cat.5e без изменения кабельной структуры

Практические советы

• Перед обжимом проверьте соответствие цветовой схемы (T568A или T568B) на обоих концах кабеля - используйте одну схему по всей системе
• Не перегибайте кабель после фиксации в организаторе - радиус изгиба должен быть не менее 4× диаметра кабеля
• При прокладке нескольких кабелей используйте кабельные стяжки поверх организатора - это уменьшит напряжение на разъёмах
• Проверяйте целостность каждого порта тестером после монтажа - особенно важно при массовом обжиме
• Патч-панель Cabeus 10588c совместима с любыми RJ-45 patch-шнурами Cat.5e и выше - не требует специальных кабелей
