Патч-панель PL2-48-Cat.5e-Dual IDC 19 (2U), 48 портов RJ-45, категория 5e, Dual IDC, с задним кабельным организатором - 10656c Cabeus

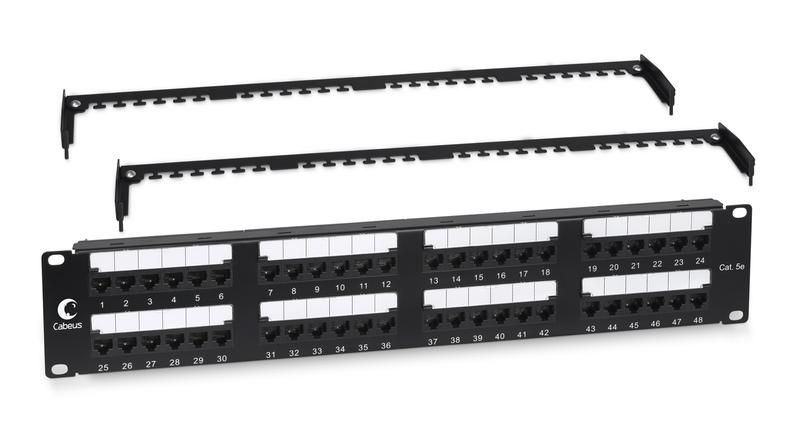

Патч-панель Cabeus pl2-48-cat.5e-dual - это устройство для организации и коммутации сетевых кабелей в телекоммуникационных шкафах. Подходит для создания и обслуживания локальных сетей на базе категории 5e, обеспечивает надежное соединение через 48 портов RJ-45 с удобной задней маршрутизацией кабелей.

Назначение и область применения

Патч-панель Cabeus pl2-48-cat.5e-dual используется для терминализации горизонтальной кабельной системы в структурированных кабельных системах (СКС). Она позволяет подключать кабели от рабочих мест к коммутаторам или другому оборудованию через patch-cords. Применяется в офисах, центрах обработки данных, учебных заведениях и других объектах, где требуется упорядоченная и масштабируемая проводка Ethernet.

Технические характеристики

• Форм-фактор: 19 дюймов, 2U (высота 88 мм)
• Количество портов: 48
• Тип разъёмов: RJ-45, неэкранированные (UTP)
• Категория: Cat. 5e - поддерживает скорость до 1 Гбит/с при расстоянии до 100 м
• Тип контактной системы: Dual IDC - два стандарта терминации (T568A и T568B) на одной плате
• Угол расположения ножей: 45° - снижает переходное затухание и повышает качество сигнала
• Инструмент для монтажа: совместим с ножами типа 110 и Krone
• Задний кабельный организатор: съёмный, фиксирует кабели для предотвращения перегибов и запутывания
• Маркировка: каждый порт имеет номер и поле для этикетки

Совместимость и монтаж

Патч-панель Cabeus pl2-48-cat.5e-dual устанавливается в стандартную 19-дюймовую стойку или шкаф. Кабели заходят сзади, затем направляются через съёмный организатор и подсоединяются к контактам Dual IDC. Монтаж выполняется в два этапа:

1. Подготовка кабеля: зачищают внешнюю изоляцию, выравнивают жилы по цветовой схеме (T568A/B).
2. Обжим: используют инструмент 110/Krone - нажимают на ножи до щелчка, проверяют плотность фиксации.

Рекомендуется использовать кабель с медными жилами диаметром 0.4–0.6 мм. Не применяйте многожильные кабели - они не обеспечивают надёжного контакта в IDC-разъёмах.

Безопасность и стандарты

Патч-панель соответствует требованиям категории 5e по стандартам TIA/EIA-568-B и ISO/IEC 11801. Конструкция изготовлена из самозатухающего пластика, не поддерживающего горение. Электрическая прочность и уровень помехоустойчивости гарантированы для работы в условиях нормального электромагнитного фона.

Преимущества

• Dual IDC - возможность выбрать любой стандарт терминации без замены панели
• Угол ножей 45° улучшает передачу сигнала и снижает потери на ближнее переходное затухание
• Чёткая нумерация портов и места для маркировки ускоряют диагностику и обслуживание
• Съёмный задний организатор легко демонтируется для доступа к кабелям при модификации сети
• Стандартный 19” формат - совместим с любыми серверными стойками и шкафами

Ограничения применения

• Не предназначен для экранированных кабелей (FTP/SFTP) - отсутствует заземление корпуса
• Не рекомендован для использования вне помещений - не имеет защиты от влаги и пыли (IP-класс не указан)
• Не поддерживает скорости выше 1 Гбит/с - для 10 Гбит/с нужна категория 6a или выше
• Не рассчитана на частые переподключения кабелей сзади - IDC-контакты не предназначены для многократного обжима

Примеры использования

• Центральный пункт распределения в офисном здании - связь между стеновыми розетками и коммутаторами
• Шкаф управления на производстве - подключение датчиков и контроллеров к локальной сети
• Лаборатория или компьютерный класс - организация множественных точек подключения студентов
• Цифровая телефонная система - терминация VoIP-линий и IP-телефонов

Практические советы

• Перед монтажом всегда определитесь с цветовой схемой (T568A или T568B) - соблюдайте её единым образом во всей сети
• Не перегибайте кабели за панелью - радиус изгиба должен быть минимум 4× диаметр кабеля
• Используйте метки на каждом порту - это экономит время при диагностике и переоборудовании
• Проверьте целостность контактов после монтажа тестером - особенно важно при использовании старых кабелей
• При необходимости замены панели - отключите питание оборудования и отсоедините все patch-cord’ы спереди
