Патч-панель PLCOL-24-Cat.5e-Dual IDC 19 (1U), 24 порта RJ-45, категория 5e, Dual IDC, угол портов 45 градусов, цветные блоки - 7952c Cabeus

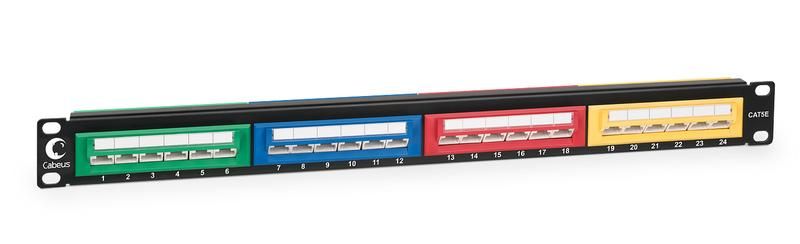

Патч-панель Cabeus 7952c (PLCOL-24-CAT.5E-DUAL) - это компактный коммутационный модуль на 24 порта RJ-45, предназначенный для организации и управления сетевыми соединениями в телекоммуникационных шкафах. Угол портов 45° и цветная маркировка упрощают прокладку и обслуживание кабелей, особенно в плотно заполненных стойках.

Назначение и область применения

Патч-панель Cabeus 7952c используется для терминирования горизонтальных кабелей категории 5e в системах структурированных кабельных систем (СКС). Она обеспечивает надёжное соединение между постоянными линиями (например, от рабочих мест) и активным оборудованием (коммутаторами, маршрутизаторами) через patch-шнуры. Подходит для установки в стандартные 19-дюймовые серверные стойки и телекоммуникационные шкафы в офисах, центрах обработки данных, образовательных учреждениях и промышленных объектах.

Технические характеристики

• Формат: 19 дюймов, 1U высота
• Количество портов: 24 × RJ-45
• Категория: Cat. 5e - поддерживает скорость до 1 Гбит/с и частоту до 100 МГц
• Тип контактов: Dual IDC - два стандарта терминирования (T568A и T568B) на одной панели
• Угол выхода портов: 45° - снижает изгиб кабеля и улучшает доступ к шнурам
• Цветовая маркировка: яркие блоки для быстрой идентификации пар и соответствия стандартам
• Маркировка портов: нумерация и поля для ручного нанесения этикеток

Совместимость и монтаж

Патч-панель Cabeus 7952c совместима с любыми кабелями UTP Cat. 5e и ниже. Для монтажа используются ножи тип 110 или Krone - они точно подходят к контактам Dual IDC. Кабели зачищаются и заводятся в зажимы с помощью обжимного инструмента. Цветная маркировка позволяет легко соблюдать порядок жил по T568A/B. Панель фиксируется в стойке стандартными креплениями 19” - никаких адаптеров не требуется. Угол 45° делает удобнее подключение patch-шнуров даже при ограниченном пространстве.

Преимущества

• Dual IDC - возможность использовать оба стандарта терминирования на одной панели без переключений
• Угол 45° - меньше напряжение на кабеле, проще прокладывать шнуры, меньше риск повреждения
• Чёткая цветная маркировка - минимизация ошибок при сборке и диагностике
• Наличие полей для маркировки - ускоряет обслуживание и уменьшает путаницу в больших сетях
• Стандартный формат 1U - идеально встраивается в существующую инфраструктуру

Ограничения применения

• Не подходит для экранированных кабелей (STP, FTP) - панель неэкранированная
• Не рассчитана на работу выше 1 Гбит/с - не заменяет Cat. 6a или Cat. 7
• Работает только с одножильными или многожильными кабелями до 24 AWG - более толстые кабели не войдут в контакты
• Не предназначен для наружной установки - отсутствует защита от пыли и влаги (IP-класс не указан)

Примеры использования

• Центральный коммутационный щит в офисе - соединение всех рабочих мест с core-коммутатором
• Шкаф в учебной аудитории - распределение Ethernet-портов между компьютерами и проекторами
• Производственный участок - подключение контроллеров, датчиков и HMI-устройств к локальной сети
• Интернет-кафе - организация точек доступа с возможностью быстрого переопределения портов

Практические советы

• Перед монтажом определитесь, какой стандарт (T568A или T568B) будет основным - используйте цветную маркировку для последовательности
• Зачищайте кабель не больше 2–3 см - лишняя открытая часть вызывает помехи
• Используйте инструмент 110/Krone с регулировкой глубины - чтобы не повредить контакты
• Обязательно подписывайте каждый порт - это экономит часы времени при поиске неисправностей
• Не затягивайте patch-шнуры слишком туго - углы 45° уже дают хорошую нагрузку, избыток усилия может сломать корпус
• Проверьте соответствие длины кабеля - Cat. 5e рекомендует максимум 90 метров для горизонтального участка
