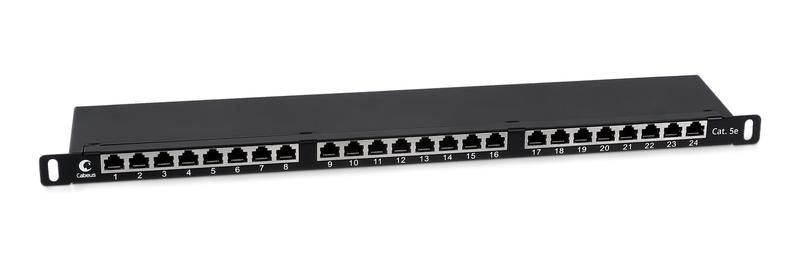

Патч-панель PLHD-24-Cat.5e-SH-Dual-0,5U высокой плотности 19 (0,5U), 24 порта RJ-45, категория 5e, полностью экранированная, Dual IDC - 9650c Cabeus

Патч-панель Cabeus 9650c (PLHD-24-CAT.5E-SH-DUAL-0,5U) - это компактный коммутационный модуль для организации сетевой инфраструктуры в 19-дюймовой стойке. Подходит для терминализации кабелей категории 5e и соединения устройств через patch-шнуры. Полностью экранированная конструкция обеспечивает устойчивость к помехам в плотных телекоммуникационных средах.

Назначение и область применения

Патч-панель Cabeus 9650c используется для централизованного подключения и переключения кабелей в структурированных кабельных системах (СКС). Применяется в офисах, серверных, центрах обработки данных, на производстве - там, где требуется надёжное и удобное управление сетевыми соединениями. Устанавливается в стандартные 19-дюймовые стойки и шкафы. Благодаря малой высоте 0,5U оптимальна для компактных распределительных щитов.

Технические характеристики

• Форм-фактор: 19 дюймов, 0,5 U
• Количество портов: 24
• Тип разъёмов: RJ-45
• Категория: Cat. 5e
• Экранирование: полное (S/FTP)
• Тип контактной системы: Dual IDC
• Маркировка контактов: T568A и T568B
• Угол расположения ножей: 45°
• Инструмент для монтажа: ножи тип 110 и Krone
• Организация кабелей: встроенные задние кабельные организаторы
• Цифровая нумерация портов: да (лицевая сторона)

Совместимость и монтаж

Патч-панель Cabeus 9650c совместима с любыми кабелями категории 5e и выше, имеющими RJ-45 разъёмы. Монтаж выполняется в два этапа:

1. Задняя часть: провода зачищаются и запрессовываются в контакты Dual IDC с помощью инструмента тип 110 или Krone. Цветовая маркировка позволяет легко соблюдать стандарты T568A/B.
2. Передняя часть: к каждому из 24 портов RJ-45 подключаются patch-шнуры для связи с оборудованием (коммутаторы, маршрутизаторы, IP-камеры и т.д.).

Рекомендуется использовать кабели с медными жилами диаметром 0,4–0,6 мм. Кабельные организаторы позволяют аккуратно закрепить входящие кабели, предотвращая перегибы и нагрузку на контакты.

Преимущества

• Полная экранная защита снижает влияние внешних ЭМИ - важно вблизи силового оборудования или частых источников помех.
• Dual IDC с двойной маркировкой ускоряет монтаж и исключает ошибки при подключении по разным стандартам.
• Угол ножей 45° улучшает согласование импеданса, повышая качество сигнала и уменьшая потери на переходном сопротивлении.
• Встроенная организация кабелей экономит время при прокладке и обслуживании.
• Чёткая нумерация портов упрощает диагностику и документирование.

Ограничения применения

• Не предназначен для работы вне помещений - отсутствует защита от влаги и пыли (не имеет IP-рейтинга).
• Поддерживает только кабели до категории 5e; для Cat.6a и выше рекомендуются специализированные модели.
• Высота 0,5U требует точного планирования места в стойке - не подходит для грубой сборки без крепления.
• Не содержит встроенных средств управления питанием (PoE) - для PoE нужен отдельный коммутатор.

Примеры использования

• Центральный патч-панель в серверной комнате для подключения 24 рабочих мест к коммутатору.
• Распределительный узел на производстве для подключения PLC, датчиков и HMI-устройств.
• Локальная сеть в учебном классе или медицинском кабинете с ограниченным пространством.
• Обслуживание VoIP-телефонии - подключение телефонов и IP-камер через один интерфейс.

Практические советы

• При монтаже используйте только качественный инструмент тип 110/Krone - некорректное давление повредит контакты и вызовет обрыв.
• Не затягивайте кабели слишком сильно - изгиб радиусом менее 4 см снижает характеристики передачи.
• Проверьте соответствие цветовой схемы (T568A/B) на обоих концах кабеля - это исключает проблемы с подключением.
• Для долговечности не допускайте перегрузки портов - максимальная нагрузка на каждый порт - 1 Гбит/с.
• При замене или расширении сети сохраняйте схему нумерации - она упростит поиск неисправностей.
