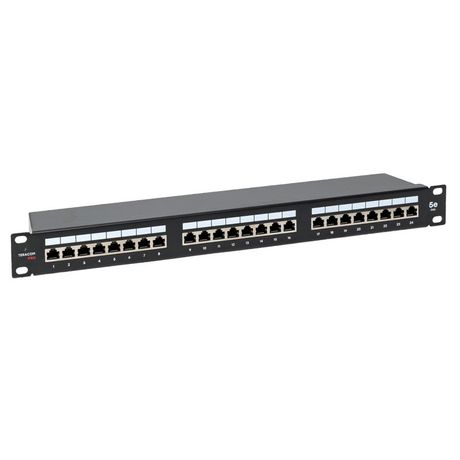

Патч-панель 19дюйм 1U кат.5E STP полн. экранир. 24 порта RJ45 Dual IDC с органайзером TERACOM PRO EKF TRP-PPNL-5ESTP-1U24

Патч-панель TERACOM PRO TRP-PPNL-5ESTP-1U24 - это компактное устройство для организации проводки в серверных стойках, обеспечивающее надёжное и упорядоченное подключение кабелей категории 5e с полным экранированием. Подходит для создания и обслуживания структурированных кабельных систем в офисах, центрах обработки данных и промышленных объектах.

Назначение и область применения

Патч-панель TERACOM PRO TRP-PPNL-5ESTP-1U24 используется для терминации витых пар кабелей и коммутации между пассивными точками (информационные розетки) и активным оборудованием (коммутаторы, маршрутизаторы). Применяется в локальных сетях, где важны стабильность сигнала и удобство управления кабелями - например, в IT-центрах, call-центрах, на производстве, в учебных заведениях.

Технические характеристики

• Тип разъёма: RJ45 - совместим с Ethernet-патч-кордами стандарта Cat.5e и выше
• Количество портов: 24 - позволяет разместить до 24 кабельных соединений в одной единице высоты
• Категория: Cat.5e - гарантирует передачу данных со скоростью до 1 Гбит/с на расстоянии до 100 метров
• Экранирование: полное (STP) - каждый контакт защищён от внешних помех, что снижает уровень шума и повышает целостность сигнала
• Высота: 1U - оптимальная компактность для установки в стандартную 19-дюймовую стойку
• Монтаж: фиксация в стойке 19" - крепится с помощью стандартных кронштейнов
• Цвет: чёрный - соответствует промышленному дизайну серверных помещений
• Поддерживаемый диаметр жилы кабеля: 22–26 AWG - совместим с большинством витых пар, включая патч-корды и горизонтальные кабели

Совместимость и монтаж

Патч-панель TERACOM PRO TRP-PPNL-5ESTP-1U24 совместима с любым оборудованием, использующим RJ45-интерфейсы: коммутаторами, VoIP-телефонами, IP-камерами, точками доступа Wi-Fi. Монтаж выполняется в 19-дюймовую стойку через стандартные боковые направляющие. Каждый модуль имеет два типа контактов:

• Dual IDC - для обжима кабелей без пайки; позволяет быстро и надёжно закрепить все 8 жил одновременно
• RJ45 - для подключения патч-кордов; контакты покрыты золотом для устойчивости к окислению и долговечности

Установка требует обжимного инструмента для IDC-контактов, который обычно входит в комплект. Кабели заводятся сверху или снизу, затем фиксируются в IDC-зажимах, после чего патч-корды вставляются в лицевые RJ45-портов.

Особенности конструкции

• Цветовая и цифровая маркировка портов - упрощает идентификацию каждого канала при тестировании и ремонте
• Площадки для этикеток - позволяют нанести собственные обозначения (например, “Рабочее место №12”)
• Встроенный органайзер - управляет траекторией кабелей, предотвращает перегибы и запутывание, улучшает воздушный поток в стойке
• Стальной корпус с черным покрытием - устойчив к механическим воздействиям и коррозии

Преимущества

• Полное экранирование (STP) минимизирует влияние ЭМИ - особенно важно рядом с силовым оборудованием
• Золотое покрытие контактов - увеличивает срок службы и надёжность соединений
• Удобная организация кабелей - снижает время на поиск и замену линий
• Высокая плотность - 24 порта в 1U позволяют экономить место в стойке
• Готовый к использованию комплект - включает всё необходимое для быстрого монтажа

Ограничения применения

• Не предназначен для работы вне помещений - отсутствует защита от влаги и пыли (не IP-класса)
• Не подходит для кабелей с жилами менее 22 AWG или более 26 AWG - риск плохого контакта или повреждения
• Требует наличия специального инструмента для обжима IDC-контактов - без него невозможно выполнить монтаж
• Не рекомендуется использовать в средах с частыми вибрациями без дополнительной фиксации кабелей

Примеры использования

• Центр обработки данных: подключение серверов к верхнему коммутатору
• Офисное здание: сбор всех кабелей от рабочих мест в одну точку перед подключением к core-switch
• Производственный участок: связь PLC-контроллеров с HMI-терминалами через экранированные кабели
• Образовательный центр: организованная сеть для компьютерных классов

Практические советы

• Перед монтажом проверьте соответствие диаметра жилы кабеля (22–26 AWG); слишком толстый кабель не войдёт в IDC-зажим, слишком тонкий - будет плохо контактировать
• Используйте органайзер для прокладки кабелей от задней части панели к передним портам - так избежите перегибов и сохраните радиус изгиба
• Маркируйте каждый порт сразу после монтажа - это сэкономит часы времени при диагностике проблем
• Не затягивайте патч-корды слишком сильно - это может деформировать пластиковую оболочку RJ45
• TRP-PPNL-5ESTP-1U24 работает в составе системы TERACOM PRO - лучше сочетать её с другими элементами этой серии для единых стандартов качества и маркировки
