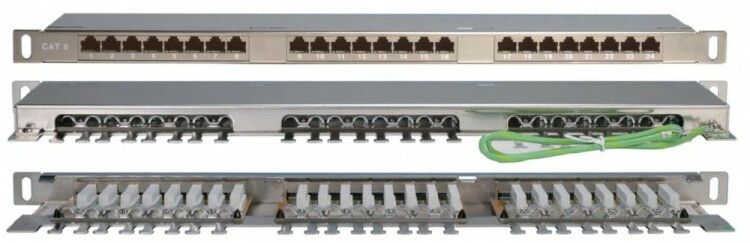

Патч-панель PPHD-19-24-8P8C-C6-SH-110D высокой плотности 19", 0.5U, 24 порта RJ-45, категория 6, Dual IDC, экранированная | 46091 Hyperline

Патч-панель Hyperline 46091 - это компактное, экранированное устройство категории 6 для организации Ethernet-соединений в 19-дюймовой стойке. Подходит для серверных комнат, телекоммуникационных шкафов и сетевых центров, где важна надежная передача данных и удобство обслуживания.

Назначение и область применения

Патч-панель Hyperline 46091 используется для коммутации и распределения сетевых кабелей в локальных сетях. Её применяют там, где требуется высокая плотность соединений и стабильная работа на скоростях до 1 Гбит/с и выше - например, в офисных сетях, центрах обработки данных, системах видеонаблюдения и IP-телефонии. Благодаря малой высоте 0.5U она идеально подходит для компактных стоек, где важно экономить место.

Технические характеристики

• Категория: Cat 6 - поддерживает частоты до 250 МГц, соответствует требованиям IEEE 802.3ab
• Количество портов: 24 (RJ-45)
• Высота: 0.5 U (стандарт 19 дюймов)
• Экранирование: да - металлический корпус и экранирующая крышка снижают помехи
• Тип контактов: Dual IDC - позволяет дважды зафиксировать провода в одном модуле
• Материал корпуса: сталь, черного цвета
• Кабельный организатор: встроенный, на задней стороне
• Заземление: есть - в комплекте шина и кабель заземления

Совместимость и монтаж

Патч-панель Hyperline 46091 устанавливается в любую 19-дюймовую стойку с фиксацией на направляющих. Монтаж занимает несколько минут: достаточно закрепить её болтами и подключить кабели. Разъёмы RJ-45 совместимы с любыми стандартными patch-cable (UTP/STP Cat 5e–Cat 6a). Для заделки кабелей используются инструменты двух типов: 110-тип и LSA (для плинтов). Оба варианта работают без усилий благодаря повышенной выступающей части IDC-модулей.

Безопасность и стандарты

Патч-панель выполнена в соответствии с международными стандартами TIA/EIA-568-B. Экранирование обеспечивает соответствие требованиям к защите от внешних электромагнитных помех. Все элементы заземления проходят проверку на электрическую связь. Продукт предназначен для работы в помещениях с контролируемой температурой и влажностью - не для улицы или сырых сред.

Преимущества

• Цифровая нумерация портов на лицевой панели - ускоряет поиск и диагностику
• Цветовая маркировка на задней панели (T568A и T568B) - исключает ошибки при обжиме
• Встроенная система кабельного менеджмента - предотвращает перегибы и запутывание
• Съёмная экранирующая крышка - упрощает доступ к контактам и замену при необходимости
• Высокий выступ IDC-модуля - делает заделку кабелей быстрой и точной даже при ограниченном пространстве

Ограничения применения

Патч-панель Hyperline 46091 не предназначена для установки вне помещений - отсутствует защита от воды и пыли (не имеет IP-рейтинга). Также не рекомендуется использовать с кабелями ниже категории 5e - это снижает эффективность экранирования и нарушает соответствие спецификациям Cat 6. Высота 0.5U требует точного планирования места в стойке - нельзя устанавливать рядом с другими устройствами, которые требуют больше вертикального пространства.

Примеры использования

• Распределение сигналов от 24 IP-камер к NVR-серверу
• Подключение рабочих мест в офисе к коммутатору в шкафу
• Объединение оборудования в телекоммуникационной будке
• Создание резервной сети в медицинском учреждении

Практические советы

• Перед монтажом проверьте, что посадочные отверстия в стойке точно соответствуют 19 дюймам - допуск +-1 мм
• Не перегибайте кабели ближе чем на 4 см от разъёма - это нарушает характеристики Cat 6
• Используйте кабельный организатор: он снижает нагрузку на разъёмы и продлевает срок службы
• При обжиме кабелей соблюдайте цветовую последовательность T568A/T568B - маркировка на задней стенке помогает избежать ошибок
• Заземление обязательно - без него теряются преимущества экранированной системы
