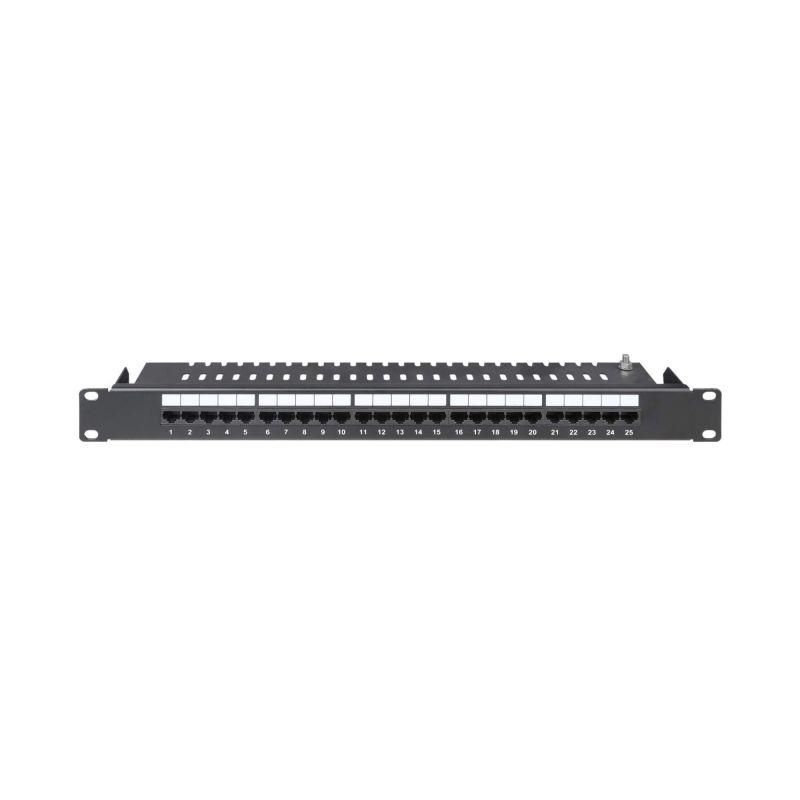

Патч-панель телефонная 19",1U,CAT3, 25 портов RJ45 | RN3PP251 DKC ДКС

Патч-панель телефонная DKC IT RN3PP251 - компактное устройство для организации проводной телефонной сети в 19-дюймовой стойке. Подходит для подключения аналоговых телефонов, факсов и других устройств 2- и 4-проводной связи через разъёмы RJ45.

Назначение и область применения

Патч-панель DKC IT RN3PP251 используется для централизованного коммутирования телефонных линий в офисах, call-центрах, производственных помещениях и других объектах с традиционной АТС. Каждый из 25 портов RJ45 позволяет подключить один телефонный аппарат или другое терминальное оборудование. Устройство обеспечивает удобную маршрутизацию сигналов между стеновыми розетками и коммутатором АТС.

Технические характеристики

• Форм-фактор: 19 дюймов, 1U (высота 44,45 мм)
• Количество портов: 25
• Разъёмы: RJ45 (8P8C)
• Категория: CAT3
• Схема расшивки: USOC (стандарт для телефонных систем в США и некоторых странах СНГ)
• Поддерживаемые типы связи: 2-проводная и 4-проводная телефония
• Материал корпуса: металл с покрытием

Совместимость и монтаж

Патч-панель DKC IT RN3PP251 устанавливается в стандартную 19-дюймовую серверную стойку. Для монтажа используются крепёжные уголки, входящие в комплект. Все порты имеют маркировку номеров, что упрощает прокладку и обслуживание кабеля. Кабели от розеток подключаются к задней части панели, а передняя сторона предназначена для подключения patch-cord’ов к оборудованию АТС. Работает совместно с любыми аналоговыми телефонными системами, поддерживающими интерфейс RJ45 по схеме USOC.

Преимущества

• Высокая плотность портов: 25 соединений в одном слоте 1U, экономит место в стойке
• Стандартизированная схема USOC - совместима с большинством старых и современных телефонных сетей
• Металлический корпус обеспечивает механическую прочность и экранирование от помех
• Чёткая маркировка портов снижает риск ошибок при переключении и диагностике

Ограничения применения

Патч-панель DKC IT RN3PP251 не предназначена для передачи данных высокой скорости. Категория CAT3 ограничивает максимальную частоту до 16 МГц - этого недостаточно для Gigabit Ethernet. Также не рекомендуется использовать её в средах с повышенной влажностью, без защиты IP, так как корпус не имеет герметизации. Не подходит для VoIP-систем, требующих категории CAT5e или выше.

Примеры использования

• Центральная коммутация телефонных линий в офисном здании с АТС типа Panasonic KX-TES824
• Подключение факс-аппаратов и голосовых модемов в бухгалтерии
• Интеграция в существующую телефонную сеть с использованием кабеля Cat3 с разъёмами RJ45 вместо RJ11
• Аварийный резервный канал связи в производственной зоне

Практические советы

• Учитывайте, что для работы с USOC требуется правильная распиновка кабеля - сверьте схему с документацией вашей АТС
• Не используйте кабели с разъёмами RJ11 напрямую - они не подходят по размеру; применяйте переходники или замените кабели на RJ45
• При прокладке кабелей от розеток к панели сохраняйте минимальный радиус изгиба - не менее 4 диаметров кабеля
• Для быстрого обслуживания оставьте запас patch-cord’ов длиной 0,5–1 метр с RJ45 на обоих концах
• Проверяйте целостность контактов каждые 6–12 месяцев - особенно в условиях вибраций или частых переподключений
