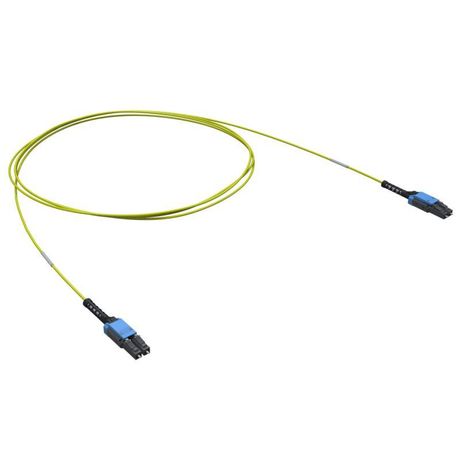

Патч-корд оптический 2ОВ 9/125 OS2. LC-UPC Dupleх Uniboot/LC-UPC Uniboot. 5м - RNPCULSAB05 ДКС

Оптический патч-корд DKC IT rnpculsab05 - это двухволоконный соединительный кабель типа OS2 9/125 с коннекторами LC-UPC Duplex Uniboot, предназначенный для передачи сигнала на расстояние до 5 метров в сетях высокой плотности. Подходит для подключения оборудования в центрах обработки данных, телекоммуникационных шкафах и на оптоволоконных панелях.

Назначение и область применения

Оптический патч-корд DKC IT rnpculsab05 используется для временного или постоянного соединения активного оборудования - например, коммутаторов, серверов, трансиверов - с оптическими панелями или друг с другом. Применяется в локальных сетях, центрах обработки данных, системах передачи данных на большие расстояния. Благодаря технологии Uniboot и прямой полярности A-B, идеально подходит для быстрого монтажа в условиях ограниченного пространства.

Технические характеристики

• Тип волокна: OS2 (одномодовое, для работы на длинах волн 1310/1550 нм)
• Количество волокон: 2 (дуплекс)
• Коннекторы: LC-UPC Duplex Uniboot (синего цвета)
• Длина кабеля: 5 м
• Наружный диаметр оболочки: 1.87 мм
• Диаметр кабеля с фуркацией: 3.0 мм
• Диаметр фуркационных трубок: 2.0 мм
• Цвет оболочки: жёлтый (стандарт для одномодового волокна)
• Полярность: прямая (A-B)
• Длина хвостов: 1 м, без шага
• Тип кабеля: разъединительный (с возможностью разделения на два отдельных волокна)

Совместимость и монтаж

Коннекторы LC-UPC совместимы со всеми стандартными портами SFP/SFP+, QSFP, оптическими панелями и модулями, использующими интерфейс LC. Технология Uniboot обеспечивает компактную форму и уменьшает занимаемую площадь в панелях высокой плотности. Монтаж выполняется путём простого вставления коннекторов в порты - защёлка работает по принципу Push-Pull, что исключает необходимость поворота. Разделение кабеля на две части происходит после установки, когда требуется доступ к каждому волокну отдельно.

Безопасность и стандарты

Оптический патч-корд DKC IT rnpculsab05 соответствует требованиям IEC 60794-1-2 и TIA-568-C.3. Коннекторы выполнены с UPC-полировкой - обеспечивают низкий уровень отражений (≤ -50 dB), что важно для стабильной работы в высокоскоростных сетях. Нет требований к питанию, безопасен при работе с лазерным излучением при соблюдении правил обращения с оптическими устройствами.

Преимущества

• Uniboot-конструкция снижает нагрузку на панели и упрощает маршрутизацию кабелей
• Push-Pull механизм делает подключение и отключение одним движением - особенно удобно в переполненных шкафах
• Жёлтая оболочка сразу указывает на тип волокна OS2 - предотвращает ошибки при подборе
• Прямая полярность A-B гарантирует корректную работу без необходимости адаптеров или переключателей
• Увеличенная длина хвостов (1 м) даёт гибкость при укладке и обслуживании

Ограничения применения

Не предназначен для использования вне помещений - отсутствует защита от влаги и УФ-излучения. Не рекомендуется применять в средах с механическими воздействиями (например, на подвижных участках конвейеров), так как кабель имеет малый диаметр и не усилен бронёй. Не подходит для многомодовых систем - использование с MM-оборудованием вызовет значительные потери сигнала.

Примеры использования

• Подключение сервера к оптической панели в rack-шкафу
• Межкоммутационное соединение между двумя SFP+ портами
• Интеграция в системы 10G/40G/100G Ethernet
• Обслуживание центрального офиса или точки доступа в сети FTTH

Практические советы

• Перед подключением всегда проверяйте цвет коннекторов - синий = UPC, зелёный = APC; смешивать нельзя
• При использовании в панелях с высокой плотностью - ориентируйтесь на диаметр 1.87 мм, чтобы не перегрузить каналы
• Не перегибайте кабель радиусом менее 10× его диаметра (минимум 18–20 мм)
• При замене старых патч-кордов - учтите, что Uniboot требует меньше места, чем обычные дуплексные кабели, поэтому можно экономить пространство
• Артикул rnpculsab05 - это именно 5-метровая версия; другие длины имеют другой артикул
