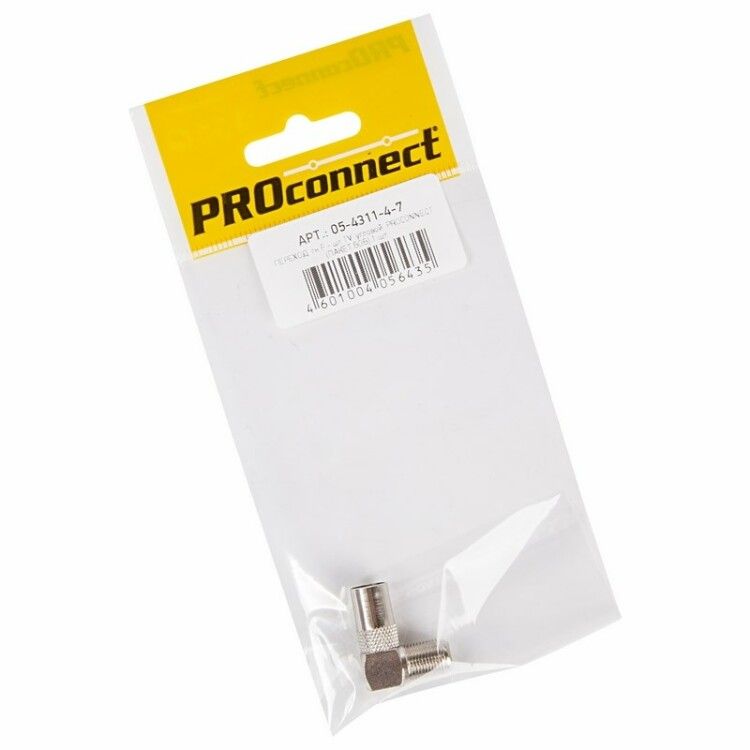

Переходник антенный, (гнездо F - штекер TV), угловой (1шт.) (пакет) PROconnect | 05-4311-4-7 MEET

Переходник антенный, гнездо F – штекер TV, угловой от PROconnect (арт. etm05-4311-4-7) предназначен для надежного соединения антенного кабеля с телевизионной аппаратурой в условиях ограниченного пространства. Этот переходник обеспечивает минимум потерь сигнала при подключении эфирного, спутникового или кабельного ТВ.

Назначение и область применения

Переходник антенный, гнездо F – штекер TV, угловой применяется для соединения коаксиального кабеля с F-разъемом на одном конце и телевизионным устройством - на другом. Особенно удобен там, где невозможно проложить кабель прямо: например, за стенами, в углах комнат, на чердаках или на крышах зданий. Подходит для систем спутникового, кабельного и цифрового эфирного телевидения.

Технические характеристики

• Тип разъема: F-TV (гнездо на одной стороне, штекер на другой)
• Импеданс: 75 Ом - соответствует стандарту для аналогового и цифрового ТВ
• Частотный диапазон: 5–862 МГц - покрывает все каналы DVB-T/T2, спутникового и кабельного ТВ
• Конструкция: угловая - угол между входом и выходом 90°
• Материал корпуса: биметалл с никелированным цинком - устойчив к коррозии
• Количество выходов: один
• Цвет: серебристый
• Поддерживаемые кабели: RG-6, SAT-50, SAT-703, DG-113 (диаметр ~6,8 мм)

Совместимость и монтаж

Переходник антенный, гнездо F – штекер TV, угловой совместим с любым кабелем, оконцованным стандартным F-разъемом. Для установки:

• На одну сторону - накручивается уже подготовленный F-разъем кабеля (левая резьба, затяжка руками)
• На вторую сторону - вставляется штекер TV в входное гнездо телевизора, приставки или ресивера

Не требуется пайка, обжим или специнструмент. Монтаж возможен даже в труднодоступных местах - на высоте, в узких нишах или при плохих погодных условиях.

Безопасность и стандарты

Произведен в соответствии с требованиями к RF-соединениям для телевизионных систем. Импеданс 75 Ом и частотный диапазон до 862 МГц обеспечивают соответствие современным стандартам цифрового вещания DVB-T2 и спутникового приема. Никелирование корпуса снижает риск окисления контактов при эксплуатации на открытом воздухе.

Преимущества

• Угловая форма предотвращает излом кабеля и снижает механическое напряжение на соединении
• Высокая герметичность и антикоррозийная защита подходят для внешней установки
• Легкий монтаж без инструментов - экономия времени при обслуживании
• Стабильная передача сигнала благодаря точному импедансу 75 Ом

Ограничения применения

• Не предназначена для работы с кабелями диаметром менее 6 мм или более 7 мм - возможен слабый контакт или повреждение резьбы
• Не следует использовать в качестве постоянного ответвителя - только для одиночного соединения
• Не рекомендовано применение в средах с повышенной химической активностью (например, в промышленных помещениях с агрессивными парями)

Примеры использования

• Подключение спутникового ресивера к кабелю, выведенному через фальшстену
• Соединение антенного кабеля RG-6 с телевизором в углу комнаты
• Обход препятствий при монтаже ТВ-системы на кровле дома
• Замена поврежденного участка кабеля в труднодоступном месте без замены всей трассы

Практические советы

• Перед установкой проверьте, что кабель имеет правильно установленный F-разъем - неправильно обжатый контакт вызовет потерю сигнала
• Не переусердствуйте при закручивании - достаточно плотной затяжки руками; использование плоскогубцев может повредить резьбу
• Если переходник будет использоваться на улице, дополнительно уплотните место соединения термоусадочной трубкой или самоклеящейся лентой
• Для долговечности выбирайте этот переходник вместо прямых моделей, когда кабель проходит рядом с другими элементами - угловая форма снижает нагрузку на жилы
