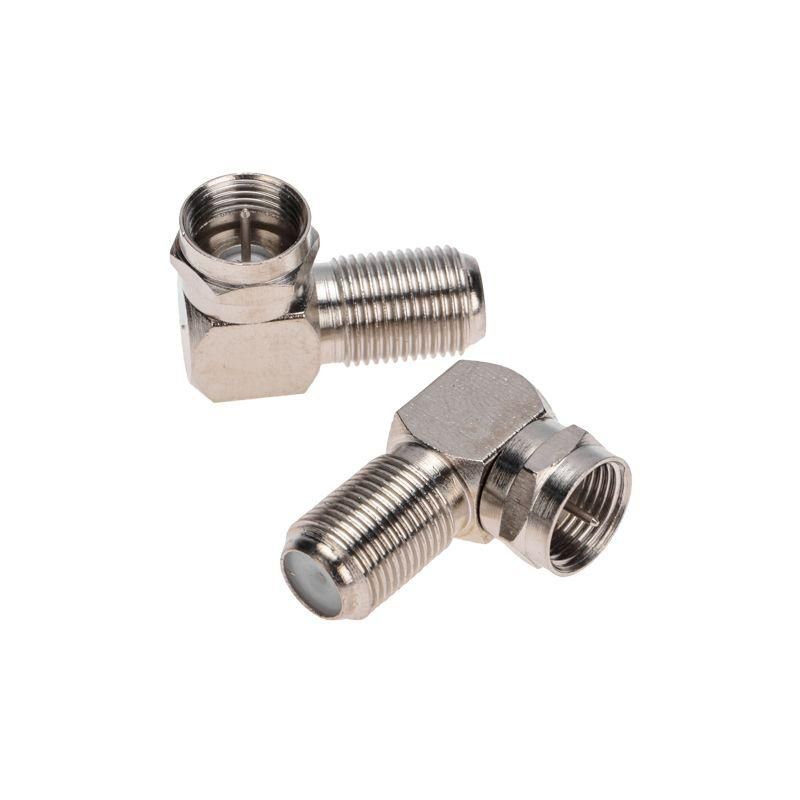

Переходник антенный, (штекер F - гнездо F), угловой, (5шт.) (пакет) PROconnect | 05-4203-4-9 MEET

Переходник антенный PROconnect (артикул 05-4203-4-9) - это угловой разъём типа F для надёжного соединения коаксиального кабеля в местах с ограниченным пространством. Подходит для установки в системах эфирного, кабельного и спутникового ТВ.

Назначение и область применения

Переходник антенный PROconnect используется для соединения двух коаксиальных кабелей с F-разъёмами под углом 90°. Он применяется там, где прямой монтаж невозможен из-за плотной компоновки оборудования - например, за телевизором, в распределительных коробках, возле спутниковых ресиверов или на стене рядом с антенными входами.

Технические характеристики

• Тип разъёма: F (штекер с одной стороны, гнездо - с другой)
• Импеданс: 75 Ом - соответствует стандартам для телевизионных сигналов
• Конструкция: угловая, угол соединения 90°
• Материал корпуса: никелированный цинк - устойчив к коррозии и механическому износу
• Цвет: серебристый
• Количество в упаковке: 5 штук
• Совместим с кабелями: RG-6, SAT-50, SAT-703, DG-113 (наружный диаметр ~6,8 мм)

Совместимость и монтаж

Переходник антенный PROconnect устанавливается на подготовленный коаксиальный кабель путём накручивания F-коннекторов с обеих сторон. Для этого требуется предварительно зачистить внешнюю изоляцию и оплетку кабеля, затем вставить его в разъём и закрутить гайку руками - пайка и специнструменты не нужны.

Обязательно проверьте внешний диаметр кабеля перед установкой - он должен быть близок к 6,8 мм. Кабели с большим диаметром не будут плотно фиксироваться, с меньшим - возможен люфт и потеря сигнала.

Безопасность и стандарты

Переходник антенный соответствует требованиям к импедансу 75 Ом, что гарантирует минимальную потерю сигнала в телеантенных сетях. Никелирование корпуса повышает устойчивость к окислению, но изделие не предназначено для постоянного воздействия открытых осадков или прямого попадания воды - не используйте его вне помещений без дополнительной защиты.

Преимущества

• Угловая форма снижает риск перегиба кабеля - продлевает срок службы соединения
• Никелированный цинк обеспечивает долгий срок службы даже при колебаниях температур
• Не требует пайки - монтаж доступен даже начинающему мастеру
• Пакет из 5 штук экономичен для нескольких точек подключения

Ограничения применения

• Не подходит для кабелей с диаметром менее 6,2 мм или более 7,2 мм - возможна плохая герметизация
• Не является водо-пылезащитным устройством - не устанавливайте на улице без герметизации
• Не предназначен для высокочастотных RF-систем выше 3 GHz - максимальная частота не указана производителем, но для TV-сигналов до 2,5 ГГц работает стабильно
• Не совместим с разъёмами BNC, N-type или другими типами кроме F

Примеры использования

• Подключение спутникового ресивера к телевизору, когда кабель выходит вертикально, а вход на устройстве расположен горизонтально
• Соединение кабеля от антенны с распределителем в стенном коробе
• Замена сломанного разъёма в старой антенной сети без замены всего участка кабеля
• Монтаж в многоквартирных домах, где места вокруг ТВ-портов сильно ограничены

Практические советы

• Перед установкой всегда проверяйте качество зачистки кабеля - медный центральный проводник должен быть ровным, без заломов
• Закручивайте гайку руками до упора, потом ещё четверть оборота - слишком сильное усилие может повредить резьбу
• Если планируете использовать переходник в сыром месте - обмотайте место соединения термоусадкой или самосклеивающейся лентой
• Этот переходник PROconnect (артикул 05-4203-4-9) лучше хранить в сухом месте - влага может вызвать окисление контактных поверхностей
