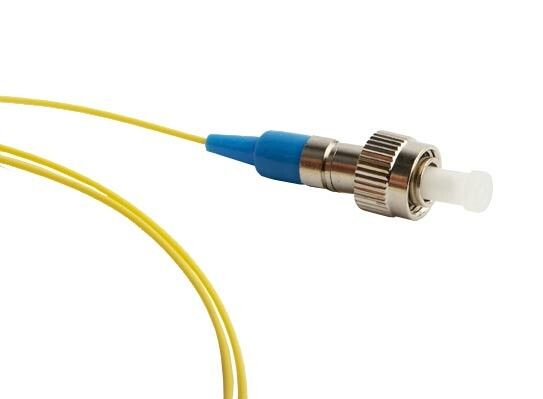

Пигтейл FPT-B9-9-FC/UR-1M-LSZH-YL волоконно-оптический SM 9/125 (OS2), FC/UPC, 1 м, LSZH | 27903 Hyperline

Оптический пигтейл Hyperline 27903 - одноволоконный соединительный элемент с FC/UPC разъёмом на одном конце, предназначенный для надёжного подключения к оборудованию в оптоволоконных сетях. Оболочка из LSZH обеспечивает безопасность при использовании в закрытых помещениях.

Назначение и область применения

Пигтейл Hyperline 27903 используется для подключения оптического кабеля к активному оборудованию - оптическим терминалам, коммутаторам,OLT-устройствам, медиаконвертерам. Применяется в сетях ВОЛС, FTTH, LAN и телекоммуникационных системах, где требуется точное и стабильное соединение. Подходит для внутренней прокладки в серверных, распределительных щитах и на объектах с высокими требованиями к пожарной безопасности.

Технические характеристики

• Тип волокна: одномодовое, стандарт OS2 (SM 9/125) - оптимально для длинных дистанций и высоких скоростей передачи данных
• Длина: 1 метр - минимизирует лишнюю длину кабеля, снижает риск перегибов
• Количество волокон: 1 - предназначен для однополосного соединения
• Разъём: FC/UPC - цилиндрический металлический разъём с улучшенным физическим контактом (UPC), обеспечивающий низкую потери отражения сигнала
• Оболочка: LSZH (Low Smoke Zero Halogen) - не выделяет токсичных газов и мало дымит при нагреве, соответствует нормам для помещений с людьми
• Цвет: жёлтый - стандартизированная цветовая маркировка для одномодового волокна
• Материал разъёма: металл - повышает прочность и долговечность при многократных подключениях

Совместимость и монтаж

Пигтейл Hyperline 27903 совместим с любым оборудованием, имеющим FC-порт. Для монтажа необходимо зачистить и сплющить конец оптического кабеля, затем вставить его в корпус пигтейла и зафиксировать с помощью специального зажима или клея - в зависимости от технологии оконцевания. Разъём FC требует аккуратного введения в порт до характерного щелчка; не допускается вращение при подключении. Посадочная площадка разъёма имеет диаметр 2,5 мм - проверьте соответствие входного порта оборудования.

Безопасность и стандарты

Материал оболочки LSZH соответствует требованиям IEC 60754-2 и IEC 61034-2 - минимальное выделение дыма и галогенов при горении. Это делает пигтейл подходящим для установки в офисах, метро, больницах и других местах с ограниченной вентиляцией. Конструкция разъёма FC соответствует стандарту IEC 61754-7.

Преимущества

• Высокая стабильность связи благодаря UPC-полировке - коэффициент отражения менее –50 dB
• Металлический корпус разъёма - устойчив к механическому износу и позволяет многократно переподключать
• LSZH-оболочка - безопасна для закрытых пространств, не поддерживает горение
• Чёткая цветовая маркировка (жёлтый) - исключает путаницу с многомодовым волокном (оранжевый)
• Стандартная длина 1 м - удобна для подключения в плотно заполненных панелях и щитах

Ограничения применения

• Не предназначен для внешней прокладки - отсутствует броня и UV-защита
• Не рекомендован для частой мобильной эксплуатации - не является патч-кордом с двумя разъёмами
• FC-разъём требует осторожного обращения: хрупкий центральный стержень легко повредить при неправильном введении
• Не совместим с SC, LC или ST разъёмами - требуется переходник, если оборудование имеет другой тип порта

Примеры использования

• Подключение оптического кабеля от стеновой точки к OLT в этажном щите
• Фиксация ввода в оптический модуль на базе GPON
• Запитка активного устройства в серверной комнате через patch panel с FC-портами
• Установка в распределительную коробку FTTH-сети для завершения линии до абонента

Практические советы

• Перед подключением всегда проверяйте чистоту торца разъёма - грязь вызывает значительные потери сигнала
• Используйте защитные колпачки при временной от disconnect - они предохраняют от пыли и повреждений
• Не затягивайте фиксирующую гайку FC слишком сильно - это может деформировать цилиндрический адаптер
• При прокладке внутри щита соблюдайте радиус изгиба не менее 30 мм - меньший радиус может повредить волокно
• Этот пигтейл - не замена патч-корда. Он служит для постоянного соединения между кабелем и оборудованием, а не для перемещаемых участков сети
