Оптический (патч-корд), SM, 9/125 (OS2), SC/UPC-FC/UPC,(simplex),1м | FPC09-SCU-FCU-C1L-1M ITK IEK

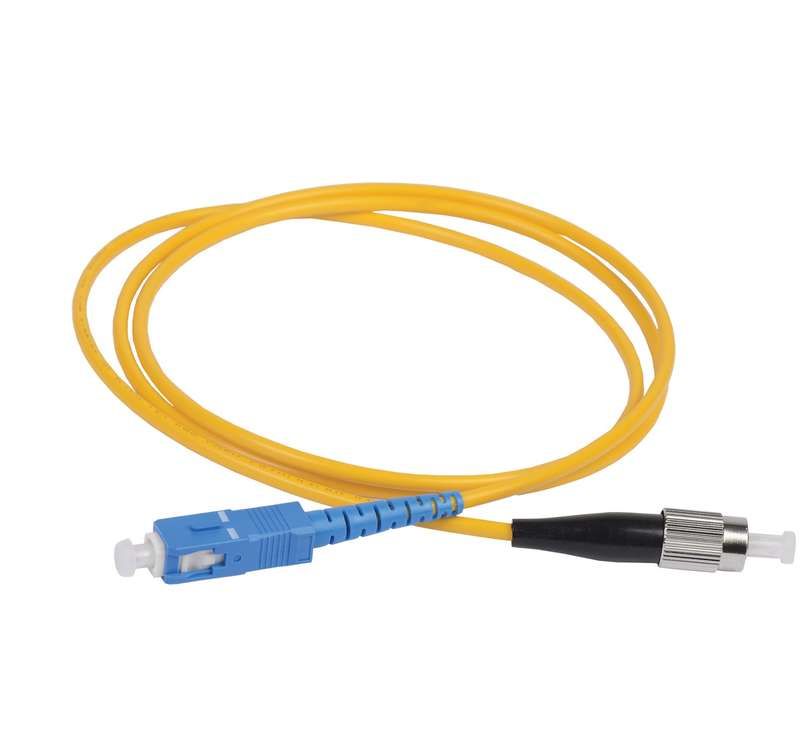

Патч-корд оптический одномодовый (SM) 9/125 (OS2) SC/UPC-FC/UPC одинарного исполнения (Simplex) LSZH 1м от ITK (IEK) - это одноволоконный кабель с разъёмами на обоих концах для надёжной передачи сигнала в оптоволоконных сетях. Артикул fpc09-scu-fcu-c1l-1m предназначен для подключения оборудования в центрах обработки данных, телекоммуникационных узлах и лабораториях.

Назначение и область применения

Патч-корд оптический одномодовый (SM) 9/125 (OS2) SC/UPC-FC/UPC одинарного исполнения (Simplex) LSZH 1м используется для временного или постоянного соединения оптического оборудования: трансиверов, коммутаторов, маршрутизаторов, тестеров и сплиттеров. Подходит для высокоскоростных сетей FTTH, FTTB, корпоративных backbone-сетей и систем передачи данных на расстояния до 10 км. Применяется там, где важна минимальная потеря сигнала и устойчивость к помехам.

Технические характеристики

• Тип волокна: OS2 (одномодовое, 9/125 мкм) - обеспечивает низкие потери на больших расстояниях
• Длина кабеля: 1 метр - оптимальна для внутренних соединений в шкафах и на панелях
• Разъёмы: SC/UPC на одном конце, FC/UPC на другом - совместимы с большинством промышленных устройств
• Исполнение: Simplex (одиночное волокно) - один канал передачи данных
• Оболочка: LSZH (Low Smoke Zero Halogen) - не выделяет токсичных газов и мало дымит при нагреве
• Цвет оболочки: желтый - стандартизированная цветовая маркировка для одномодового волокна
• Срок службы: 15 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Патч-корд оптический одномодовый (SM) 9/125 (OS2) SC/UPC-FC/UPC одинарного исполнения (Simplex) LSZH 1м совместим с любым оборудованием, имеющим порты SC или FC типа UPC. Установка требует аккуратного обращения: не перегибайте кабель радиусом менее 30 мм, не затягивайте зажимы слишком сильно - это повредит волокно. Разъёмы SC и FC имеют механические защёлки; подключайте их до характерного щелчка. Перед установкой проверьте чистоту торцевых поверхностей разъёмов - грязь вызывает значительную потерю мощности сигнала.

Безопасность и стандарты

Оболочка выполнена из полимерной композиции без галогенов (LSZH), что соответствует требованиям пожарной безопасности для помещений с повышенной плотностью оборудования (например, серверные комнаты, метро, медицинские учреждения). Кабель не распространяет горение и минимизирует образование токсичных газов при воздействии открытого пламени. Соответствует международному стандарту IEC 60794-1-2 для оптических кабелей.

Преимущества

• Высокая точность сборки: феррулы от Adamant (Япония) обеспечивают минимальную потерю сигнала при соединении
• Использование волокна Corning - лидер рынка по качеству и стабильности параметров
• Устойчивость к химическим и температурным воздействиям благодаря LSZH-оболочке
• Гарантированный срок службы 15 лет при правильной эксплуатации
• Чёткая цветовая маркировка (жёлтый) исключает путаницу с многомодовым кабелем

Ограничения применения

• Не предназначено для прокладки вне помещений - отсутствует защита от UV-излучения и механических нагрузок
• Не рекомендуется использовать в условиях частого перемещения или трения - риск повреждения волокна
• Не подходит для подключения к многомодовому оборудованию - несовместимость по диаметру сердечника (9 мкм против 50/62.5 мкм)
• Длина 1 м ограничивает применение в крупных распределительных шкафах - для длинных трасс выбирайте другие варианты

Примеры использования

• Подключение SFP+ модуля в коммутаторе к оптическому сплиттеру через патч-панель
• Тестирование выходной мощности лазера в лаборатории с помощью оптического анализатора
• Соединение OLT-оборудования с ONT в сети GPON
• Переподключение каналов в центральном офисе оператора связи

Практические советы

• Всегда закрывайте защитные колпачки на разъёмах, когда они не подключены - пыль и грязь снижают эффективность передачи
• Проверяйте целостность волокна перед первым использованием - микротрещины не всегда видны невооружённым глазом
• При замене патч-корда оптический одномодовый (SM) 9/125 (OS2) SC/UPC-FC/UPC одинарного исполнения (Simplex) LSZH 1м - сохраняйте тот же тип разъёмов и длину, чтобы не нарушить бюджет потерь
• Не используйте этот кабель вместо пигтейла - он уже имеет два разъёма, а не один
• Храните в оригинальной упаковке при температуре от –10C до +40C и влажности ниже 85%
