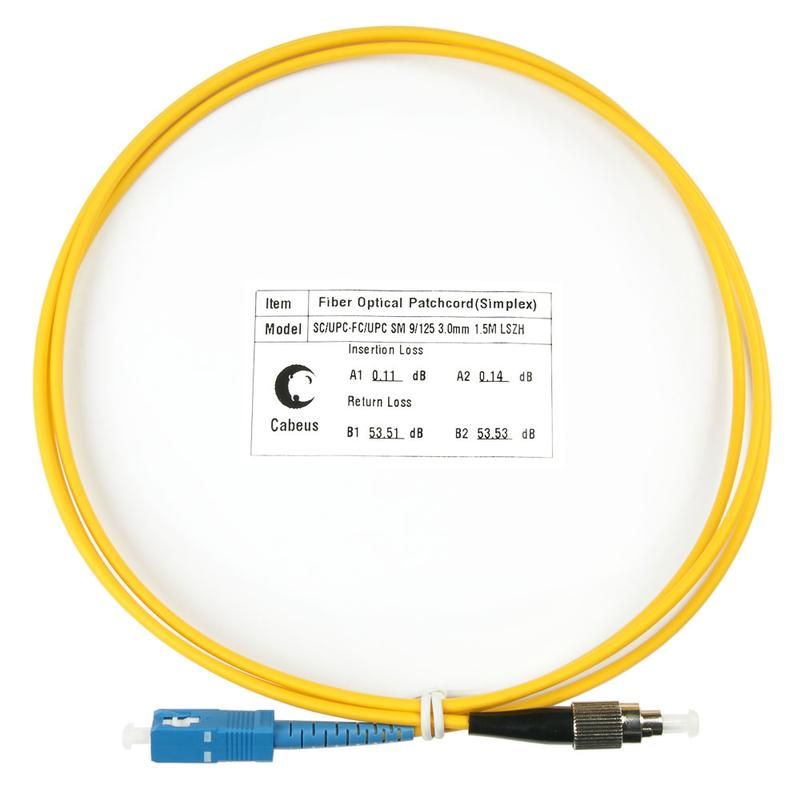

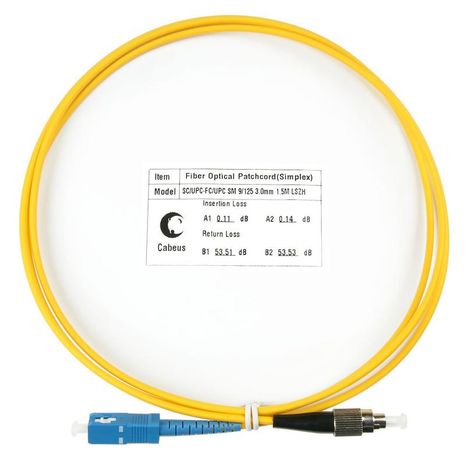

Шнур оптический FOP(s)-9-SC-FC-1.5m simplex SC-FC 9/125 sm 1.5м LSZH Cabeus 7538c

Шнур оптический simplex SC-FC 9/125 sm 1,5м LSZH от Cabeus - это одномодовый патч-корд с одиночным волокном для передачи сигналов на большие расстояния в сетях связи. Применяется для подключения серверов, маршрутизаторов и оптических кроссов в телекоммуникационных системах.

Назначение и область применения

Шнур оптический simplex SC-FC 9/125 sm 1,5м LSZH предназначен для создания точечных соединений между активным оборудованием и распределительными устройствами. Подходит для использования в центральных офисах, дата-центрах, на базовых станциях мобильной связи и в других местах, где требуется надёжная передача данных по оптоволокну. Благодаря малому затуханию одномодового волокна, используется там, где расстояние между устройствами превышает несколько сот метров.

Технические характеристики

• Тип волокна: одномодовое 9/125 мкм - позволяет передавать сигнал на расстояния до 10–40 км без усиления
• Количество волокон: 1 (simplex) - один канал передачи в одном направлении
• Тип разъёмов: FC на одном конце, SC на другом - совместим с большинством телекоммуникационных платформ
• Длина: 1,5 м - оптимальна для внутренней коммутации в шкафах и на стендах
• Оболочка кабеля: LSZH (Low Smoke Zero Halogen) - не выделяет токсичных газов при нагреве, безопасна для закрытых помещений
• Цвет: жёлтый - стандартизированный цвет для одномодовых волокон, отличает от многомодовых (оранжевых)
• Диаметр буферного покрытия: 3 мм - защищает волокно от механических повреждений при монтаже

Совместимость и монтаж

Шнур оптический simplex SC-FC 9/125 sm 1,5м LSZH совместим с любым оборудованием, имеющим порты типа SC или FC. Коннекторы FC имеют винтовую фиксацию - требуют осторожного завинчивания, чтобы не перегнуть волокно. Коннекторы SC - push-pull, легко вставляются и фиксируются щелчком. Монтаж выполняется без инструментов: просто введите коннекторы в соответствующие порты. Убедитесь, что поверхности коннекторов чистые - грязь снижает качество сигнала. Не допускайте резких изгибов кабеля радиусом менее 30 мм.

Безопасность и стандарты

Изделие соответствует требованиям к материалам с низким дымообразованием и безгалогенным составом (LSZH), что делает его подходящим для установки в помещениях с высокой плотностью оборудования - например, в серверных, лифтах, метро. Производитель Cabeus проводит тестирование каждого патч-корда на потери на передачу и отражение, гарантируя соответствие стандартам IEC 61753-1 и TIA-568-C. Наличие маркировки полярности позволяет точно определять направление прохождения светового сигнала - важно при использовании в двунаправленных системах.

Преимущества

• Высокая стабильность передачи сигнала благодаря качественному одномодовому волокну OS2
• Устойчивость к внешним помехам - оптика не реагирует на ЭМП, в отличие от медных кабелей
• Лёгкая и компактная конструкция - удобна для укладки в ограниченных пространствах
• Защита от горения и токсичных выбросов - безопасна для людей и оборудования
• Индивидуальная упаковка с маркировкой - исключает путаницу при обслуживании нескольких линий

Ограничения применения

• Не предназначена для прокладки вне зданий - отсутствует броня и UV-защита
• Не подходит для многомодовых систем (например, с LED-источниками) - несовместимость по режиму распространения света
• Работает только в одном направлении; для двунаправленной передачи нужны два таких шнура или duplex-версии
• Не рекомендуется использовать при температуре ниже –20C и выше +70C - возможна потеря герметичности и хрупкость волокна

Примеры использования

• Подключение SFP-модулей на маршрутизаторе к оптическому кроссу в telecom-шкафу
• Соединение OLT-оборудования с распределительной коробкой в сети FTTH
• Переподключение сервера с FC-портом к оптическому коммутатору с SC-портами
• Замена старого патч-корда в центре обработки данных при модернизации сети

Практические советы

• Проверьте тип порта на оборудовании перед покупкой - FC и SC не взаимозаменяемы без переходника
• При монтаже не тяните кабель за коннекторы - всегда беритесь за корпус шнура
• Храните в оригинальной упаковке до момента использования - предотвращает запыление коннекторов
• Для проверки целостности используйте оптический тестер - даже микротрещины в волокне вызывают значительную потерю мощности
• Если нужна более длинная линия - рассмотрите заказ патч-кордов длиной 3 м или 5 м, а не удлинители
