Пигтейл LC/UPC LSZH OS2 SM 9/125 1.5м - 09-0703 Net.on

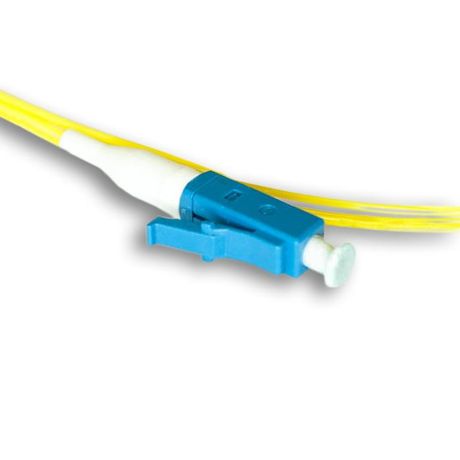

Пигтейл LC/UPC 1,5 метра от Suprlan - это одномодовый оптический шнур длиной 1,5 метра с коннектором LC на одном конце, предназначенный для соединения с основным оптоволоконным кабелем через сварку или механическую спайку. Артикул 09-0703 используется там, где требуется надёжный переход от фибры к активному оборудованию.

Назначение и область применения

Пигтейл LC/UPC 1,5 метра применяется для оконцевания оптического кабеля в распределительных щитах, на патч-панелях и в точках подключения оборудования. Его используют для подключения трансиверов, коммутаторов, маршрутизаторов и других устройств с интерфейсом LC. Подходит для сетей FTTH, корпоративных LAN, телекоммуникационных центров и промышленных систем передачи данных.

Технические характеристики

• Тип волокна: одномодовое 9/125 мкм, класс OS2 - обеспечивает передачу сигнала на большие расстояния с минимальными потерями;
• Длина кабеля: 1,5 м - оптимальна для внутренних соединений в шкафах и панелях;
• Тип коннектора: LC/UPC - компактный, с улучшенной полировкой для снижения отражений;
• Количество жил: одна - одноволоконный вариант для однополосной связи;
• Материал оболочки: огнестойкий компаунд - повышает безопасность при использовании в закрытых помещениях;
• Материал корпуса коннектора: пластик - легкий, износостойкий, совместим с большинством стандартных адаптеров;
• Цвет: желтый - стандартизированная цветовая маркировка для одномодового волокна;
• Способ присоединения: зажим - позволяет надёжно фиксировать волокно при спайке без необходимости в сложных инструментах.

Совместимость и монтаж

Пигтейл LC/UPC 1,5 метра совместим со всеми стандартными LC-адаптерами и патч-панелями. Для монтажа второй конец кабеля (без коннектора) необходимо зачистить, подготовить и состыковать с основным оптическим кабелем методом дуговой сварки или с помощью механического сплиттера. После этого место соединения защищают тепловой трубкой или муфтой. Убедитесь, что радиус изгиба не менее 30 мм во время установки - это предотвратит повреждение волокна.

Безопасность и стандарты

Оболочка выполнена из огнестойкого компаунда, соответствует требованиям безопасности для внутренней прокладки в зданиях. Коннектор LC/UPC имеет низкий уровень отражения (≤ -50 dB), что важно для высокоскоростных систем. Продукт не содержит галогенов и соответствует экологическим нормам для офисных и промышленных сред.

Преимущества

• Низкие вносимые потери - обеспечивают стабильную работу даже на длинных участках сети;
• Уменьшенное отражение благодаря полировке UPC - минимизирует помехи в чувствительных системах;
• Теплостойкий пластиковый корпус - выдерживает перепады температур в шкафах и серверных;
• Фиксация защелкой - быстрое и надёжное подключение к портам оборудования;
• Яркая желтая оболочка - легко отличается от многомодовых кабелей (оранжевые), исключает ошибки при монтаже.

Ограничения применения

Пигтейл LC/UPC 1,5 метра не предназначен для внешней прокладки - он не имеет бронирования и не рассчитан на воздействие UV-излучения, влаги или механических нагрузок. Не используйте его в качестве основного кабеля между зданиями или в условиях повышенной вибрации. Также не рекомендуется применять в системах с требованием к многомодовому волокну - он работает только с одномодовым типом 9/125.

Примеры использования

• Подключение SFP-модулей в коммутаторах Cisco, Huawei или MikroTik;
• Соединение оптического кабеля с патч-панелью в центральном шкафу;
• Работа в GPON-сетях для завершения волокна до абонентского терминала;
• Интеграция в системы видеонаблюдения с IP-камерами на базе оптики.

Практические советы

• Перед монтажом проверьте целостность волокна - любые трещины или изломы на кончике снижают качество связи;
• Не допускайте перегибов кабеля при укладке - сохраняйте радиус изгиба больше 30 мм;
• При использовании в шкафах с плотной проводкой - ориентируйтесь на цвет: желтый = одномодовый, чтобы не перепутать с OM3/OM4;
• При заказе нескольких единиц - учтите, что длина 1,5 м подходит для большинства стандартных решений; если нужна более длинная версия - выбирайте другой артикул;
• Пигтейл Suprlan 09-0703 - готов к работе после сварки, не требует дополнительной калибровки.
