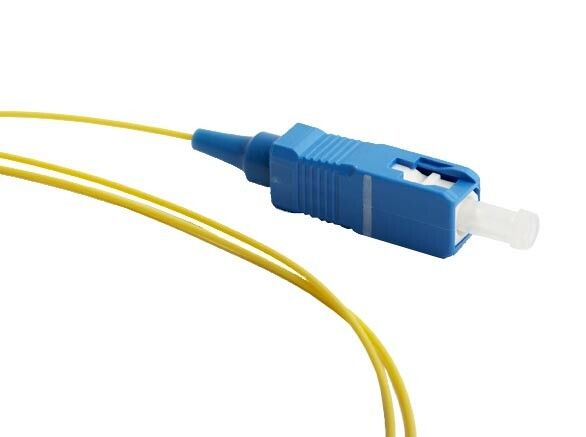

Пигтейл FPT-B9-9-SC/AR-1M-LSZH-YL волоконно-оптический SM 9/125 (OS2), SC/APC, 1 м, LSZH | 27905 Hyperline

Пигтейл волоконно-оптический SM 9/125 (OS2) SC/APC 1 м LSZH от бренда Hyperline - это одножильный оптический переходник с разъёмом SC/APC на одном конце, предназначенный для соединения волоконно-оптического кабеля с оборудованием или другим пигтейлом через фьюжн-спlices. Подходит для установки в распределительных щитах, на стенде оборудования и в точках доступа FTTH.

Назначение и область применения

Пигтейл волоконно-оптический SM 9/125 (OS2) SC/APC 1 м LSZH используется там, где требуется надёжное и постоянное соединение между оптическим кабелем и активным устройством - например,ONT, OLT, коммутатором или терминалом. Он применяется в сетях FTTH, корпоративных LAN, телекоммуникационных узлах и центрах обработки данных. Отличается от патч-кордов тем, что имеет разъём только с одной стороны - вторая сторона предназначена для спlicing (термической сварки) с основным кабелем.

Технические характеристики

• Тип волокна: одномодовое (SM 9/125), соответствует стандарту OS2 - подходит для длинных дистанций до 40 км и высоких скоростей передачи данных
• Длина кабеля: 1 метр - оптимальна для внутренней сборки в щитах и ограниченных пространствах
• Разъём: SC/APC - зелёная защёлка, угловая полировка (8°) снижает отражения, повышает качество сигнала
• Оболочка: LSZH (Low Smoke Zero Halogen) - не выделяет токсичных газов при горении, безопасна для закрытых помещений
• Цвет оболочки: желтый - стандартизированная маркировка для одномодового волокна
• Количество жил: одна - предназначен для однополосной передачи
• Материал разъёма: пластик - легкий, устойчив к механическому износу, совместим с большинством стандартных адаптеров

Совместимость и монтаж

Пигтейл волоконно-оптический SM 9/125 (OS2) SC/APC 1 м LSZH совместим с любыми портами и адаптерами, поддерживающими SC/APC. Для монтажа необходимо:

• Зачистить и подготовить конец основного оптического кабеля
• Выполнить термическую сварку (фьюжн-сплайс) между кабелем и пигтейлом
• Установить защитную муфту и закрепить пигтейл в распределительной коробке
• Подключить разъём SC/APC к соответствующему порту устройства

Не допускается использование с разъёмами UPC - цветовая маркировка (зелёный vs синий) предотвращает случайное подключение, но требует внимательности при замене оборудования.

Безопасность и стандарты

Материал оболочки LSZH соответствует требованиям безопасности для помещений с повышенными нормами пожарной защиты - офисы, метро, жилые дома. Соответствует международному стандарту IEC 60794-1-2 для оптических кабелей. Разъём SC/APC выполнен в соответствии с TIA-455-A и IEC 61754-4.

Преимущества

• SC/APC обеспечивает минимальные потери отражённого света - идеально для PON, GPON и других чувствительных к отражению систем
• LSZH-оболочка позволяет использовать пигтейл в местах с плотной застройкой и ограниченной вентиляцией
• Жёлтый цвет легко отличить от многомодовых решений (оранжевые/бежевые) - снижает риск ошибок при обслуживании
• Стандартная длина 1 м - достаточна для аккуратной укладки без лишнего провисания

Ограничения применения

• Не подходит для многомодовых систем - волокно SM 9/125 несовместимо с MM-устройствами
• Не предназначен для внешней прокладки - отсутствует броня и UV-защита
• Не рекомендован для частой перестановки - разъём SC не рассчитан на многочисленные подключения/отключения, как LC
• Требует профессионального сплайсинга - нельзя просто воткнуть в розетку, нужен специнструмент

Примеры использования

• Подключение оптического кабеля от столба к ONT в квартире
• Финальное соединение в распределительной коробке FTTH
• Переход от трассы к модулю OLT в центральном офисе оператора
• Сборка пассивного оптического распределительного пункта (PON-BOX)

Практические советы

• При заказе проверьте тип разъёма: APC (зелёный) ≠ UPC (синий) - они не взаимозаменяемы
• Для долговечности храните пигтейл в защищённом состоянии - не допускайте изгибов радиусом менее 30 мм
• После монтажа протестируйте связь с помощью OTDR - особенно важно при использовании в PON-сетях
• Используйте защитные колпачки на разъёме до момента подключения - грязь и пыль на APC-полировке сильно увеличивают затухание
• Артикул 27905 от Hyperline - один из самых распространённых в России; при замене ориентируйтесь именно на этот артикул и сочетание SC/APC + LSZH
