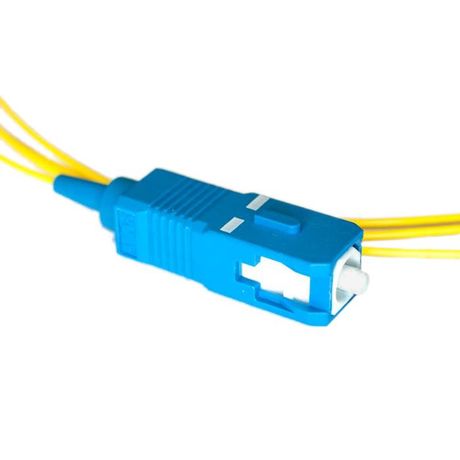

Пигтейл SC/UPC OS2 9/125, 1.5 м, 1 жила SUPRLAN 09-0706

Пигтейл SC/UPC 1,5м от SUPRLAN - это одномодовый оптический шнур с готовым коннектором SC/UPC на одном конце, предназначенный для соединения с основным оптоволоконным кабелем через сварку или механическую спайку. Артикул 09-0706 используется там, где требуется точное и надежное подключение в сетях передачи данных.

Назначение и область применения

Пигтейл SC/UPC 1,5м применяется для оконцевания оптического кабеля в распределительных щитах, на платформах связи и в пунктах монтажа оборудования. Его используют для перехода от основной трассы к активному оборудованию - например, к оптическому терминалу, коммутатору или трансиверу. Подходит для сетей FTTH, корпоративных LAN и телекоммуникационных систем на базе OS2-волокна.

Технические характеристики

• Тип волокна: одномодовое (OS2) - обеспечивает передачу сигнала на большие расстояния до 10–40 км без потерь
• Длина кабеля: 1,5 метра - оптимальная для внутренней сборки в шкафах и панелях
• Количество жил: одна - одноволоконный вариант для однополосной передачи
• Тип коннектора: SC/UPC - прямоугольный разъем с зажимом, устойчивый к случайным выдергиваниям; UPС-полировка снижает отражение света
• Материал оболочки: огнестойкий компаунд - повышает безопасность при использовании в закрытых помещениях
• Материал разъема: пластик - легкий, устойчивый к коррозии, не требует обслуживания
• Цвет: желтый - стандартизированная цветовая маркировка для одномодового волокна
• Способ присоединения: зажим - позволяет надежно фиксировать волокно внутри коннектора при монтаже

Совместимость и монтаж

Пигтейл SC/UPC 1,5м совместим с любыми портами и адаптерами, поддерживающими стандарт SC. Для установки необходимо:

• Подготовить конец основного кабеля - удалить внешнюю оболочку и буферную трубку до 0,9 мм волокна
• Очистить волокно и выполнить рез
• Закрепить волокно в коннекторе методом зажима
• Произвести сварку или использовать механический сплиттер
• Установить пигтейл в SC-адаптер на панели

Не используйте силу при вставке - коннектор имеет фиксацию защелкой, которая легко ломается при перекосе.

Безопасность и стандарты

Оболочка изготовлена из огнестойкого компаунда, что соответствует требованиям безопасности для помещений с высокой плотностью оборудования. Цветовая маркировка (желтый) соответствует международному стандарту TIA-598 для одномодовых волокон. Нет сертификатов IP или температурных классов - изделие рассчитано на использование в контролируемых условиях.

Преимущества

• Готовый коннector SC/UPC исключает необходимость самостоятельной полировки - экономит время монтажа
• Огнестойкая оболочка снижает риск распространения пламени в случае аварии
• Фиксация защелкой предотвращает самопроизвольное отсоединение
• UPC-полировка минимизирует потери мощности сигнала за счет низкого уровня отражения
• Стандартная длина 1,5 м удобна для компактного расположения в распределительных шкафах

Ограничения применения

• Не предназначен для наружной прокладки - отсутствует защита от УФ, влаги и механических нагрузок
• Работает только в одном направлении - один конец уже окончен, второй требует доработки
• Не подходит для многомодовых систем - тип волокна OS2 несовместим с MM-оборудованием
• Пластиковый корпус не выдерживает экстремальные температуры ниже -20C и выше +70C

Примеры использования

• Подключение GPON-терминала ONU к центральному оптическому шкафу
• Соединение оптического модуля с patch panel в серверной комнате
• Монтаж в распределительной коробке на этаже при реализации FTTH
• Замена поврежденного участка в существующей сети без замены всего кабеля

Практические советы

• Перед монтажом проверьте, чтобы диаметр волокна в основном кабеле был 0,9 мм - иначе невозможно будет правильно зажать
• Используйте специальный инструмент для реза волокна - неровный срез вызывает повышенные потери
• Не допускайте перегибов пигтейла радиусом менее 30 мм - это может привести к разрыву волокна
• При хранении сохраняйте оригинальную упаковку - коннекторы чувствительны к пыли и грязи
• Артикул 09-0706 от SUPRLAN - выбирайте этот пигтейл, когда нужна надежная, быстрая и безопасная связь в рамках существующей инфраструктуры
