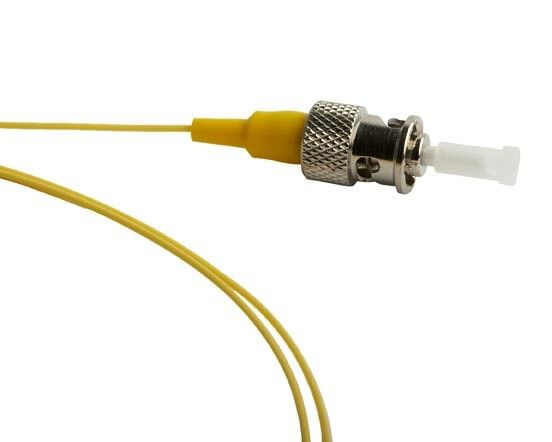

Пигтейл FPT-B9-9-ST/UR-1M-LSZH-YL волоконно-оптический SM 9/125 (OS2), ST/UPC, 1 м, LSZH | 27874 Hyperline

Пигтейл волоконно-оптический SM 9/125 (OS2) ST/UPC 1 м LSZH от бренда Hyperline - это одноволоконный пассивный компонент с одним коннектором ST/UPC, предназначенный для соединения оптического кабеля с оборудованием или распределительной рамой в сетях передачи данных. Его используют при монтаже ВОЛС, FTTH и локальных сетей.

Назначение и область применения

Пигтейл SM 9/125 (OS2) ST/UPC 1 м LSZH применяется там, где требуется надёжное и быстрое подключение оптического кабеля к активному оборудованию - например, к коммутатору, модулю OLT или patch panel. Он служит переходником между фиксированной оптической линией и гибким патч-кордом. Подходит для установки в центральных офисах, на базовых станциях, в точках доступа FTTH, а также в промышленных LAN-сетях.

Технические характеристики

• Тип волокна: одномодовое (SM), стандарт OS2 - для работы на длинах волн 1310 нм и 1550 нм, дальность до 20 км;
• Количество волокон: 1 (одиночное);
• Длина: 1 метр - минимизирует изгибы и потери при краткосрочном подключении;
• Тип разъёма: ST/UPC - круглый цилиндрический коннектор с винтовым креплением, UPC-полировка снижает отражение сигнала;
• Оболочка: LSZH (Low Smoke Zero Halogen) - материал не выделяет токсичных газов при нагреве, безопасен для закрытых помещений;
• Цвет: жёлтый - соответствует стандарту цветовой маркировки одномодового волокна;
• Материал разъёма: металл - обеспечивает прочность и устойчивость к механическому воздействию.

Совместимость и монтаж

Пигтейл SM 9/125 (OS2) ST/UPC 1 м LSZH совместим с любым устройством, имеющим порт ST. Для монтажа используется стандартная технология: один конец пигтейла терминализируется в оптическом кабеле (например, при спайке или механическом соединении), второй - вставляется в адаптер ST на панели или оборудовании. Учитывайте посадочный диаметр разъёма ST - он требует плотного вращательного крепления, чтобы избежать потерь связи. Не допускается перегиб кабеля радиусом менее 10 см.

Безопасность и стандарты

Материал оболочки LSZH соответствует требованиям пожарной безопасности EN 60754-2 и IEC 60332-1-2. Применяется в помещениях с ограниченной вентиляцией - серверных, этажных щитах, метро, тоннелях. Коннектор ST/UPC соответствует стандарту TIA-455-10A и IEC 61754-4.

Преимущества

• Металлический корпус разъёма повышает долговечность при частых подключениях;
• LSZH-оболочка делает пигтейл безопасным для внутренней прокладки в зданиях;
• UPC-полировка обеспечивает низкий уровень отражения (≤ -50 dB), что важно для высокоскоростных каналов;
• Стандартная длина 1 м оптимальна для кратковременных соединений без лишнего провода;
• Жёлтый цвет позволяет легко отличить одномодовые линии от многомодовых (оранжевые).

Ограничения применения

• Не предназначен для внешней прокладки - отсутствует защита от UV-излучения и влаги;
• Не работает с коннекторами SC, LC, FC - требуется адаптер для перехода;
• Не рекомендован для мобильных или часто перемещаемых решений - ST-коннектор требует вращения для фиксации, что медленнее, чем push-pull;
• Длина 1 м ограничивает применение в случаях, когда требуется большее свободное пространство для маршрутизации.

Примеры использования

• Подключение оптического кабеля от стеновой точки к ONU в квартире при реализации FTTH;
• Финальное соединение в распределительной коробке между основным кабелем и патч-панелью в серверной комнате;
• Завершение волоконно-оптической линии на панели ODF в телеком-узле;
• Переход от стационарного кабеля к SFP-модулю в промышленном коммутаторе.

Практические советы

• Перед подключением всегда проверяйте чистоту торца ST-коннектора - пыль и грязь вызывают значительные потери сигнала;
• При монтаже не затягивайте винт слишком сильно - можно повредить цилиндрический цоколь;
• Используйте этот пигтейл только с одномодовым кабелем - попытки использовать его с многомодовым приведут к большим потерям;
• Храните в защищённом состоянии - ST-коннектор имеет открытую рабочую поверхность, её следует закрывать колпачком при неиспользовании;
• Артикул 27874 от Hyperline - это серийный продукт с контролируемым качеством; при замене лучше выбирать тот же артикул для сохранения согласованности сети.
