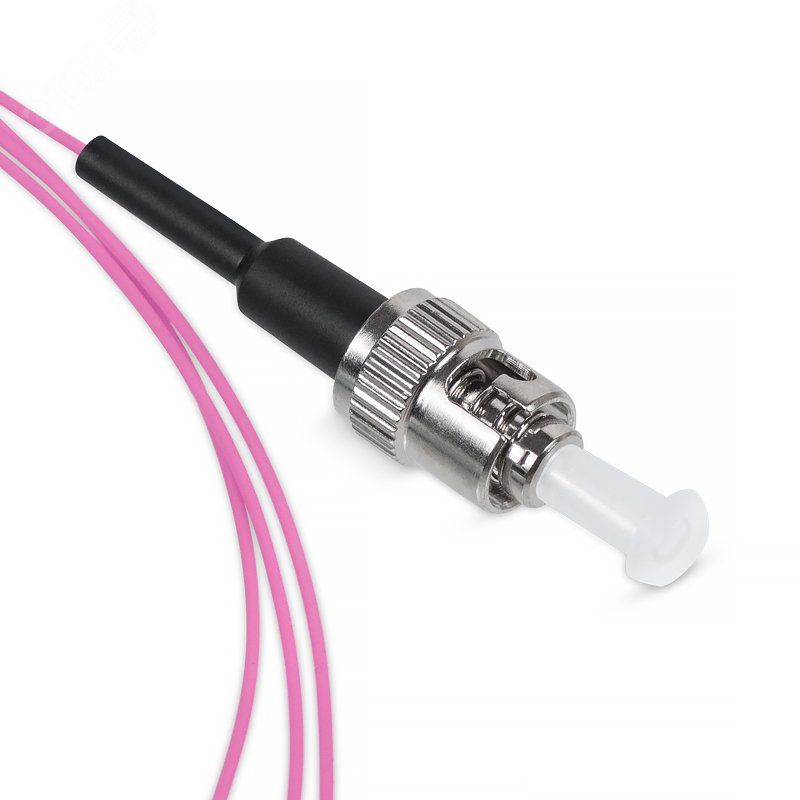

Пигтейл ST 50/125 mm (OM4) 1.5м LSZH - PT-ST-50-OM4 Cabeus 8906c

Пигтейл Cabeus ST 50/125 мм (OM4) 1.5м LSZH - это готовый оптический монтажный шнур с одним коннектором, предназначенный для соединения волокон в оптических кроссах. Применяется в сетях передачи данных, где требуется надёжная и компактная коммутация многомодового волокна OM4.

Назначение и область применения

Пигтейл Cabeus ST 50/125 мм (OM4) 1.5м LSZH используется исключительно внутри оптических распределительных щитов (кроссов). Его задача - связать сварную точку основного оптического кабеля с фронтальной панелью кросса через адаптер. Благодаря этому обеспечивается быстрое подключение, тестирование и обслуживание линий без необходимости постоянной сварки на месте.

Подходит для установки в центрах обработки данных, телекоммуникационных узлах, системах IPTV, IP-камер и других средах, где применяются многомодовые сети OM4.

Технические характеристики

• Тип волокна: OM4 (многомодовое, оптимизированное для скоростей до 100 Гбит/с)
• Размер сердечника/оболочки: 50/125 мкм
• Длина: 1,5 метра
• Оболочка: LSZH (Low Smoke Zero Halogen - малодымная, безгалогенная, безопасная при горении)
• Коннектор: ST (стандартный поворотный тип, часто встречается в старых и промышленных системах)
• Оконцовка: односторонняя (только один конец имеет коннектор, второй - для сварки)

Совместимость и монтаж

Пигтейл Cabeus ST 50/125 мм (OM4) 1.5м LSZH совместим с любыми оптическими адаптерами типа ST, установленными на панелях кроссов. Для монтажа:

• Один конец (без коннектора) зачищается и сваривается с волокном из основного кабеля;
• Затем он помещается в термоусадочную трубку и фиксируется в боксе кросса;
• Коннектор ST вставляется в соответствующий адаптер на лицевой стороне панели.

Не используйте этот пигтейл как удлинитель или внешний кабель - он не предназначен для прокладки вне кросса и не имеет механической защиты для открытой эксплуатации.

Безопасность и стандарты

Материал оболочки LSZH соответствует требованиям безопасности для помещений с высокой плотностью оборудования - при возгорании выделяет минимальное количество дыма и не содержит галогенов, что снижает коррозионную активность продуктов горения. Соответствует международным нормам для внутренней оптоволоконной инфраструктуры.

Преимущества

• Готовая оконцовка ST - экономит время на сборке, не требует наличия сварочного аппарата на месте подключения.
• LSZH-оболочка делает пигтейл безопасным для установки в закрытых помещениях, серверных и этажных шкафах.
• Стандарт OM4 обеспечивает поддержку современных скоростей (до 100 Гбит/с) на расстояниях до 550 м.
• Фиксированная длина 1,5 м оптимальна для большинства стандартных кроссов - позволяет избежать перегибов и лишнего провода.

Ограничения применения

• Не подходит для одно модовых систем (SMF) - отличается по размеру ядра (50 мкм против 9 мкм).
• Коннектор ST устаревающий формат; не совместим с LC, SC, FC без переходника.
• Не предназначен для наружной прокладки, подверженности механическому воздействию или частым изгибам - только внутри кросса.
• Не заменяет патчкорды - не имеет коннекторов с обоих концов.

Примеры использования

• Подключение волокна от магистрального кабеля к порту на панели оптического кросса в серверной комнате.
• Использование в распределительных пунктах городских сетей FTTH, где сохранены legacy-решения на базе ST.
• Резервное подключение в промышленных контроллерных системах с устаревшей оптической архитектурой.

Практические советы

• Перед сваркой проверьте соответствие диаметра волокна - 50/125 мм должны точно совпадать с вводимым кабелем.
• Убедитесь, что адаптер на панели кросса также имеет тип ST - иначе потребуется переходник.
• Не допускайте резких изгибов пигтейла после монтажа - радиус изгиба минимум 30 мм.
• Храните запасные экземпляры Cabeus ST 50/125 мм (OM4) 1.5м LSZH в сухом месте, избегая перегрева и давления на оболочку.
