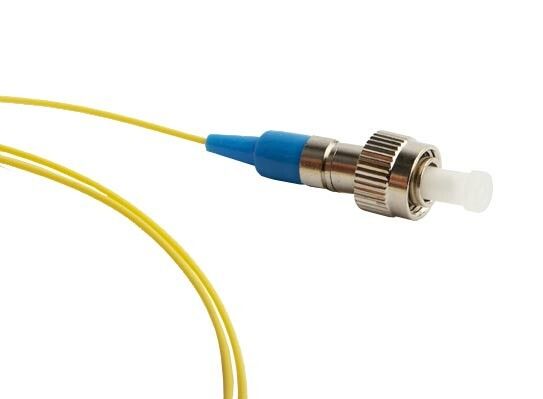

FPT-B9-9-FC/UR-1.5M-LSZH-YL Пигтейл волоконно-оптический SM 9/125 (OS2), FC/UPC, 1.5 м, LSZH | 245118 Hyperline FPT-B9-9-FC/UR-1.5M-YL

Пигтейл волоконно-оптический SM 9/125 (OS2) FC/UPC 1.5м LSZH от бренда Hyperline - это одномодовый оптический переходник с односторонним коннектором FC/UPC, предназначенный для соединения волоконно-оптического кабеля с оборудованием или распределительными панелями. Артикул fpt-b9-9-fc/ur-1.5m-yl используется в сетях FTTH, телекоммуникациях и локальных сетях, где требуется надежная и безопасная передача сигнала.

Назначение и область применения

Пигтейл волоконно-оптический SM 9/125 (OS2) FC/UPC 1.5м LSZH применяется для оконцевания волоконного кабеля на одном конце, чтобы подключить его к активному устройству (например, оптическому терминалу, коммутатору или сплиттеру). Он не является патч-кордом - второй конец остается свободным и требует последующего соединения с другим элементом системы через сварку, механическую муфту или специальную колодку. Подходит для установки в помещениях, на улице, в этажных щитах и на объектах FTTH.

Технические характеристики

• Тип волокна: OS2 - одномодовое, оптимизировано для работы на длинах волн 1310 и 1550 нм, поддерживает дальние расстояния до 20 км и выше.
• Размер ядра/оболочки: 9/125 мкм - стандарт для современных одномодовых систем.
• Тип разъема: FC/UPC - цилиндрический винтовой коннектор с улучшенной полировкой (UPC), обеспечивает низкое затухание и высокую стабильность соединения.
• Длина: 1,5 метра - оптимальна для внутренней маршрутизации в щитах и на панелях.
• Оболочка: LSZH (Low Smoke Zero Halogen) - материал не выделяет токсичных газов и мало дымит при нагреве, безопасен для закрытых помещений.
• Цвет: желтый - стандартизированная цветовая маркировка для одномодового волокна.
• Количество волокон: одно - предназначен для точечного подключения одного канала.

Совместимость и монтаж

Пигтейл совместим с любым оборудованием, имеющим FC-порт: оптические модули SFP/SFP+, патч-панели, ODF-рамки, распределительные коробки. Для монтажа необходимо зачистить и подготовить конец основного кабеля, затем выполнить соединение с пигтейлом методом сварки или механического соединения. После сборки рекомендуется проверить уровень потерь с помощью оптического тестера. Учитывайте посадочную зону - FC-коннектор имеет фиксированный диаметр 2,5 мм, что соответствует большинству стандартных адаптеров.

Безопасность и стандарты

Изделие соответствует требованиям безопасности: оболочка LSZH снижает риск распространения пламени и минимизирует выделение едких веществ при перегреве. Соответствует международным нормам IEC 60794 и ГОСТ Р 56000 для оптических кабельных изделий. Применяется в местах с повышенными требованиями к пожарной безопасности - офисах, жилых домах, метро, медицинских учреждениях.

Преимущества

• Высокая стабильность связи благодаря UPC-полировке - коэффициент отражения менее –50 дБ.
• Устойчивость к внешним воздействиям - LSZH-оболочка сохраняет целостность даже при длительной работе при температуре от -20C до +70C.
• Гибкость и долговечность - волокно OS2 рассчитано на многократные изгибы без потери качества сигнала.
• Четкая цветовая маркировка - желтый цвет исключает путаницу с многомодовым волокном (оранжевый).

Ограничения применения

• Не предназначен для прямого подключения к клиентскому оборудованию без второго конца - требует доработки (сварки или муфты).
• FC-коннектор несовместим с SC/LC портами без переходника - нельзя использовать напрямую в устройствах с другими типами разъемов.
• Не следует применять в условиях постоянного механического напряжения - не является силовым кабелем, чувствителен к перегибу и растяжению.
• Длина 1,5 м ограничивает использование в крупных распределительных сетях - для длинных трасс нужен другой тип кабеля.

Примеры использования

• Подключение оптического терминала ONT к распределительной коробке в квартире (FTTH).
• Завершение волокна в ODF-шкафе оператора связи.
• Создание ответвлений от главного кабеля в локальной сети предприятия.
• Монтаж в серверных помещениях для подключения оборудования с FC-интерфейсом.

Практические советы

• Перед монтажом всегда проверяйте чистоту коннектора - грязь вызывает значительные потери сигнала.
• Используйте защитные колпачки на открытый конец пигтейла до момента подключения - предотвращает повреждение торца волокна.
• При сварке соблюдайте минимальный радиус изгиба - не менее 30 мм, чтобы не нарушить структуру волокна.
• Артикул fpt-b9-9-fc/ur-1.5m-yl и продукт Hyperline подходят для замены аналогов с такими же параметрами - можно использовать в существующих системах без изменения проекта.
• Для массовой установки заказывайте партии с одинаковым номером серийного выпуска - гарантирует совпадение характеристик всех экземпляров.
