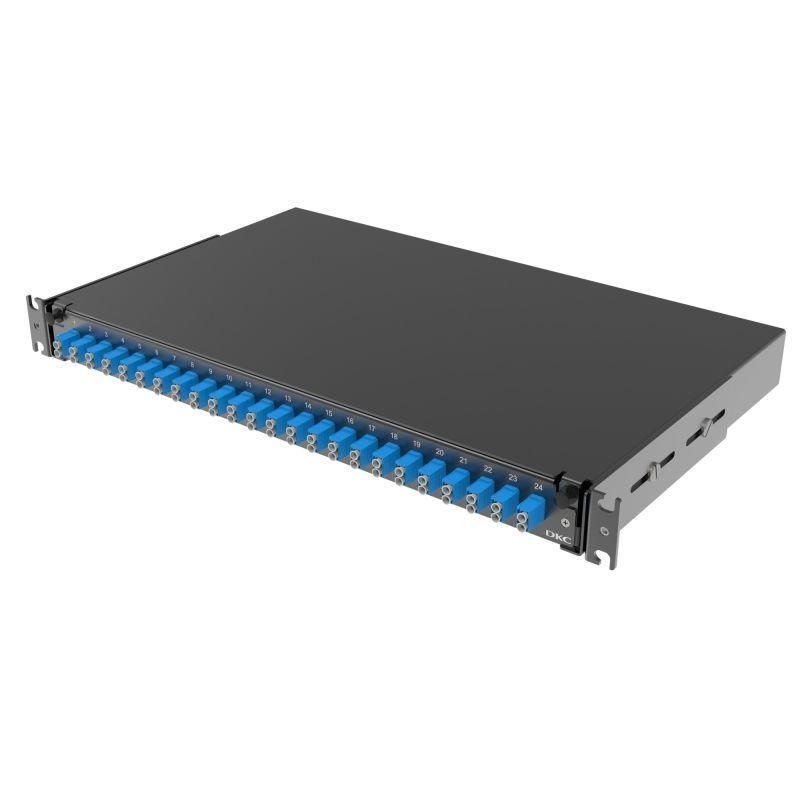

Оптическая полка выдвижная 1U с адатерами 24 х duplex LC OS2 в комплекте лицевой панелью, пигтейлами, сплайс-кассет(ой/ами) и гильзами КДЗС | RNFP9D ДКС RNFP9DLCU24

Полка оптическая выдвижная 1U с адаптерами 24 x duplex LC OS2 в комплекте с лицевой панелью, пигтейлами, сплайс-кассетой и гильзами КДЗС - это готовое решение для организации и защиты точек спlicing в телекоммуникационных шкафах. Бренд DKC IT предлагает эту модель как часть серии RAM telecom, обеспечивая надежную фиксацию и удобный доступ к оптоволоконным соединениям в центрах распределения и сетях FTTH.

Назначение и область применения

Полка оптическая выдвижная 1U предназначена для установки в стандартные 19-дюймовые шкафы и используется для сборки, обслуживания и управления оптическими соединениями. Подходит для центральных офисов операторов связи, точек доступа FTTx, серверных комнат и распределительных пунктов. Применяется там, где требуется частый доступ к волокнам - например, при ремонте, переподключении или тестировании сети.

Технические характеристики

• Высота: 1U (44,5 мм)
• Ширина: стандартная 19"
• Количество адаптеров: 24 × duplex LC
• Тип адаптеров: LC OS2 - совместимы с одноволновым многомодовым и одномодовым волокном
• Комплектация: лицевая панель, 24 пигтейла, одна сплайс-кассета, гильзы КДЗС
• Количество входов кабеля: 4
• Материал корпуса: металл, покрытие порошковой краской
• Механизм выдвижения: направляющие с доводчиком для плавного движения

Совместимость и монтаж

Полка оптическая выдвижная 1U с адаптерами 24 x duplex LC OS2 в комплекте с лицевой панелью, пигтейлами, сплайс-кассетой и гильзами КДЗС крепится через угловые кронштейны, которые позволяют регулировать глубину установки внутри шкафа. Установка выполняется на стандартные рейки 19". Все компоненты уже собраны - достаточно закрепить полку в шкафу и завести внутрь оптические кабели через четыре ввода. Пигтейлы предварительно подготовлены для подключения к оборудованию (OLT, ONT, маршрутизаторам).

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и защите оптических соединений в условиях эксплуатации в помещениях. Гильзы КДЗС обеспечивают герметичность и защиту сварных соединений от внешних воздействий. Нет специальной IP-защиты - применение допускается только во внутренних помещениях с контролируемой средой.

Преимущества

• Готовая комплектация снижает время монтажа - всё необходимое есть в одной единице
• Выдвижная панель позволяет работать с волокнами без демонтажа всего шкафа
• Упорядоченная организация пигтейлов и сплайсов минимизирует риск повреждения волокон
• Стандартные LC-адаптеры совместимы с большинством современного оборудования
• Регулируемые крепления обеспечивают плотную посадку даже в нестандартных шкафах

Ограничения применения

• Не предназначен для наружной установки - отсутствует защита от влаги и пыли
• Поддерживает только одномодовое волокно OS2; не работает с MMF (многомодовым)
• Максимальное количество волокон - 24 пары; для больших объемов потребуется несколько полок
• Не имеет встроенной системы управления питанием или мониторинга

Примеры использования

• Центральная станция оператора связи - распределение сигналов между абонентскими линиями
• FTTx-узел в жилом комплексе - точки подключения квартир к оптической сети
• Кабельная студия или ЦОД - организация переходов между трассами и активным оборудованием
• Обслуживание сетей провайдера - быстрый доступ к точкам спlicing при авариях

Практические советы

• Перед монтажом проверьте диаметр вводимых кабелей - они должны подходить под размеры четырех вводов
• Не перегибайте пигтейлы радиусом менее 30 мм - это вызывает потери сигнала
• При использовании нескольких таких полок в одном шкафу соблюдайте порядок нумерации для легкого администрирования
• При необходимости замены адаптеров - используйте оригинальные LC-адаптеры типа OS2, чтобы сохранить качество передачи
• После окончательной сборки проведите контрольное измерение затухания каждого канала - особенно важно после сплайсинга
