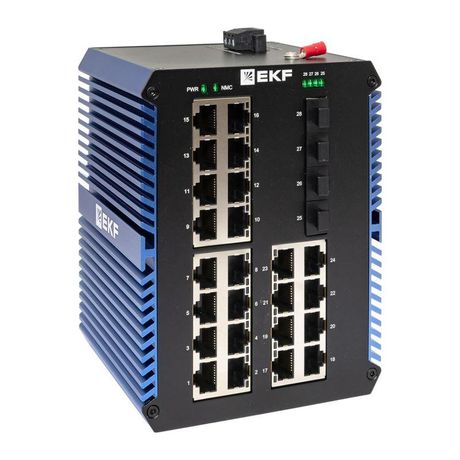

Промышленный неуправляемый коммутатор U-4GX/SFP-24GTP, 4 порта 1000Base-X SFP, 24 10/100/1000Base-T(X) RJ45 c PoE, монтаж на динрейку TSX |TSX-U EKF TSX-U-4GX/SFP-24GTP

Коммутатор неуправляемый промышленный EKF TSX-U-4GX/SFP-24GTP - это надёжное решение для построения жестких промышленных сетей Ethernet с питанием по Ethernet (PoE). Устройство сочетает 24 порта RJ45 с поддержкой PoE и 4 оптоволоконных порта SFP, обеспечивая гибкую связь между оборудованием на объектах с высокими требованиями к устойчивости.

Назначение и область применения

Коммутатор EKF TSX-U-4GX/SFP-24GTP создан для работы в условиях промышленной среды: цехах, на транспорте, в энергетике, на объектах ЖКХ и автоматизации. Он соединяет устройства, требующие питания через кабель - камеры наблюдения, терминалы, датчики, радиомодули - с серверами, контроллерами и другими сетевыми узлами. Четыре порта SFP позволяют организовать длинные линии связи по оптоволокну до 10–80 км, а 24 порта RJ45 обеспечивают подключение множества PoE-устройств без внешних блоков питания.

Технические характеристики

• 24 порта 10/100/1000BASE-T(X) RJ45 с поддержкой IEEE 802.3af/at (PoE+)
• 4 порта 1000BASE-X SFP - для подключения оптоволоконных модулей (multimode/singlemode)
• Максимальная мощность PoE: до 370 Вт (распределение автоматическое)
• Поддержка автоопределения скорости, дуплекса и типа кабеля (MDI/MDIX)
• Работа в температурном диапазоне: от –40C до +75C
• Степень защиты: IP30 (корпус из металла)
• Монтаж: на DIN-рейку стандарта TSX, TSX-U
• Питание: 48…57 В постоянного тока (через клеммы)
• Потребление без нагрузки: ~15 Вт; максимальное потребление с полной нагрузкой PoE: ~390 Вт

Совместимость и монтаж

Коммутатор EKF TSX-U-4GX/SFP-24GTP совместим с любыми SFP-модулями, соответствующими стандарту Gigabit Ethernet. Для подключения к оптоволокну используйте одиночный (single-mode) или многомодовый (multi-mode) SFP-модуль подходящего диапазона волн. Кабели RJ45 должны быть категории Cat5e или выше. Монтаж осуществляется на стандартную DIN-рейку шириной 35 мм (TSX / TSX-U). Коробка фиксируется защелками - установка занимает менее минуты. Подключение питания - через винтовые клеммы на задней панели. Никаких настроек не требуется - устройство работает сразу после включения.

Безопасность и стандарты

• Защита от перегрузки и короткого замыкания на портах PoE
• Соответствие стандартам: IEEE 802.3af, IEEE 802.3at, IEEE 802.3u, IEEE 802.3x
• Электромагнитная совместимость: EN 61000-6-2, EN 61000-6-4
• Ударопрочность: до 50 g (по IEC 60068-2-27)
• Виброустойчивость: до 5 g (по IEC 60068-2-6)

Преимущества

• Автоматическая работа - никаких настроек, ни IP-адресов, ни VLAN
• Высокая плотность портов: 28 портов в одном корпусе
• Гибридная архитектура: медные и оптические каналы в одном устройстве
• Широкий рабочий диапазон температур - подходит для холодных и жарких помещений
• Металлический корпус и DIN-монтаж повышают долговечность в вибрационных и запылённых зонах

Ограничения применения

• Не поддерживает управляемые функции: VLAN, QoS, ACL, SNMP - нельзя настраивать приоритеты трафика
• Мощность PoE распределяется динамически, но суммарно не более 370 Вт - при подключении 24 устройств по 15,4 Вт возможна перегрузка
• SFP-порты не поддерживают 100-Mbit/s - только 1 Gbps
• Нет резервирования питания - один вход, без redundancy
• Не предназначена для открытых площадок - степень защиты IP30 не защищает от брызг и пыли напрямую

Примеры использования

• Видеонаблюдение на заводе: 16 камер PoE + 4 оптоволоконных канала к центральному серверу
• Автоматизация конвейера: датчики, PLC и HMI подключены к коммутатору, который смонтирован рядом с пультом управления
• Железнодорожный узел: связь между сигнализацией, камерами и диспетчерской через оптоволокно и медные линии
• Теплоэнергетический пункт: сбор показаний счётчиков и датчиков температуры с передачей данных на АСУ ТП

Практические советы

• Перед монтажом проверьте суммарную мощность всех PoE-устройств - не превышайте 370 Вт
• Используйте качественные SFP-модули - совместимость гарантируется только с сертифицированными компонентами
• Для длительных линий по оптоволокну выбирайте single-mode SFP с длиной волны 1310 нм
• При использовании в сырых помещениях установите коммутатор внутри шкафа с герметичным вводом кабелей
• Обеспечьте достаточную вентиляцию вокруг корпуса - даже при IP30 перегрев снижает срок службы
• Запасайте 10–15% по мощности питания - это продлит жизнь блоку питания и предотвратит отключения
