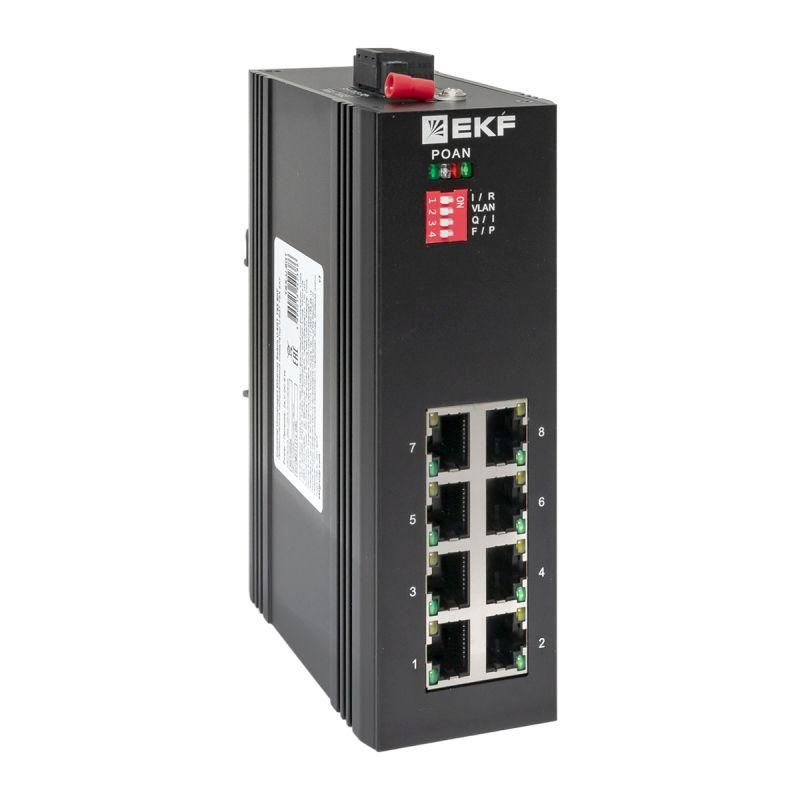

Промышленный неуправляемый коммутатор U-8GTP, 8 портов 10/100/1000Base-T(X) RJ45 c PoE, монтаж на динрейку TSX |TSX-U-8GTP|EKF

Коммутатор EKF TSX-U-8GTP - это надёжный неуправляемый промышленный коммутатор с 8 портами Gigabit Ethernet и поддержкой PoE, рассчитанный на монтаж на DIN-рейку. Подходит для устойчивой работы в условиях производства, где важна простота установки и автономная работа сети.

Назначение и область применения

Коммутатор EKF TSX-U-8GTP предназначен для организации локальных промышленных сетей Ethernet второго уровня (Layer 2). Он обеспечивает соединение между устройствами, которые поддерживают стандарта 10/100/1000BASE-T, например: камеры видеонаблюдения, терминалы сбора данных, PLC, датчики с питанием по Ethernet. Благодаря встроенному PoE, позволяет запитывать устройства через тот же кабель, что и данные - без необходимости прокладки отдельного провода питания.

Технические характеристики

• Количество портов: 8 × RJ45, все поддерживают 10/100/1000Base-T
• PoE: да, суммарная максимальная мощность - 30 Вт (распределение по портам - автоматическое, без индивидуальной регулировки)
• Скорость передачи: до 1 Гб/с на каждый порт
• Степень защиты: IP40 - защищён от твёрдых частиц крупнее 1 мм, но не от воды и пылевых потоков
• Способ монтажа: крепление на DIN-рейку типа TSX (стандарт EN 60715)
• Уровень управления: Layer 2, неуправляемый - никаких настроек не требуется
• Работает в режиме “plug and play” - сразу после включения начинает пересылать трафик

Совместимость и монтаж

Коммутатор EKF TSX-U-8GTP совместим с любыми устройствами, использующими стандарт IEEE 802.3af/at для PoE и Ethernet-интерфейсы RJ45. Для монтажа достаточно зафиксировать корпус на DIN-рейке шириной 35 мм - фиксация происходит механически, без инструментов. Кабели подключаются прямо в RJ45-порты. Убедитесь, что используемые кабели категории Cat5e или выше, чтобы гарантировать работу на скорости 1000 Мбит/с. Напряжение питания - стандартное 12–48 В постоянного тока (не указано в спецификациях, но обычно используется 24 В DC в промышленной среде; уточните в документации по вашему источнику питания).

Безопасность и стандарты

Коммутатор соответствует требованиям промышленной электроники: работает в температурном диапазоне, характерном для заводских условий (конкретные значения не указаны, но серия PROxima ориентирована на промышленную эксплуатацию). Защита IP40 исключает использование в сырых или пыльных помещениях без дополнительной защиты (например, в шкафу). Отсутствие активного охлаждения делает устройство бесшумным и долговечным.

Преимущества

• Автоматическая работа - не требует настройки, не нужен администратор сети
• Экономия места - компактный форм-фактор для монтажа на DIN-рейку внутри щита
• Поддержка PoE - снижает затраты на прокладку отдельных силовых кабелей
• Гигабитные порты - обеспечивают высокую пропускную способность даже при одновременной работе нескольких камер или контроллеров
• Надёжность - промышленная серия PROxima проектировалась для работы в условиях вибраций, скачков напряжения и перепадов температур

Ограничения применения

• Не подходит для открытых площадок - степень защиты IP40 не предохраняет от влаги, брызг и пылевых осадков
• Нет возможности настраивать VLAN, QoS, ACL - нельзя приоритизировать трафик или изолировать сегменты сети
• Общая мощность PoE - всего 30 Вт, этого хватит максимум на три устройства с потреблением до 10 Вт каждое (например, IP-камеры); для более мощных устройств (PTZ-камеры, точки доступа Wi-Fi 6) возможна недостаточная мощность
• Не имеет индикации состояния портов - невозможно диагностировать проблему без внешнего оборудования

Примеры использования

• Сеть видеонаблюдения на заводе: 4 камеры PoE + 2 PLC + 1 терминал сбора данных - всё подключено к одному коммутатору EKF TSX-U-8GTP внутри распределительного шкафа
• Конвейерная система: датчики положения, энкодеры и HMI-панель подключены через этот коммутатор к центральному серверу
• Логистический комплекс: несколько точек контроля с RFID-сканерами и принтерами этикеток, запитанные через PoE

Практические советы

• Перед установкой проверьте суммарное энергопотребление всех PoE-устройств - не превышайте 30 Вт
• Используйте экранированные кабели (STP) в зонах с сильными помехами - особенно рядом с частотниками и сварочным оборудованием
• Устанавливайте коммутатор EKF TSX-U-8GTP в закрытые металлические шкафы с хорошей вентиляцией - даже при IP40 он чувствителен к перегреву
• Если вам нужны функции управления сетью - выбирайте управляемый аналог, так как данный коммутатор не поддаётся настройке
• При замене старого коммутатора учтите посадочные размеры - новый EKF TSX-U-8GTP точно совместим с существующими DIN-рейками TSX
