Промышленный неуправляемый коммутатор U-1GX/SFP-4GTP, 1 порт 1000Base-X SFP, 4 порта 10/100/1000Base-T(X) RJ45 c PoE, монтаж на динрейку TSX |TSX-U-1G EKF TSX-U-1GX/SFP-4GTP

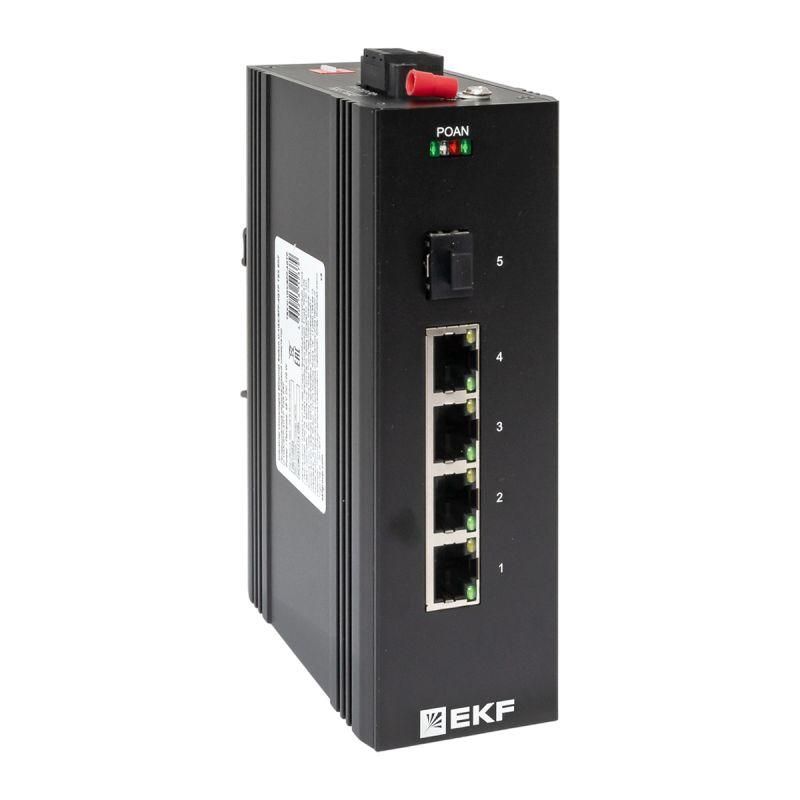

Коммутатор неуправляемый промышленный EKF TSX-U-1GX/SFP-4GTP - это надёжное решение для построения промышленных сетей Gigabit Ethernet с питанием по Ethernet (PoE). Устройство монтируется на DIN-рейку, не требует настройки и подходит для работы в жестких условиях производства.

Назначение и область применения

Коммутатор EKF TSX-U-1GX/SFP-4GTP используется для соединения промышленного оборудования в локальных сетях: камеры видеонаблюдения, PLC, терминалы, датчики, IP-телефоны и другие устройства с интерфейсом Ethernet. Поддерживает передачу данных со скоростью до 1 Гбит/с и одновременно обеспечивает питание через порты RJ45 - идеально для систем автономной автоматизации, конвейеров, станков и объектов с ограниченным доступом к электросетям.

Технические характеристики

• 4 порта RJ45 10/100/1000BASE-T(X) - автоматическая адаптация скорости и режима дуплекса
• 1 порт SFP 1000BASE-X - для подключения оптоволоконных модулей (SFP-модуль не в комплекте)
• PoE+ (IEEE 802.3at): суммарная мощность до 60 Вт, распределение по портам - автоматическое
• Максимальная мощность на один порт: 30 Вт
• Работает при температуре от –40C до +75C
• Степень защиты: IP30 (корпус из металла, защищён от внешних воздействий)
• Монтаж: на DIN-рейку типа TSX (стандарт EN 60715)
• Питание: 12–48 В постоянного тока (DC)
• Энергопотребление: до 70 Вт (включая PoE)

Совместимость и монтаж

Коммутатор EKF TSX-U-1GX/SFP-4GTP совместим с любыми устройствами, поддерживающими IEEE 802.3af/at (PoE/PoE+) и стандартизированные Ethernet-интерфейсы. Для подключения оптоволокна требуется отдельный SFP-модуль (например, многомодовый или одномодовый - в зависимости от длины трассы). Монтаж выполняется на стандартную DIN-рейку шириной 35 мм. Клеммы питания расположены сбоку - удобны для быстрого подключения проводов сечением до 2,5 мм2. Никаких переключателей или кнопок - всё работает сразу после подачи напряжения.

Безопасность и стандарты

• Защита от перегрузки и короткого замыкания на портах PoE
• Соответствие стандартам: IEC 61000-6-2 (электромагнитная совместимость), IEC 61131-2 (промышленные условия)
• Поддержка протоколов: IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3at

Преимущества

• Автоматическая работа - не нужна настройка, не требует ПО
• Устойчивость к экстремальным температурам - подходит для холодных цехов и нагреваемых зон
• Гибкая гибридная сеть: одновременная работа медных и оптоволоконных каналов
• Интеграция с существующими решениями EKF PROxima - единый стиль монтажа и компонентов
• Металлический корпус повышает устойчивость к механическим нагрузкам и помехам

Ограничения применения

• Не поддерживает управляемые функции: VLAN, QoS, ACL - нельзя фильтровать или приоритизировать трафик
• SFP-порт не имеет встроенного оптического модуля - его необходимо приобрести отдельно
• Общий бюджет PoE - 60 Вт; при подключении четырёх устройств по 30 Вт возможна перегрузка
• Не рекомендован для установки в помещениях с высокой влажностью или прямым попаданием воды - степень защиты IP30 не предполагает герметичность

Примеры использования

• Видеонаблюдение на заводе: 3 камеры PoE + один SFP-канал на центральный сервер
• Автоматизация сборочного участка: PLC, HMI-терминал и датчики подключены к коммутатору, питание - через PoE
• Система управления энергоресурсами: счётчики и контроллеры, связанные по меди и оптике

Практические советы

• Перед монтажом проверьте, что используемые SFP-модули соответствуют длине волоконной линии (многомодовые - до 550 м, одномодовые - до 10–40 км)
• При использовании PoE следите за суммарной мощностью подключенных устройств - не превышайте 60 Вт
• Для долговечной работы в условиях вибраций закрепите кабели хомутиками и избегайте резких изгибов
• Питание подводите стабильным источником DC - скачки напряжения снижают срок службы
• Порт SFP можно использовать как uplink для связи с другим коммутатором - например, для объединения нескольких участков сети
