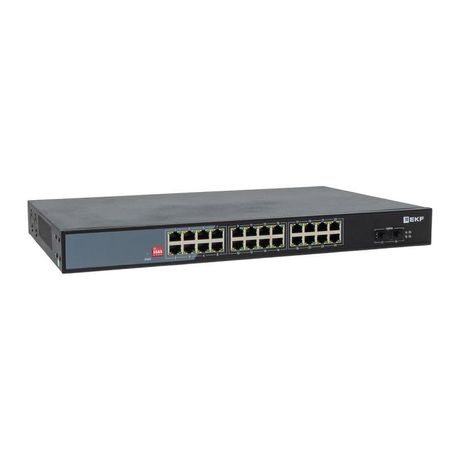

Промышленный неуправляемый коммутатор U-2GX/SFP-24GTP-R, 2 порта 1000Base-X SFP, 24 10/100/1000Base-T(X) RJ45 c PoE, монтаж в 19" стойку TSX |TS EKF TSX-U-2GX/SFP-24GTP-R

Коммутатор неуправляемый промышленный U-2GX/SFP-24GTP-R от EKF - это надёжное решение для передачи данных и питания по сети в промышленной среде. Устройство сочетает 24 порта Gigabit Ethernet с PoE и два SFP-слота для оптоволоконных соединений, обеспечивая устойчивую работу в условиях повышенной нагрузки и вибраций. Артикул TSX-U-2GX/SFP-24GTP-R рассчитан на монтаж в 19” стойку и подходит для систем автоматизации, видеонаблюдения и управления оборудованием.

Назначение и область применения

Коммутатор неуправляемый промышленный U-2GX/SFP-24GTP-R используется для построения жёстких, отказоустойчивых локальных сетей в промышленных объектах. Он подходит там, где требуется одновременная передача данных и питание через один кабель - например, для IP-камер, точек доступа Wi-Fi, терминалов сбора данных и других PoE-устройств. Благодаря SFP-портам возможна связь с удалёнными узлами по оптоволокну, что особенно важно на больших площадях или при наличии сильных помех.

Технические характеристики

• 24 порта RJ45 10/100/1000BASE-T(X) - поддерживают автоподбор скорости и типа кабеля (витая пара);
• 2 порта 1000BASE-X SFP - позволяют подключить оптический модуль для передачи данных на расстояние до нескольких километров;
• PoE+ (IEEE 802.3at): максимальная мощность на порт - 30 Вт, суммарная мощность PoE - до 370 Вт (зависит от модели блока питания);
• Уровень 2 - работает на канальном уровне OSI, пересылает данные по MAC-адресам без необходимости настройки;
• Защита IP40 - предохраняет от твёрдых частиц размером более 1 мм, но не защищает от воды и пылевой среды высокой плотности;
• Монтаж: стандартизованный крепёж для 19” стоек (TSX);
• Работает в режиме “plug and play”: никаких настроек не требуется.

Совместимость и монтаж

Коммутатор неуправляемый промышленный U-2GX/SFP-24GTP-R совместим с любыми устройствами, использующими стандарты IEEE 802.3af/at для PoE и Ethernet 10/100/1000BASE-T. Для работы с SFP-портами необходимо использовать совместимые оптические модули (SFP, 1000BASE-SX/LX). Крепление осуществляется на DIN-рейку или в шасси 19” стойки с помощью боковых кронштейнов. Обязательно проверьте наличие достаточного запаса мощности в источнике питания - суммарная нагрузка всех PoE-устройств не должна превышать допустимую мощность устройства.

Безопасность и стандарты

Коммутатор соответствует требованиям EN 61000-6-2 (электромагнитная совместимость) и EN 61000-6-4 (эмиссии). Защита IP40 соответствует IEC 60529. Поддерживает стандарты IEEE 802.3 (Ethernet), IEEE 802.3af (PoE) и IEEE 802.3at (PoE+). Нет сертификации ATEX или IECEx - не предназначен для взрывоопасных зон.

Преимущества

• Автоматическая работа - не требует настройки, идеально подходит для простых и масштабируемых сетей;
• Высокая плотность портов - 24 RJ45 + 2 SFP в одном корпусе экономят место в шкафу;
• Поддержка PoE+ позволяет подключать современные камеры, точки доступа и другие энергоёмкие устройства;
• Промышленный дизайн - устойчив к вибрациям, широкому температурному диапазону и скачкам напряжения;
• Интеграция с экосистемой EKF PROxima - совместим с другими компонентами серии для унифицированного решения.

Ограничения применения

• Не поддерживает VLAN, QoS, SNMP - нельзя настраивать приоритеты трафика или мониторить состояние сети;
• IP40 недостаточно для открытых помещений, сырых цехов или мест с постоянным воздействием воды и пыли;
• Отсутствие резервирования питания - при выходе из строя блока питания вся сеть прекращает работу;
• Не рекомендован для использования в зонах с риском взрыва или химической агрессивной среды;
• Максимальная мощность PoE - 30 Вт на порт; устройства с потреблением выше этого значения не будут работать.

Примеры использования

• Система видеонаблюдения: 20 IP-камер с PoE+ подключены к RJ45-портам, две камеры на удалённых участках - через SFP-порты по оптоволокну;
• Производственный конвейер: контроллеры, датчики и HMI-терминалы получают питание и данные через один кабель;
• Здание с автоматизированными системами: беспроводные точки доступа, системы контроля доступа и сигнализация подключены к одному коммутатору без лишней проводки;
• Логистический комплекс: оборудование на складе, включая RFID-ридеры и терминалы, питается и связано через TSX-U-2GX/SFP-24GTP-R.

Практические советы

• Перед установкой убедитесь, что источник питания выдаёт достаточную мощность - сумма потребления всех PoE-устройств не должна превышать 370 Вт;
• Для SFP-портов выбирайте модули с подходящей длиной волны (SX для многомодового, LX для одно-модового) и расстоянием передачи;
• При использовании вибрационных машин или оборудования с частыми перегрузками - закрепите кабели фиксаторами, чтобы избежать механического повреждения портов;
• Не подключайте к этому коммутатору устройства, требующие управляемых функций - он не умеет фильтровать трафик или создавать VLAN;
• Для долговечности работы в холодных помещениях - следите, чтобы температура окружающей среды не опускалась ниже указанной в документации (обычно -10C).
