Промышленный неуправляемый коммутатор U-2GX/SFP-8GTP, 2 порта 1000Base-X SFP, 8 портов 10/100/1000Base-T(X) RJ45 c PoE, монтаж на динрейку TSX |TSX-U- EKF TSX-U-2GX/SFP-8GTP

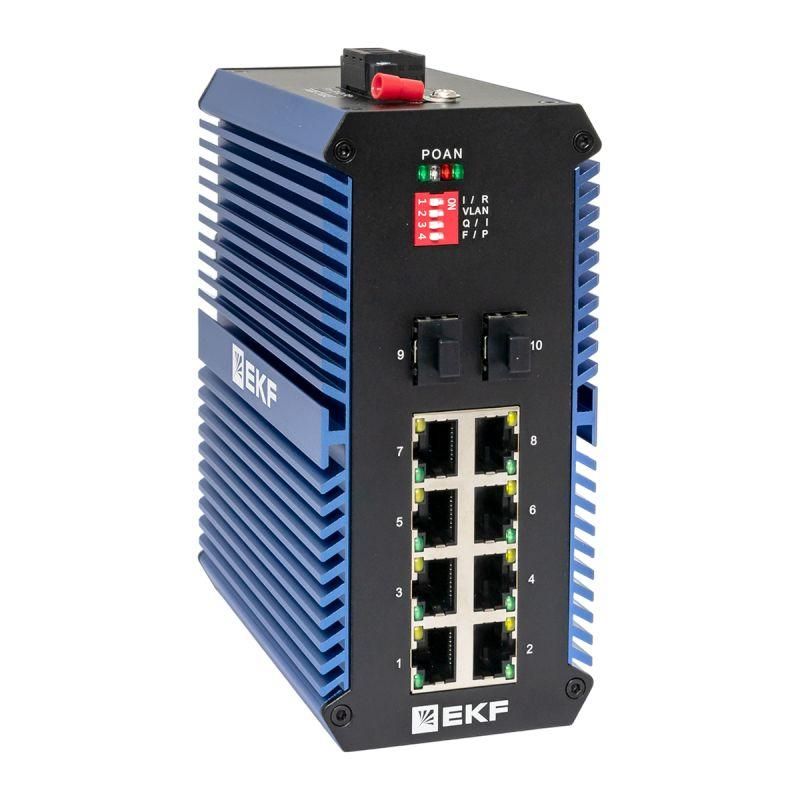

Коммутатор неуправляемый промышленный EKF PROxima TSX-U-2GX/SFP-8GTP - это надёжное решение для построения жестких промышленных сетей с питанием через Ethernet. Устройство сочетает восемь портов RJ45 с поддержкой PoE и два SFP-слота для оптоволоконных соединений, всё в компактном корпусе с креплением на DIN-рейку.

Назначение и область применения

Коммутатор неуправляемый промышленный EKF PROxima TSX-U-2GX/SFP-8GTP используется там, где нужна устойчивая проводная связь без сложной настройки. Подходит для промышленной автоматизации: подключение камер наблюдения, терминалов сбора данных, PLC, датчиков и других устройств, которым требуется питание и передача данных по одному кабелю. Применяется на заводах, в цехах, на транспорте, в системах видеонаблюдения вне помещений при условии установки в защищённую шкафу.

Технические характеристики

• Порты RJ45: 8 × 10/100/1000BASE-T(X), автопереход между скоростями и режимами (MDI/MDIX)
• SFP-порты: 2 × 1000BASE-X, поддерживают модули Single Mode / Multi Mode
• PoE: да, IEEE 802.3af/at, максимальная мощность на порт - 30 Вт
• Общая мощность PoE: до 120 Вт (распределение автоматическое)
• Уровень модели: Layer 2 (неуправляемый, без VLAN, QoS, ACL)
• Защита: IP40 - против твердых частиц, без защиты от воды
• Монтаж: на DIN-рейку типа TSX (стандарт EN 60715)
• Работа при температуре: от –40 C до +75 C (указано производителем для серии PROxima)

Совместимость и монтаж

Коммутатор неуправляемый промышленный EKF PROxima TSX-U-2GX/SFP-8GTP совместим с любыми устройствами, использующими стандарт Ethernet 10/100/1000 Base-T и SFP-модули 1 Gbps. Для работы с оптоволокном необходимо использовать отдельные SFP-модули (не входят в комплект). Крепление осуществляется на стандартную DIN-рейку шириной 35 мм. Установка возможна внутри распределительного щита или промышленного шкафа. Обязательно обеспечить доступ воздуха для охлаждения - корпус не имеет вентилятора, тепло рассеивается естественным образом.

Безопасность и стандарты

Соответствует требованиям IEC 61000-6-2 (электромагнитная совместимость для промышленной среды) и IEC 61000-6-4 (эмиссия помех). Поддерживает стандарты питания PoE: IEEE 802.3af (15,4 Вт) и IEEE 802.3at (30 Вт). Защита IP40 предотвращает попадание твёрдых предметов размером более 1 мм, но не защищает от влаги - использование вне герметичного шкафа запрещено.

Преимущества

• Автоматическая работа: не требует настройки, сразу после включения начинает пересылать данные
• Поддержка PoE: исключает необходимость отдельного питания для камер, датчиков и терминалов
• Гибридная архитектура: сочетание медных и оптоволоконных портов позволяет гибко строить сети
• Промышленная выносливость: работает в широком диапазоне температур, устойчив к вибрациям и скачкам напряжения
• Экономия места: компактный форм-фактор и крепление на DIN-рейку позволяют размещать его прямо в щите управления

Ограничения применения

• Не поддерживает управляемые функции: нельзя настраивать VLAN, приоритизацию трафика, фильтрацию MAC-адресов
• IP40 - недопустимо применение во влажных, пыльных или открытых условиях без корпуса
• SFP-порты не имеют встроенного светового сигнала - невозможно визуально проверить наличие связи без внешнего оборудования
• Максимальная суммарная мощность PoE - 120 Вт; при подключении нескольких высокомощных устройств (например, PTZ-камер) возможна перегрузка
• Не рекомендован для сетей с более чем 100 активных устройств из-за отсутствия контроля нагрузки

Примеры использования

• Цеховая система видеонаблюдения: 6 камер PoE + 2 камеры на оптоволокне → все подключены к одному коммутатору неуправляемый промышленный EKF PROxima TSX-U-2GX/SFP-8GTP
• Линия сборки: датчики, энкодеры и HMI-терминалы подключаются через RJ45-порты, а основной контроллер - через SFP-порт к серверу на другом этаже
• Железнодорожный узел: коммутатор установлен в боксе рядом с путём, обеспечивая связь между сигналами, датчиками и центральной системой

Практические советы

• Перед монтажом проверьте, что SFP-модули соответствуют длине волокна и типу передачи (Single Mode / Multi Mode)
• Используйте кабели категории Cat5e или выше - особенно при работе на 1 Гбит/с с PoE
• Учитывайте посадочную глубину: при установке на DIN-рейку оставьте минимум 5 см свободного пространства сверху и снизу для вентиляции
• Если планируете подключать устройства с потреблением >25 Вт, заранее просчитайте суммарную нагрузку - не превышайте 120 Вт
• Для долговечности не устанавливайте коммутатор неуправляемый промышленный EKF PROxima TSX-U-2GX/SFP-8GTP рядом с источниками тепла (частотники, контакторы)
