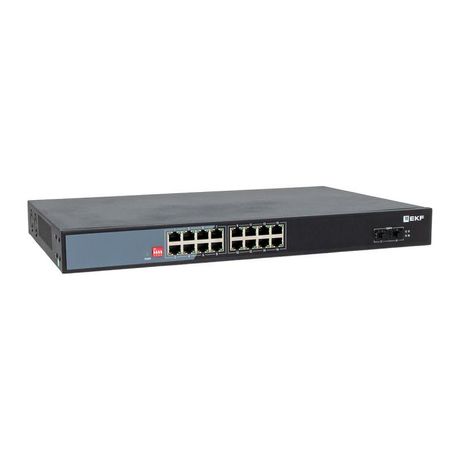

Промышленный неуправляемый коммутатор U-2GX/SFP-16GTP-R, 2 порта 1000Base-X SFP, 16 портов 10/100/1000Base-T(X) RJ45 c PoE, монтаж в 19" стойку TSX |T EKF TSX-U-2GX/SFP-16GTP-R

Коммутатор неуправляемый промышленный U-2GX/SFP-16GTP-R от EKF - надёжное решение для передачи данных и питания устройств в жёстких условиях. Этот коммутатор сочетает 16 портов PoE+ с двумя SFP-слотами для оптоволоконных соединений, что делает его идеальным для промышленной автоматизации, где важны простота установки и устойчивость к внешним воздействиям.

Назначение и область применения

Коммутатор неуправляемый промышленный U-2GX/SFP-16GTP-R создан для построения проводных локальных сетей в промышленной среде. Он обеспечивает одновременную передачу данных и питание через Ethernet (PoE+) к таким устройствам, как камеры наблюдения, точки доступа Wi-Fi, терминалы сбора данных и датчики. Подходит для использования на заводах, в цехах, на транспорте, в системах видеонаблюдения и АСУ ТП. Благодаря наличию двух SFP-портов, он легко интегрируется в существующую оптоволоконную инфраструктуру.

Технические характеристики

• Количество портов RJ45: 16 (10/100/1000 Мбит/с, автоопределение скорости)
• Количество портов SFP: 2 (1000Base-X, оптические, совместимы с модулями Single Mode / Multi Mode)
• PoE: Да, стандарт IEEE 802.3at (PoE+), максимальная мощность на порт - 30 Вт
• Общая мощность PoE: до 240 Вт (распределение между портами автоматическое)
• Уровень управления: Layer 2, неуправляемый - никаких настроек не требуется
• Защита от пыли и воды: IP40 (защита от твердых частиц >1 мм, без защиты от брызг)
• Монтаж: стандартизованный крепёж для 19" стоек (TSX)
• Работа в температурном диапазоне: не указана - см. рекомендации по применению

Совместимость и монтаж

Коммутатор неуправляемый промышленный U-2GX/SFP-16GTP-R монтируется в 19” стойку с помощью стандартных кронштейнов. Все RJ45-порты поддерживают автополярность (MDI/MDIX), поэтому можно использовать обычные patch-кабели без перекрестных. Для SFP-портов подходят любые Gigabit SFP-модули с интерфейсом 1000BASE-SX/LX. Убедитесь, что используемые кабели соответствуют категории Cat5e или выше. Кабель питания подключается к стандартному входу переменного тока - в комплект не входят блоки питания, они выбираются отдельно.

Безопасность и стандарты

Коммутатор соответствует требованиям безопасности для промышленного оборудования. Поддерживает стандарты IEEE 802.3 (Ethernet), IEEE 802.3af/at (PoE/PoE+). Защита IP40 предотвращает попадание крупных твёрдых частиц, но не защищает от влаги - не применяйте в сырых помещениях или на улице без дополнительной герметизации корпуса.

Преимущества

• Автоматическая работа - не требует настройки, сразу после включения начинает работать
• Поддержка PoE+ позволяет запитывать современные устройства без отдельных блоков питания
• Два SFP-порта обеспечивают гибкое подключение к дальним точкам сети через оптоволокно
• Промышленный дизайн - прочный металлический корпус, рассчитанный на длительную работу в условиях вибраций и перепадов температур
• Энергоэффективность - управление питанием по запросу устройства (не выдаёт 30 Вт всем портам постоянно)

Ограничения применения

• Не подходит для открытых площадок - степень защиты IP40 исключает использование вне помещений или в зонах с высокой влажностью
• Отсутствие управления - нельзя настраивать VLAN, QoS, ACL, портовые фильтры; подходит только для простых сетей
• Максимальная суммарная мощность PoE - 240 Вт; при подключении 8 устройств по 30 Вт будет достигнут лимит, остальные получат меньше или не будут питаться
• Не имеет вентилятора - работает на естественной теплоотводе; избегайте плотного расположения рядом с другими нагревающимися устройствами

Примеры использования

• Видеонаблюдение на производстве: 12 камер PoE + 2 точки доступа Wi-Fi, связанные с центральной системой через SFP-канал
• Конвейерная линия: датчики, энкодеры и HMI-терминалы подключены к коммутатору, который связан с PLC по оптоволокну
• Складская автоматизация: RFID-сканеры и принтеры этикеток, запитываемые через PoE, объединённые в единую сеть

Практические советы

• Перед монтажом проверьте суммарную мощность всех PoE-устройств - не превышайте 240 Вт
• Используйте качественные медные кабели Cat6 для длинных линий (>70 м), чтобы избежать потерь сигнала и снижения мощности PoE
• Для SFP-портов выбирайте модули с учётом расстояния: SX - до 550 м, LX - до 10–20 км
• При использовании в холодных помещениях убедитесь, что температура не опускается ниже допустимой - производитель не указывает диапазон, но для промышленных решений обычно минимум –10C
• Не закрывайте вентиляционные отверстия - даже без вентилятора нужен свободный воздухообмен
