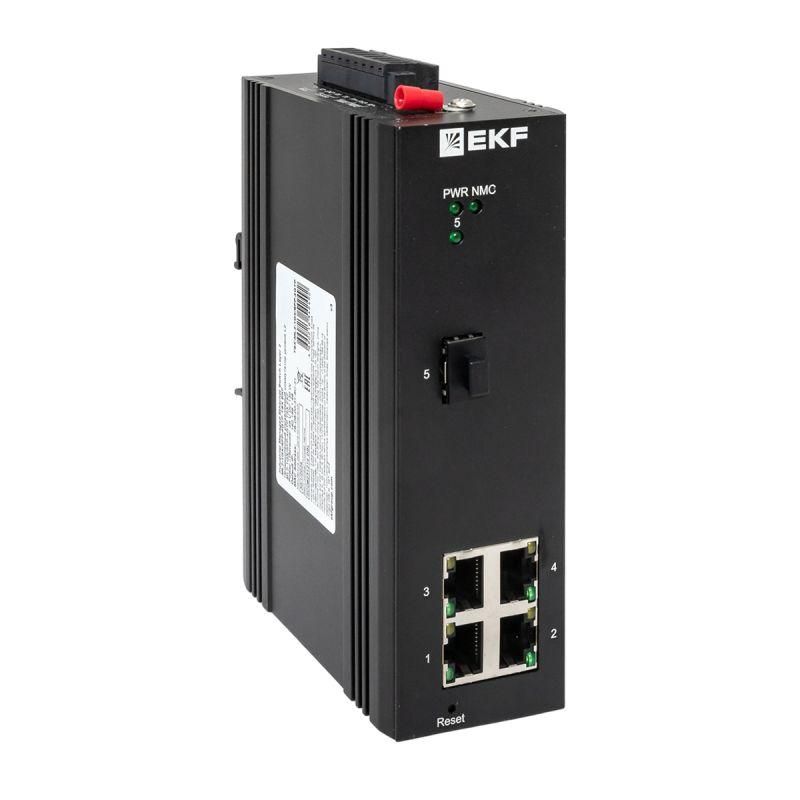

Промышленный управляемый коммутатор уровня L2 ML2-1GX/SFP-4GTP, 1 порт 1000Base-X SFP, 4 порта 10/100/1000Base-T(X) RJ45 c PoE, монтаж на динрейку TSX EKF TSX-ML2-1GX/SFP-4GTP

Коммутатор управляемый промышленный уровня L2 ML2-1GX/SFP-4GTP от EKF - это надёжное решение для построения устойчивых промышленных сетей Gigabit Ethernet с питанием устройств по стандарту PoE. Устройство рассчитано на монтаж на DIN-рейку и подходит для автоматизации, контроля доступа и передачи данных в жестких условиях.

Назначение и область применения

Коммутатор управляемый промышленный уровня L2 ML2-1GX/SFP-4GTP используется для соединения оборудования в промышленной среде: камеры видеонаблюдения, терминалы сбора данных, PLC, датчики и другие устройства с интерфейсом Ethernet. Он обеспечивает стабильную связь даже при перепадах температур, вибрациях и электромагнитных помехах. Поддержка PoE позволяет питать удалённые устройства без отдельного блока питания, снижая затраты на проводку.

Технические характеристики

• 4 порта RJ45 10/100/1000BASE-T(X) - автопереход между скоростями, совместимы с любыми Ethernet-устройствами;
• 1 порт SFP 1000BASE-X - оптический интерфейс для подключения к дальним узлам сети через волоконно-оптический кабель;
• PoE+ (IEEE 802.3at) - максимальная мощность на порт до 30 Вт, суммарная мощность PoE - до 60 Вт;
• Монтаж на DIN-рейку типа TSX - удобная фиксация в шкафах управления;
• Управление через Web-интерфейс и CLI (консольный порт) - гибкая настройка VLAN, QoS, STP, ACL;
• Работает в диапазоне температур от -40C до +75C - подходит для холодных цехов и жарких зон;
• Степень защиты IP30 - защищён от прикосновений и крупной пыли, но не от брызг воды.

Совместимость и монтаж

Коммутатор управляемый промышленный уровня L2 ML2-1GX/SFP-4GTP совместим с любыми устройствами, поддерживающими IEEE 802.3af/at (PoE/PoE+) и стандарты Ethernet. Для подключения к оптической линии требуется модуль SFP (не включён в комплект). Монтаж осуществляется на стандартную DIN-рейку шириной 35 мм (TSX). Крепление происходит за счёт защёлок сбоку корпуса - достаточно вставить и зафиксировать. Консольный порт (RJ45) требует переходника USB-to-RS232 для настройки с современных ПК.

Безопасность и стандарты

• Поддержка IEEE 802.3af / 802.3at (PoE/PoE+)
• Защита от перегрузки и короткого замыкания на портах PoE
• Соответствие требованиям EMC EN 61000-6-2, EN 61000-6-4
• Сертифицирован по стандартам IEC 61131-2 для промышленного оборудования

Преимущества

• Интеграция PoE+ и оптического порта в одном устройстве - экономия места в шкафу;
• Гибкое управление через веб-интерфейс - легко настраивать трафик, изолировать сегменты сети;
• Широкий температурный диапазон - работает там, где обычные офисные коммутаторы выходят из строя;
• Монтаж на DIN-рейку - совместим с большинством промышленных щитов и распределительных коробок.

Ограничения применения

• Не предназначена для установки во влажных помещениях без дополнительной защиты - степень IP30 не предохраняет от брызг и конденсата;
• Не поддерживает IPv6 и продвинутые функции L3 - не годится для маршрутизации между подсетями;
• Максимальная мощность PoE - 60 Вт; при одновременном подключении четырёх устройств по 30 Вт потребуется использовать не все порты;
• Оптический порт требует отдельного модуля SFP - он не входит в комплект и должен выбираться по типу волокна и дальности связи.

Примеры использования

• Система видеонаблюдения на заводе: 3 камеры PoE + один SFP-канал на центральный сервер;
• Автоматизированный конвейер: коммутатор установлен рядом с контроллером, питает датчики и передаёт данные по оптике в SCADA;
• Система контроля доступа: 4 терминала на входах, подключены к коммутатору, который отправляет журналы на сервер через SFP-линк.

Практические советы

• Выбирая SFP-модуль, убедитесь, что он соответствует длине волокна (например, 1000BASE-SX для многомодового, 1000BASE-LX для одно-модового);
• При использовании PoE проверьте потребление каждого устройства - не превышайте сумму 60 Вт;
• Перед первым запуском настройте VLAN для отделения трафика безопасности от управляющего;
• Для сложных сетей используйте CLI через консоль - она точнее и быстрее веб-интерфейса;
• Закрепите кабели с помощью хомутиков - вибрации в цехах могут повредить незакреплённые RJ45-соединения.
