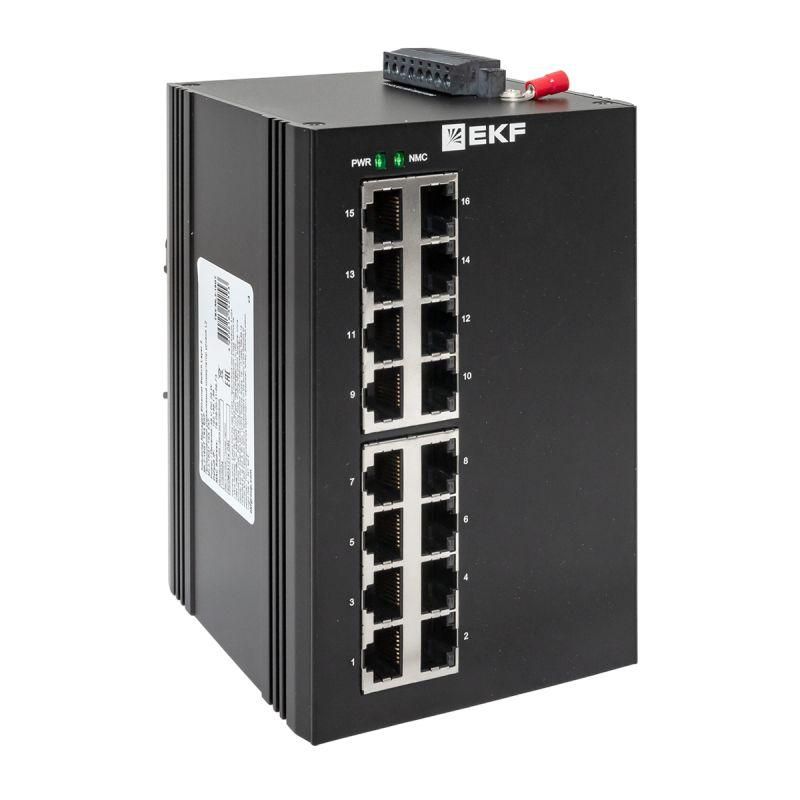

Коммутатор управляемый промышленный уровня L2 ML2-16GT от EKF - надёжное решение для построения устойчивых промышленных сетей Gigabit Ethernet. Устройство с 16 портами RJ45 и монтажом на DIN-рейку обеспечивает стабильную передачу данных в условиях заводской среды, особенно когда требуется контроль трафика и высокая отказоустойчивость.

Назначение и область применения

Коммутатор ML2-16GT используется для организации локальных сетей в промышленной автоматизации. Он соединяет устройства с интерфейсом Ethernet: контроллеры, HMI-панели, датчики, камеры наблюдения, приводы и другие терминалы. Подходит для установки в щитовые комнаты, на производственные линии, в цехах с повышенным уровнем вибраций и перепадов температур. Применяется в машиностроении, пищевой промышленности, энергетике и логистических комплексах.

Технические характеристики

• Количество портов: 16 × RJ45, 10/100/1000Base-T(X)
• Скорость передачи: до 1 Гбит/с на каждый порт (автоматическое определение скорости)
• Уровень управления: Layer 2 (L2) - VLAN, QoS, IGMP Snooping, STP/RSTP
• Метод управления: Web-интерфейс и CLI через консольный порт (RS-232)
• Монтаж: на DIN-рейку типа TSX (стандарт EN 60715)
• Питание: 12–48 В постоянного тока (DC), с возможностью резервирования
• Работает при температурах от –40C до +75C
• Степень защиты: IP40 (защита от доступа пальцев и твердых частиц >1 мм)

Совместимость и монтаж

Коммутатор ML2-16GT совместим с любыми устройствами, поддерживающими стандарта IEEE 802.3u (Fast Ethernet) и IEEE 802.3ab (Gigabit Ethernet). Для монтажа используйте стандартную DIN-рейку TSX шириной 35 мм. Крепление осуществляется защёлками на корпусе - достаточно вставить устройство в рейку и зафиксировать. Консольный порт RS-232 позволяет подключить ноутбук напрямую для первичной настройки без сети. Все порты автонеготируют скорость и режим дуплекса - подключение к оборудованию 10/100/1000 Мбит/с происходит без ручной настройки.

Безопасность и стандарты

Коммутатор соответствует требованиям IEC 61000-6-2 (электромагнитная совместимость для промышленной среды) и IEC 61131-2 (эксплуатация в жестких условиях). Защита IP40 предотвращает попадание крупных твёрдых предметов, но не рассчитана на пыль, брызги воды или влагу. Не предназначена для открытых площадок или помещений с высокой влажностью без дополнительной защиты в шкафу.

Преимущества

• Высокая плотность портов - 16 гигабитных портов в компактном корпусе
• Поддержка VLAN позволяет изолировать трафик между группами оборудования (например, безопасность и управление)
• RSTP обеспечивает быстрое восстановление связи при обрыве кабеля
• Широкий диапазон рабочих температур делает его пригодным для холодных и жарких цехов
• Гибкая система управления: можно настраивать как через веб-интерфейс, так и командной строкой

Ограничения применения

• Не имеет портов SFP - нельзя использовать оптоволоконные соединения
• Защита IP40 исключает использование вне закрытых шкафов
• Нет PoE - не питает удалённые устройства (камеры, точки доступа) по Ethernet
• Отсутствие SNMPv3 и других продвинутых протоколов безопасности - не подходит для критически важных систем с требованием шифрования

Примеры использования

• Связь PLC-контроллеров с HMI-терминалами на сборочной линии
• Объединение видеокамер и регистраторов в системе видеонаблюдения цеха
• Интеграция частотных преобразователей и датчиков в единую сеть SCADA
• Локальная сеть для управления насосными станциями в водоснабжении

Практические советы

• Перед установкой проверьте напряжение питания - допустимый диапазон 12–48 В DC. Используйте источник с запасом мощности для стабильной работы
• Для сложных сетей с несколькими VLAN рекомендовано начинать настройку через Web-интерфейс - он нагляднее CLI
• При использовании в вибрационной среде убедитесь, что кабели зафиксированы хомутиками - свободные провода могут повредить контакты RJ45
• Если нужна резервная цепь питания - подключите два источника к двум входам питания (если модель поддерживает); ML2-16GT позволяет это сделать
• Запомните: этот коммутатор - L2, значит, он не маршрутизирует между подсетями. Для этого потребуется внешний маршрутизатор
