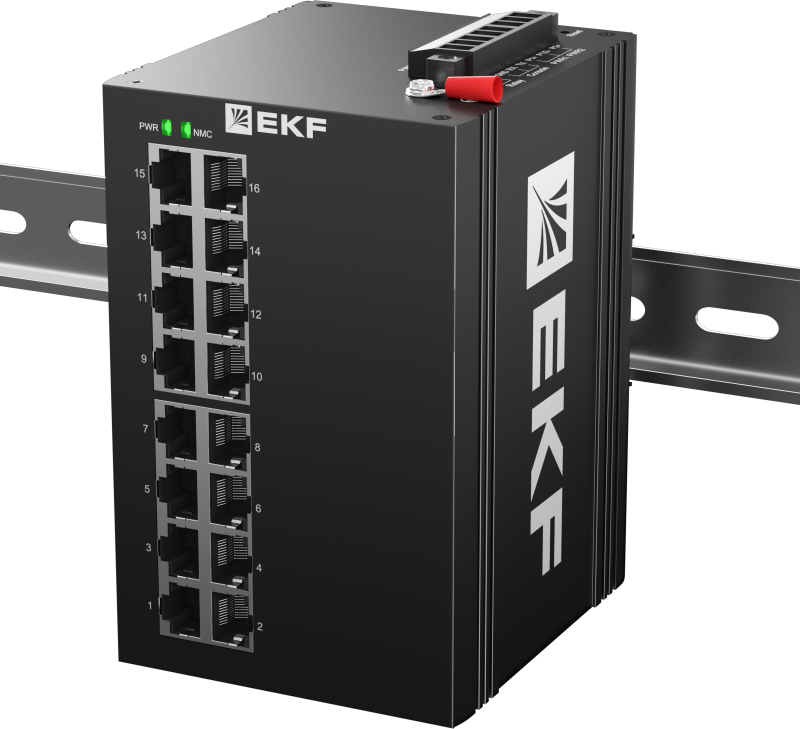

Коммутатор управляемый промышленный уровня L2 ML2-16GTP от EKF - это надёжное решение для построения промышленных сетей Gigabit Ethernet с питанием устройств по технологии PoE. Устройство рассчитано на монтаж на DIN-рейку и предназначено для работы в жестких условиях производства. Артикул tsx-ml2-16gtp обеспечивает совместимость с системами автоматизации, где важны стабильность и удалённая настройка.

Назначение и область применения

Коммутатор управляемый промышленный уровня L2 ML2-16GTP используется для организации проводной сети в промышленной среде: на заводах, в цехах, на транспорте, в энергетике и других местах с высокими требованиями к надёжности. Он соединяет устройства с интерфейсом RJ45 - камеры наблюдения, терминалы, PLC, датчики, IP-телефоны - и одновременно питает их через PoE, исключая необходимость отдельного питания.

Технические характеристики

• Количество портов: 16 × RJ45 10/100/1000Base-T(X)
• Поддержка PoE: IEEE 802.3af/at (до 30 Вт на порт)
• Общая мощность PoE: до 120 Вт
• Максимальная пропускная способность: 32 Гб/с (непрерывный режим)
• Режим управления: Layer 2 (VLAN, QoS, STP, IGMP Snooping)
• Интерфейсы настройки: Web-интерфейс, CLI через консольный порт (RJ45)
• Монтаж: на DIN-рейку типа TSX
• Питание: 24–48 В постоянного тока (DC)
• Защита корпуса: IP30
• Рабочая температура: от –40 C до +75 C
• Габариты: 149×100×45 мм

Совместимость и монтаж

Коммутатор управляемый промышленный уровня L2 ML2-16GTP устанавливается на стандартную DIN-рейку TSX шириной 35 мм. Все порты поддерживают автоподбор скорости и режима дуплекса - подключение к любому оборудованию 10/100/1000 Мбит/с происходит автоматически. Консольный порт позволяет подключить ПК напрямую для первичной настройки через терминал (например, PuTTY). Для подключения к сети используйте UTP/STP категории 5e или выше.

Безопасность и стандарты

Коммутатор соответствует нормам EMC IEC 61000-6-2 и IEC 61000-6-4, что гарантирует устойчивость к помехам в промышленной среде. Поддержка протоколов IEEE 802.3af/at обеспечивает безопасное питание устройств. Защита IP30 предотвращает доступ к внутренним компонентам, но не защищает от пыли и влаги - не применяйте в открытых помещениях без боксов.

Преимущества

• Высокая плотность портов: 16 гигабитных портов в компактном корпусе
• PoE+ на всех портах - экономия на кабелях и блоках питания
• Широкий диапазон рабочих температур - работает даже в холодных цехах
• Web-интерфейс и CLI - удобная настройка как для новичков, так и для опытных инженеров
• Стандартный монтаж на DIN-рейку - легко интегрируется в шкафы автоматики

Ограничения применения

• Не поддерживает SFP-порты - нельзя использовать оптоволокно
• Общая мощность PoE ограничена 120 Вт - не хватит для 16 камер с высоким потреблением
• IP30 - требует установки внутри закрытого шкафа, не выдерживает влажность и пыль
• Нет резервирования питания - рекомендуется использовать внешний источник с UPS

Примеры использования

• Система видеонаблюдения: 12 IP-камер + 4 терминала на сборочном участке
• Автоматизация конвейера: PLC, датчики давления, HMI-панели
• Энергообъект: SCADA-узлы, реле защиты, счетчики
• Логистический комплекс: терминалы склада, RFID-ридеры, Wi-Fi точки

Практические советы

• Перед монтажом проверьте суммарное потребление PoE-устройств - не превышайте 120 Вт
• Для долгой работы в условиях перепадов температур выбирайте источник питания с запасом по мощности
• Настройте VLAN для изоляции трафика безопасности (камеры) и управления (PLC)
• Используйте консольный порт для восстановления пароля или диагностики при сбоях Web-интерфейса
• При использовании в шкафу обеспечьте вентиляцию - нагрев при максимальной нагрузке может достигать 60 C
