Промышленный управляемый коммутатор, 4х100Base-FX, 1000Base-X SFP слота, 16х10/100/1000Base-T(X) портов RJ45, консольный порт Mini USB, поддержка PROFINET, 24-48В DC (18-72В DC), с резервированием - N2000-4GX16GEPN-P1 ДКС

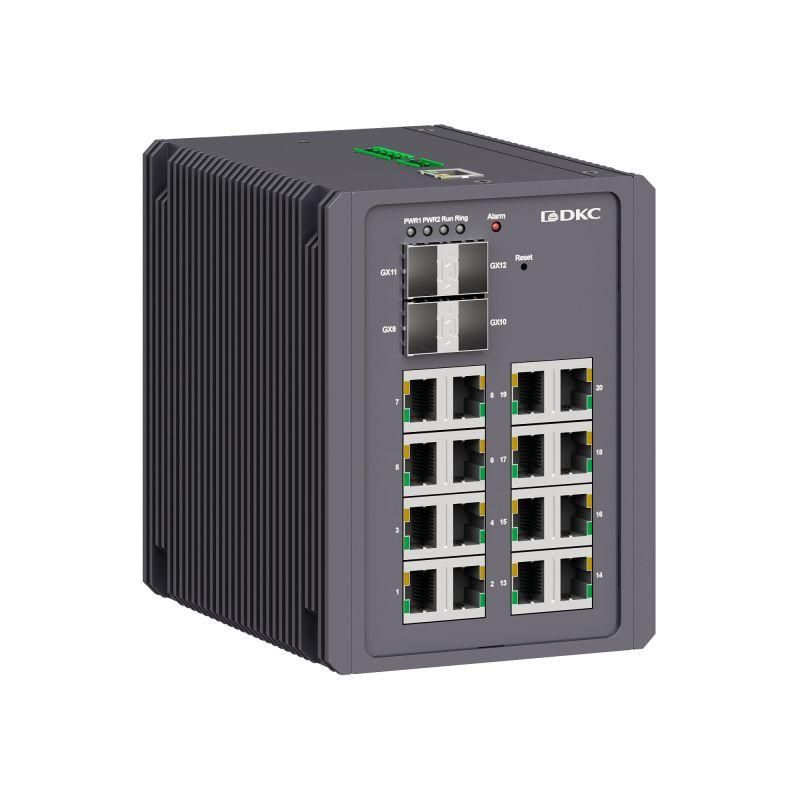

Промышленный управляемый коммутатор DKC N2000-4GX16GEPN-P1 предназначен для построения надёжных сетей в жестких условиях производства. Он сочетает 16 медных портов и 4 оптоволоконных слота с поддержкой PROFINET, резервированием питания и широким диапазоном рабочих температур, что делает его устойчивым решением для автоматизированных систем.

Назначение и область применения

Промышленный управляемый коммутатор DKC N2000-4GX16GEPN-P1 используется для создания отказоустойчивых промышленных сетей, где важны скорость, надёжность и совместимость с промышленными протоколами. Подходит для связи контроллеров, датчиков, приводов и HMI-устройств в цехах, на конвейерах, в энергетике, транспорте и перерабатывающих производствах. Особенно эффективен там, где требуется интеграция с PROFINET, Ethernet/IP или Modbus/TCP.

Технические характеристики

• Портов 10/100/1000Base-T (RJ45): 16
• Модульных слотов SFP: 4 (поддерживают 100Base-FX и 1000Base-X)
• Уровень управления: Layer 2
• Питание: 24–48 В постоянного тока, допускает колебания от 18 до 72 В DC
• Резервирование питания: да - два входа для подключения двух источников
• Консольный порт: Mini USB для настройки через терминал
• Степень защиты: IP40 - защищён от доступа пальцами и твёрдыми частицами >1 мм, но не от воды
• Рабочая температура: от -40 C до +75 C
• Способ монтажа: крепление на DIN-рейку 35 мм
• Интерфейсы управления: CLI, Telnet, веб-интерфейс, SNMPv1/v2c/v3

Совместимость и монтаж

Промышленный управляемый коммутатор DKC N2000-4GX16GEPN-P1 монтируется на стандартную DIN-рейку. Для подключения оптики используются SFP-модули - они выбираются отдельно в зависимости от расстояния и типа волокна (например, многомодовое или одномодовое). Медные порты поддерживают автоопределение скорости и режима дуплекса. Резервированное питание требует подключения двух источников напряжения - один основной, второй резервный. Консольный порт Mini USB позволяет подключить устройство к компьютеру через USB-to-serial адаптер для первичной настройки.

Безопасность и стандарты

Промышленный управляемый коммутатор DKC N2000-4GX16GEPN-P1 обеспечивает уровень кибербезопасности, соответствующий требованиям промышленных сетей: шифрование через SSL/HTTPS, безопасный удалённый доступ по SSH, аутентификация пользователей через RADIUS и TACACS+, изоляция портов, классификация пользователей и поддержка IEEE 802.1X. Все функции настраиваются через интерфейсы управления и не требуют дополнительного оборудования.

Преимущества

• Поддержка PROFINET и других промышленных протоколов - сразу готов к работе в автопроме и машиностроении
• Широкий диапазон питания (18–72 В DC) - совместим с большинством промышленных источников
• Резервирование питания повышает uptime системы - минимизирует простои при сбоях
• Работа при экстремальных температурах (-40…+75 C) - подходит для холодных цехов и нагреваемых зон
• Гибкая настройка через несколько интерфейсов - удобно для команд разного уровня
• SFP-слоты позволяют гибко выбирать тип оптоволоконного соединения - от 100 Мбит до 1 Гбит

Ограничения применения

• Не имеет защиты от влаги и брызг - IP40 недостаточно для открытых площадок или сырых сред; нужна установка в щите
• Нет встроенного PoE - нельзя запитывать камеры или датчики через медные порты
• SFP-модули не входят в комплект - их необходимо приобретать отдельно
• Отсутствие вентилятора - возможен перегрев при длительной нагрузке выше +70 C в плохо проветриваемых шкафах
• Не поддерживает Layer 3 - не может выполнять маршрутизацию между VLAN или подсетями

Примеры использования

• Автомобильный завод: связь PLC с HMI, роботами и сервоприводами по PROFINET
• Цех по переработке пищевых продуктов: сбор данных с датчиков температуры и давления через Ethernet/IP
• Железнодорожная станция: передача видео с камер наблюдения по однорежимному волокну через SFP-порт
• Энергообъект: контроль состояния насосов и клапанов с использованием Modbus/TCP

Практические советы

• Выбирайте SFP-модули с учётом длины линии: для до 2 км используйте многомодовые, для более 5 км - одномодовые
• Для резервирования питания подключайте два источника с одинаковым напряжением - лучше использовать стабилизированные БП
• Перед первой настройкой подключитесь к консоли через Mini USB - так проще задать базовые параметры сети
• Учитывайте тепловую нагрузку: если в шкафу больше трёх таких коммутаторов - предусмотрите принудительную вентиляцию
• Настройте изоляцию портов и ACL - особенно если сеть содержит устройства с разным уровнем доверия
• Обновляйте прошивку регулярно - производитель выпускает исправления для безопасности и стабильности работы
