Промышленный управляемый коммутатор, 2х100Base-X, 1000Base-X, 10/100/1000Base-T(X) SFP слота, 8х10/100Base-T(X) портов RJ45, консольный порт Mini USB, 24-48В DC (18-72В DC), с резервированием - N2000-2GX8T-P1 ДКС

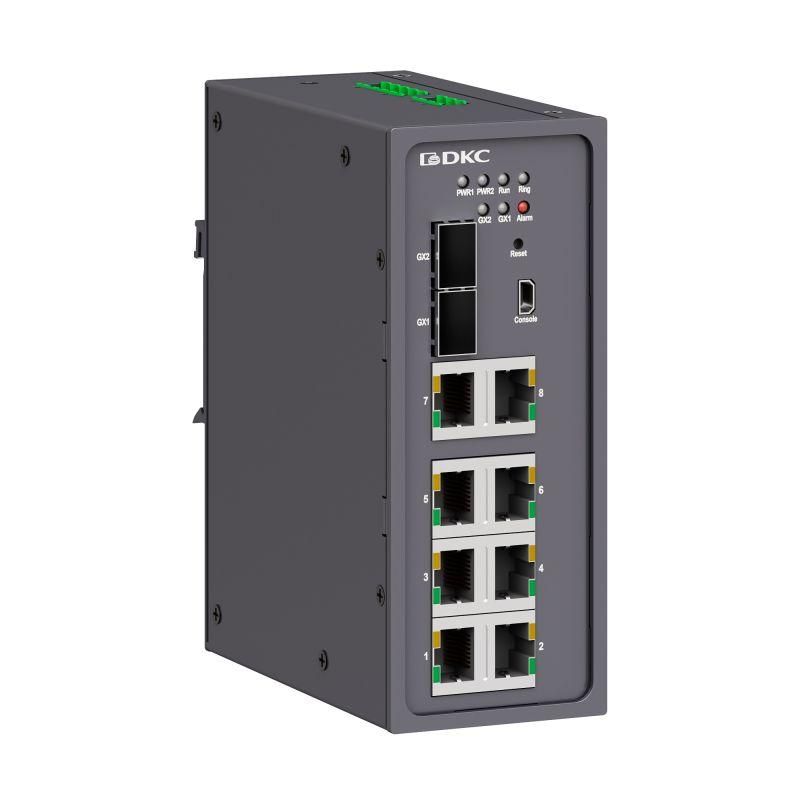

Промышленный управляемый коммутатор DKC N2000-2GX8T-P1 предназначен для построения надёжных сетей в условиях жесткой промышленной среды. Коммутатор обеспечивает гибкую связь между устройствами с помощью оптоволоконных и медных интерфейсов, поддерживает резервирование питания и управляется удалённо - идеально подходит для автоматизированных систем, транспорта и энергетики.

Назначение и область применения

Промышленный управляемый коммутатор DKC N2000-2GX8T-P1 используется там, где требуется высокая отказоустойчивость и точный контроль сети. Он соединяет устройства в цехах, на конвейерах, в системах управления технологическими процессами, на железнодорожных объектах и в распределительных пунктах. Применяется в средах с вибрацией, перепадами температур и электромагнитными помехами.

Технические характеристики

• Портов RJ45 (10/100/1000BASE-T): 8 шт. - поддерживают автопереход на скорость 10/100/1000 Мбит/с
• Модульные слоты SFP: 2 шт. - совместимы с модулями 100BASE-FX и 1000BASE-SX/LX (оптика)
• Питание: 24–72 В постоянного тока (рабочий диапазон 18–72 В DC), с возможностью резервирования двух источников
• Управление: Layer 2, с поддержкой VLAN, QoS, IGMP Snooping, STP/RSTP/MSTP
• Консольный порт: Mini USB - для локальной настройки через терминал
• Рабочая температура: от -40 C до +75 C
• Степень защиты: IP40 - защищён от контакта с предметами >1 мм и от пыли, но не герметичен
• Способ монтажа: DIN-рейка 35 мм

Совместимость и монтаж

Промышленный управляемый коммутатор DKC N2000-2GX8T-P1 устанавливается на стандартную DIN-рейку. Для работы требуются два типа кабелей: UTP Cat5e/Cat6 для RJ45-портов и оптоволоконные кабели (SM/MM) с соответствующими SFP-модулями. Каждый SFP-слот можно использовать либо для 100 Мбит/с, либо для 1 Гбит/с связи - одновременно активны оба слота. Питание подключается к двум клеммам: при использовании резервирования второй источник подключают параллельно. Консольный порт Mini USB позволяет подключить ноутбук напрямую для первоначальной настройки без сети.

Безопасность и стандарты

Коммутатор DKC N2000-2GX8T-P1 включает механизмы кибербезопасности: шифрование HTTPS/SSL, безопасный доступ по SSH, аутентификация пользователей через RADIUS и TACACS+, изоляция портов, классификация пользователей и поддержка IEEE 802.1X. Управление осуществляется через CLI, веб-интерфейс, Telnet и SNMPv1/v2c/v3. Протоколы Ethernet/IP, Modbus/TCP и PROFINET обеспечивают совместимость с промышленной автоматикой. Нет сертификатов ATEX или IECEx - не предназначен для взрывоопасных зон.

Преимущества

• Поддержка резервированного питания повышает надёжность - система продолжает работать при сбое одного источника
• Широкий диапазон входного напряжения (18–72 В DC) позволяет использовать с различными промышленными источниками
• Гибкая комбинация медных и оптических портов даёт возможность строить сети любой длины и топологии
• Высокая рабочая температура (-40…+75 C) делает коммутатор пригодным для суровых условий
• Интерфейсы управления позволяют интегрировать устройство в существующие системы SCADA и PLC

Ограничения применения

• Не предназначена для установки во взрывоопасных зонах - отсутствует взрывозащита
• Защита IP40 не предохраняет от брызг воды и пылевых осадков - не следует монтировать в открытых помещениях без корпуса
• SFP-порты не поддерживают медиаконвертеры - только оригинальные оптические модули
• Нет PoE - нельзя запитывать камеры или точки доступа через RJ45-порты
• Консольный порт Mini USB требует переходник USB-A - не все современные компьютеры имеют такой разъём

Примеры использования

• Автоматизация производства: связь между ПЛК, HMI и датчиками по PROFINET
• Железнодорожная сигнализация: передача данных между контроллерами на длинных участках трассы через оптику
• Энергообъекты: сбор показаний с умных счётчиков и передача в центральный пункт управления
• Транспортные хабы: организация внутренней сети камер видеонаблюдения и систем контроля доступа

Практические советы

• Выбирая SFP-модули, проверьте длину волны и тип волокна (SM/MM) - они должны совпадать с кабелем
• Для резервирования используйте два источника одинакового напряжения; лучше - с дифференциальным входом
• Перед первой настройкой подключитесь к консоли через Mini USB - так проще задать базовые параметры сети
• Настройте STP/RSTP, чтобы избежать петлей в сети при наличии нескольких путей передачи
• При монтаже на DIN-рейку оставьте минимум 5 см свободного пространства вокруг для теплоотвода
• Обязательно настройте ACL и изоляцию портов - особенно если сеть содержит оборудование от сторонних производителей
