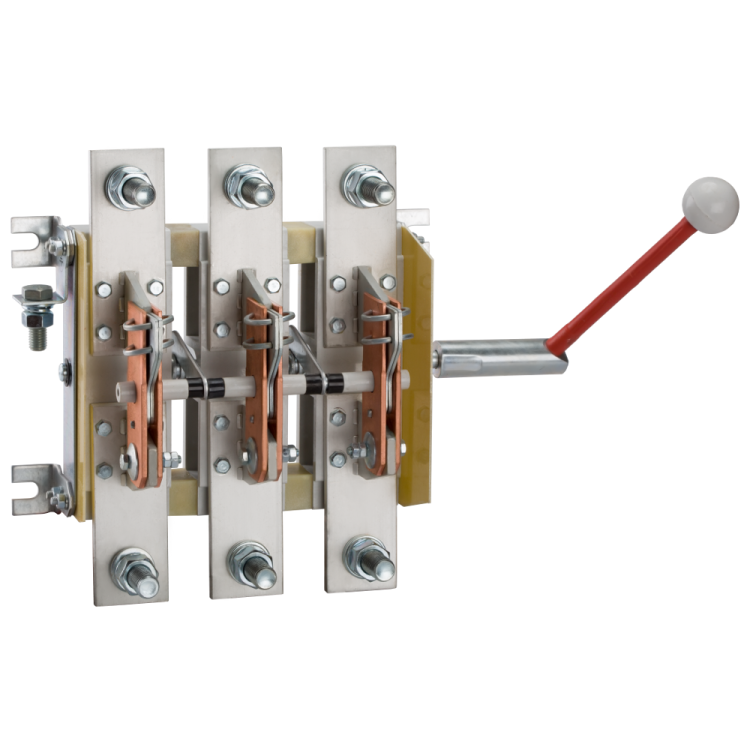

Разъединитель РЕ19-35-31150-250А-УХЛ3 | 113004 КЭАЗ

Разъединитель РЕ19-35-31150-250А-УХЛ3 от КЭАЗ - трёхполюсное устройство для безопасного отключения электрической цепи при обслуживании или аварии. Применяется в распределительных щитах промышленных объектов, особенно там, где требуется надёжное механическое отключение без автоматической защиты. Артикул 113004 соответствует сериям РЕ19, устойчивым к нагрузкам до 250 А.

Назначение и область применения

Разъединитель РЕ19-35-31150-250А-УХЛ3 предназначен исключительно для ручного отключения электрической цепи под нагрузкой или без неё. Он не защищает от перегрузок или коротких замыканий - эти функции возложены на автоматы или предохранители. Устройство используется как сервисный выключатель, аварийный отключатель или предохранительный разъединитель в системах с постоянным контролем. Подходит для станков, конвейеров, насосных групп, силовых шкафов и других промышленных установок, где нужна визуальная проверка отсутствия напряжения перед работой.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 250 А
• Номинальное напряжение изоляции: 1000 В
• Условный ток короткого замыкания: 14 кА
• Номинальная мощность по классу AC-3: 100 кВт
• Частота: 50/60 Гц
• Максимальное сечение подключаемого кабеля: 120 мм2
• Степень защиты: IP00 - без защиты от пыли и воды, требует установки внутри закрытых корпусов
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, допустима повышенная влажность
• Габариты: 135×285×224 мм
• Способ монтажа: на монтажную плату
• Износостойкость: 10 000 рабочих циклов
• Цвет: серый

Совместимость и монтаж

Разъединитель РЕ19-35-31150-250А-УХЛ3 монтируется на монтажную плиту с помощью болтов через отверстия в основании. Подходит для фронтального монтажа - рычаг управления доступен с лицевой стороны. Для подключения используются винтовые зажимы, рассчитанные на кабель до 120 мм2. Обязательно соблюдать момент затяжки, указанный в руководстве завода-производителя. Наличие съемной рукоятки позволяет использовать её для удалённого отключения или блокировки в положении “выкл” (по правилам безопасности LOTO).

Безопасность и стандарты

Разъединитель РЕ19-35-31150-250А-УХЛ3 соответствует требованиям ГОСТ Р 50030.3 и ТУ3424-063-05758109-2012. Устройство признано годным для использования в качестве аварийного отключающего элемента и сервисного выключателя. Однако из-за степени защиты IP00 запрещено устанавливать его вне герметичных щитов или в условиях возможного попадания влаги, пыли или посторонних предметов.

Преимущества

• Высокая механическая долговечность - 10 000 циклов включения/отключения
• Поддерживает работу при высоких токах короткого замыкания (до 14 кА)
• Съемная рукоятка обеспечивает возможность блокировки и дистанционного управления
• Простая конструкция - минимум отказов, легко диагностируется
• Совместим со стандартными распределительными щитами

Ограничения применения

• Не является автоматическим выключателем - не отключается при перегрузках или КЗ
• IP00 - нельзя применять в открытых помещениях, на улице, в сырых или пыльных средах
• Не рекомендуется частое коммутирование под нагрузкой выше 100 кВт - риск повреждения контактов
• Требуется внешняя защита (щит, кожух) для выполнения норм безопасности
• Не подходит для частого ручного включения/отключения в режиме “рабочего” управления - только для обслуживания и аварийного отключения

Примеры использования

• Отключение питания станка перед техобслуживанием
• Автоматический аварийный отключатель на конвейере с кнопкой “стоп” рядом
• Разъединитель в главном распределительном щите для изоляции секций при ремонте
• Функция “предохранительный выключатель” в системах с несколькими источниками питания

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля (не более 120 мм2) и момента затяжки винтов - переусиливать нельзя
• Обязательно используйте съемную рукоятку для блокировки в положении “выключено”, чтобы исключить случайное включение
• Убедитесь, что разъединитель установлен в щите с достаточным свободным пространством вокруг - он не имеет защиты от внешнего воздействия
• Проверяйте состояние контактов каждые 6–12 месяцев при активном использовании - окисление снижает проводимость
• Для работы в холодных условиях (−40 C) убедитесь, что механизм не заблокирован льдом или конденсатом - регулярно осматривайте внутреннюю часть
