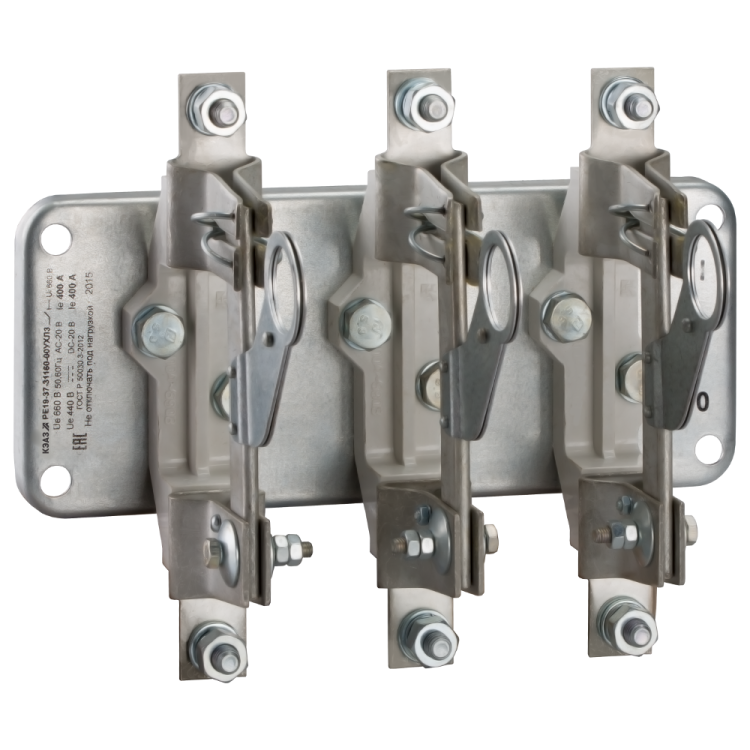

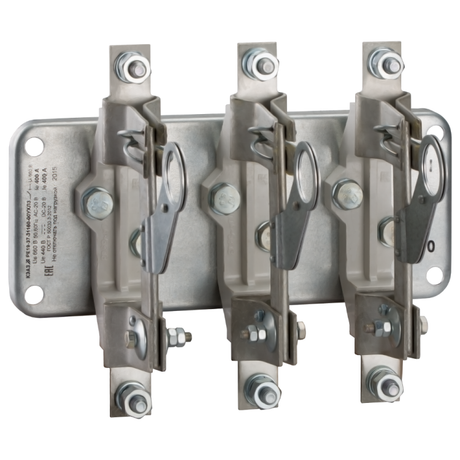

Разъединитель РЕ19-35-31190-250А-УХЛ3 | 119572 КЭАЗ

Разъединитель РЕ19-35-31190-250А-УХЛ3 от КЭАЗ - трёхполюсное устройство для безопасного отключения электрической цепи без нагрузки. Применяется в распределительных щитах промышленных объектов, особенно там, где требуется надёжная изоляция цепи перед обслуживанием. Артикул 119572 соответствует сериям РЕ19 и используется как сервисный, аварийный или предохранительный выключатель.

Назначение и область применения

Разъединитель РЕ19-35-31190-250А-УХЛ3 предназначен исключительно для отключения электрической цепи при отсутствии тока нагрузки - то есть после отключения автоматического выключателя или контактора. Он не рассчитан на коммутацию под нагрузкой. Устройство обеспечивает видимый разрыв цепи, что необходимо для проведения ремонтных работ, проверки состояния оборудования и соблюдения требований безопасности.

Используется в системах питания станков, конвейеров, насосных групп, компрессоров и других промышленных потребителей с рабочим напряжением до 1000 В. Подходит для установки в силовые шкафы и распределительные щиты. Может применяться как устройство аварийной остановки или предохранительный выключатель в соответствии с требованиями нормативных документов.

Технические характеристики

• Количество полюсов: 3 - позволяет отключать все три фазы одновременно.
• Номинальный ток: 250 А - максимальный постоянный ток, который устройство может проводить без перегрева.
• Номинальное напряжение изоляции: 1000 В - гарантирует безопасную работу в сетях до 690 В переменного тока (AC) и до 1000 В постоянного тока (DC).
• Условный ток короткого замыкания: 14 кА - способность выдерживать кратковременный импульс тока КЗ без повреждений (не является функцией отключения!).
• Номинальная мощность AC-3, 400 В: 100 кВт - указывает на совместимость с двигателями такой мощности, когда разъединитель применяется в паре с контактными аппаратами.
• Частота: 50/60 Гц - работает в сетях России и большинства стран мира.
• Максимальное сечение кабеля: 120 мм2 - допустимый размер жил для подключения через винтовые зажимы.
• Степень защиты: IP00 - нет защиты от пыли и воды; устройство должно устанавливаться внутри закрытых корпусов.
• Климатическое исполнение: УХЛ3 - предназначено для работы в помещениях с умеренным и холодным климатом, в том числе с повышенной влажностью и температурой от −40C до +40C.
• Габаритные размеры: 225×285×224 мм - учтите эти размеры при проектировании места установки.
• Механическая износостойкость: 10 000 циклов - срок службы при частых операциях включения/выключения без нагрузки.

Совместимость и монтаж

Разъединитель РЕ19-35-31190-250А-УХЛ3 монтируется на монтажную плату или DIN-рейку с помощью специальных кронштейнов (не входят в комплект). Подходит для фронтального монтажа - рычаг управления доступен для оператора без вскрытия щита. Для подключения используются винтовые зажимы, обеспечивающие надёжный контакт даже при больших токах. Максимальное сечение кабеля - 120 мм2, поэтому используйте медные жилы с подходящими наконечниками.

Необходимо предусмотреть свободное пространство вокруг аппарата для удобного управления рычагом и теплоотвода. Убедитесь, что расстояние между соседними устройствами позволяет легко открывать и закрывать разъединитель без помех.

Безопасность и стандарты

Разъединитель РЕ19-35-31190-250А-УХЛ3 соответствует требованиям ГОСТ Р 50030.3 и техническим условиям ТУ3424-063-05758109-2012. Обеспечивает видимый разрыв цепи - обязательное условие для выполнения правил техники безопасности при работе с высоковольтным оборудованием. Сертифицирован для применения в промышленных условиях, включая системы аварийной остановки и сервисного обслуживания.

Преимущества

• Наличие съемной рукоятки - позволяет заблокировать положение «выключено» и предотвратить случайное включение.
• Высокая механическая долговечность (10 000 циклов) - снижает необходимость замены при регулярном использовании.
• Совместимость со стандартными распределительными щитами - легко интегрируется в существующие проекты.
• Подходит сразу для нескольких ролей: сервисный, аварийный и предохранительный выключатель - экономит место и стоимость.
• Рычажный тип управления - обеспечивает четкий визуальный контроль положения контактов.

Ограничения применения

• Не предназначен для отключения нагрузки - обязательно использовать в сочетании с автоматическим выключателем или контактором.
• Степень защиты IP00 - запрещён монтаж вне герметичных корпусов, в сырых, пыльных или открытых местах.
• Не имеет встроенной защиты от перегрузки или КЗ - только функция изоляции.
• Требует ручного управления - не подходит для автоматических систем без внешних приводов.
• Не рекомендован для частого включения/отключения под нагрузкой - риск дугового замыкания и повреждения контактов.

Примеры использования

• На входе промышленного станка - отключение всех фаз перед техобслуживанием.
• В распределительном щите цеха - точка аварийной остановки для быстрого отключения питания группы оборудования.
• Перед частотным преобразователем - обеспечение видимого разрыва для безопасного ремонта.
• В системах освещения крупных помещений - ручной выключатель для планового отключения световой сети.

Практические советы

• Выбирайте разъединитель РЕ19-35-31190-250А-УХЛ3 только тогда, когда нужна именно изоляция, а не управление нагрузкой. Для коммутации под током используйте автоматические выключатели.
• При монтаже в щит используйте пластиковую крышку или дверцу с блокировкой - чтобы исключить доступ к разъединителю во время работы оборудования.
• Обязательно проверьте посадочные размеры (225×285×224 мм) и наличие места для рычага - он должен свободно перемещаться на 90° без задевания за другие элементы.
• Для многократного использования в режиме аварийной остановки рекомендуется установить сигнализацию положения «выкл» - например, индикаторную лампу рядом.
• Проверяйте затяжку винтов зажимов каждые 6–12 месяцев - особенно при больших токах, так как возможна усадка провода.
