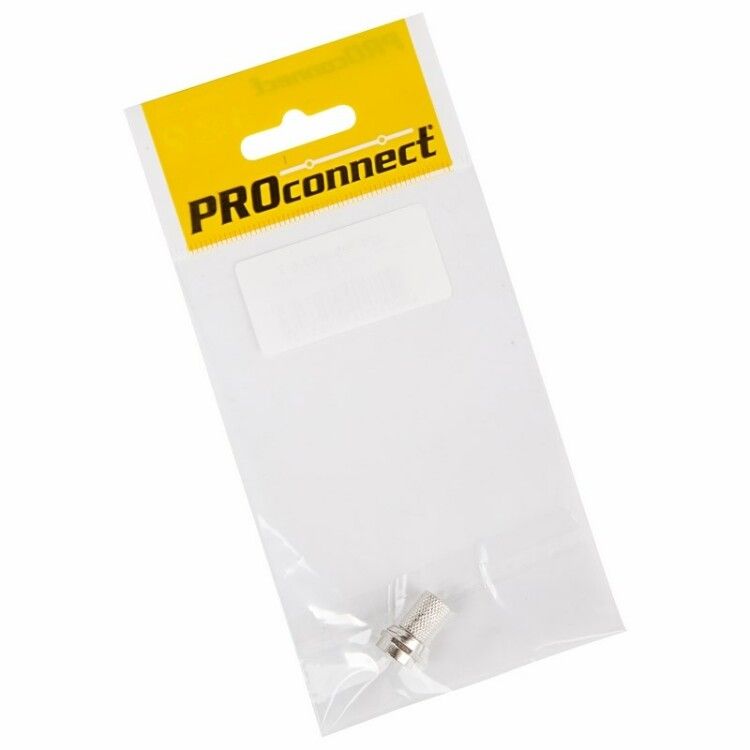

Разъем антенный на кабель, штекер F для кабеля RG-6, (1шт.) (пакет) PROconnect | 05-4003-6-7 MEET

Разъем антенный на кабель, штекер F для кабеля RG-6, индивидуальная упаковка от REXANT (арт. etm05-4003-6-7) предназначен для надежного подключения коаксиального кабеля к телевизионному оборудованию. Этот разъем обеспечивает минимальные потери сигнала благодаря отсутствию внутреннего штекера - центральная жила кабеля выступает в роли контактной части.

Назначение и область применения

Разъем антенный на кабель, штекер F для кабеля RG-6, индивидуальная упаковка используется для подключения коаксиальных кабелей с импедансом 75 Ом к телевизорам, спутниковым ресиверам, модемам, усилителям сигналов и другому видеооборудованию. Подходит для систем кабельного, спутникового и эфирного телевидения. Также применяется в домашних и профессиональных сетях передачи аналогового и цифрового TV-сигнала.

Технические характеристики

• Тип разъема: F-штекер (папа)
• Тип кабеля: RG-6 (совместим с SAT-50, SAT-703, DG-113 и другими аналогичными кабелями)
• Импеданс: 75 Ом - соответствует стандартам телевизионных систем
• Способ подключения: F-прессуемый - фиксируется механически без пайки
• Наружный диаметр кабеля: ~6,8 мм - оптимальный для данного разъема
• Материал корпуса: никелированный цинк - устойчив к коррозии
• Цвет: серебристый

Совместимость и монтаж

Разъем антенный на кабель, штекер F для кабеля RG-6, индивидуальная упаковка совместим с любым коаксиальным кабелем, имеющим внешний диаметр около 6,8 мм. Для установки требуется подготовить конец кабеля:

• Снять внешнюю изоляцию на 10–12 мм
• Аккуратно отогнуть экран (оплетку) назад
• Зачистить центральную жилу до 5–6 мм
• Надеть разъем на кабель и плотно зажать его рукой или плоскогубцами - он фиксируется за счет резьбы и уплотнительного кольца

Не требует паяльника, специального обжимного инструмента или клея. Монтаж занимает менее минуты.

Безопасность и стандарты

Разъем соответствует требованиям к коаксиальным соединениям для телевизионных систем. Никелирование корпуса повышает долговечность при работе во влажной среде. Прямое соединение через центральную жилу исключает переходные сопротивления, снижающие качество сигнала.

Преимущества

• Отсутствие внутреннего штекера - минимизация потерь сигнала на контакте
• Высокая прочность механического соединения
• Устойчивость к окислению благодаря никелированному покрытию
• Быстрый и простой монтаж без пайки
• Индивидуальная упаковка - удобство хранения и учета

Ограничения применения

• Не подходит для кабелей с диаметром более 7 мм или менее 6 мм - возможен слабый контакт или деформация
• Не рекомендован для постоянного нахождения под водой - хотя материал устойчив к влаге, герметичность не достигнута
• Не предназначена для высокочастотных радиопередатчиков мощностью выше 1 кВт - рассчитан на бытовые и коммерческие TV/Video системы

Примеры использования

• Подключение спутниковой антенны к ресиверу в частном доме
• Прокладка кабеля от антенны на крыше к телевизору внутри квартиры
• Обустройство многоканальной системы кабельного ТВ в офисе или гостинице
• Замена старых разъемов при ремонте антенной сети

Практические советы

• Перед установкой проверьте диаметр кабеля - идеально подходит RG-6 с наружным диаметром 6,8 мм
• Не перегибайте центральную жилу при зачистке - это вызывает повышенные потери сигнала
• Если экран кабеля плохо отгибается, используйте острые щипцы - не допускайте обрывов проволочек
• После монтажа проверьте соединение: легкий люфт указывает на плохую посадку - переустановите разъем
• Храните запасные разъемы в сухом месте - даже никелированное покрытие может терять эффективность при длительном воздействии влаги
