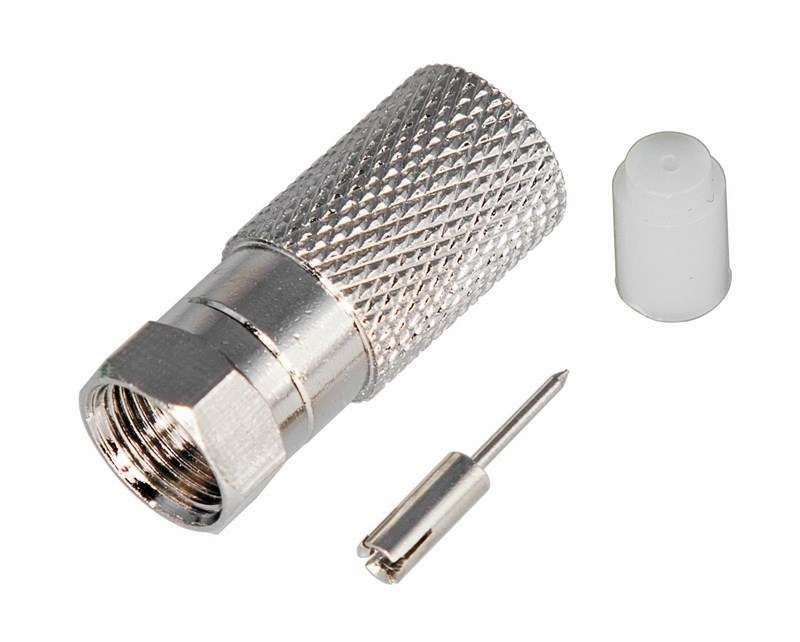

РАЗЪЕМ F-разъем RG-11 (с пином) | 05-4007 REXANT MEET

Разъем F для коаксиального кабеля RG-11 (с пином) от REXANT - надежный штекер для подключения магистральных коаксиальных кабелей с импедансом 75 Ом к оборудованию кабельного телевидения. Артикул 05-4007 обеспечивает прочное и долговечное соединение даже при использовании крупногабаритного кабеля RG-11.

Назначение и область применения

Разъем F для коаксиального кабеля RG-11 (с пином) предназначен для создания герметичного электрического соединения между коаксиальным кабелем и приемным оборудованием. Применяется в сетях кабельного телевидения, спутниковой связи и системах видеонаблюдения. Подходит для подключения к усилителям, головным станциям, модемам, декодерам и другим устройствам с входом F-типа.

Технические характеристики

• Тип соединителя: F-штекер (папа)
• Тип кабеля: RG-11 (наружный диаметр ~10,3 мм)
• Импеданс: 75 Ом - совместим с телевизионными и радиочастотными системами
• Тип контакта: пиновый - центральный контакт выступает вперед для плотного контакта с гнездом
• Способ подключения: обжимной (накручивающийся), без необходимости обжимного инструмента
• Материал корпуса: никелированный биметалл (медный сплав с никелевым покрытием)
• Цвет: серебристый

Совместимость и монтаж

Разъем F для коаксиального кабеля RG-11 (с пином) рассчитан исключительно на кабели с наружным диаметром около 10,3 мм. Кабели меньшего диаметра (например, RG-6) не подходят - возможен слабый контакт или повреждение разъема.

Монтаж выполняется в три этапа:

1. Защитная оплетка и изоляция кабеля RG-11 аккуратно срезаются до нужной длины, чтобы оголить центральную жилу и экранирующую сетку.
2. На кабель надевается корпус разъема, затем вставляется специальная металлическая вставка (пин), которая компенсирует увеличенный диаметр RG-11.
3. Корпус накручивается на кабель рукой до упора - зажим происходит за счет внутренней резьбы и давления на экран.

Не требуется использование клещей или обжимного инструмента. Однако важно следить за тем, чтобы центральная жила не была перегнута или слишком длинной - она должна выступать на 1–2 мм.

Безопасность и стандарты

Разъем соответствует требованиям к электрической совместимости для RF-систем с импедансом 75 Ом. Никелированное покрытие предотвращает коррозию и снижает риск потерь сигнала при длительной эксплуатации в условиях повышенной влажности.

Преимущества

• Высокая механическая прочность благодаря биметаллическому корпусу
• Стабильный контакт благодаря точному пину, адаптированному под RG-11
• Легкий монтаж без специнструментов - удобно для полевых работ
• Подходит для магистральных участков сети - где важна минимальная потеря сигнала

Ограничения применения

• Не применяется с кабелями RG-6, RG-59 или другими с диаметром менее 9 мм - не будет плотного прилегания
• Не предназначена для установки на многожильные провода - только на цельную центральную жилу коаксиала
• Не рекомендован для постоянного нахождения под прямыми солнечными лучами без защиты - материал не UV-стойкий
• Не является водонепроницаемым - при открытых участках трассы требуется дополнительная герметизация

Примеры использования

• Подключение магистрального кабеля RG-11 от антенного усилителя к распределительному щиту
• Завершение линии передачи сигнала от головной станции к домашнему терминалу
• Обустройство временных или мобильных TV-сетей на объектах с большими расстояниями
• Замена поврежденного разъема на старой инфраструктуре кабельного ТВ

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен точно соответствовать 10,3 мм +-0,3 мм
• Не используйте пины от других разъемов - они не обеспечивают правильного контакта
• После сборки проверьте качество соединения: легкое покачивание штекера не должно вызывать скачки сигнала
• Для наружной прокладки закрывайте место соединения термоусадкой или герметиком - даже при хорошем контакте влага снижает срок службы
• Артикул 05-4007 от REXANT - единственный вариант в этой серии, специально адаптированный под RG-11; другие модели не заменят его
