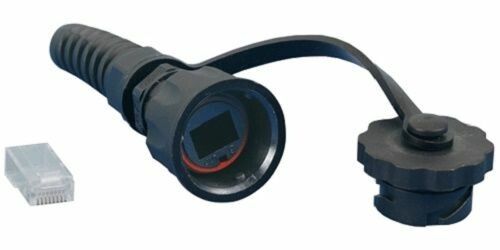

Промышленный разъем RJ-45 8P8C под витую пару IP67 категория 5e с защитной крышкой экранированный SH - 47307 Hyperline

Разъем промышленный RJ-45 (8P8C) под витую пару IP67 категория 5e экранированный (SH) от бренда Hyperline - надежный соединитель для промышленной сети Ethernet, рассчитанный на жесткие условия эксплуатации. Артикул 47307 обеспечивает защищенную передачу данных даже в условиях пыли, влаги и вибраций.

Назначение и область применения

Разъем предназначен для создания прочного и стабильного соединения между сетевыми устройствами через кабель витой пары категории 5e. Подходит для использования в средах с повышенными требованиями к защите: заводские линии, автоматизированные станки, системы управления, внешние устройства на открытых площадках, объекты транспорта и энергетики.

Технические характеристики

• Тип разъема: RJ-45 (8P8C) - восемь контактов, совместим с стандартным Ethernet-кабелем
• Категория: Cat 5e - поддерживает скорость передачи до 1 Гбит/с на расстоянии до 100 метров
• Экранирование: Да (SH - экранная защита) - снижает влияние электромагнитных помех
• Степень защиты: IP67 - полностью герметичен от пыли; выдерживает временное погружение в воду до 1 м на 30 минут
• Напряжение: до 48 В - безопасно для PoE (Power over Ethernet) до уровня IEEE 802.3af/at
• Максимальный ток: 1,8 А - позволяет питать устройства через сеть без перегрузки контактов
• Материал корпуса: термопласт - устойчив к ударным нагрузкам и перепадам температур
• Цвет: черный - маскирует загрязнения и подходит для промышленного интерфейса
• Способ монтажа: встраиваемый - требует установки в панель или корпус с отверстием подходящего диаметра

Совместимость и монтаж

Разъем совместим с любым кабелем витой пары категории 5e и выше (Cat 6, Cat 6a), имеющим стандартный RJ-45 разъем на конце. Для монтажа требуется специальный инструмент - обжимной клещ для контактной группы и сверло для подготовки отверстия в панели. Диаметр отверстия для установки должен соответствовать габаритам корпуса разъема - рекомендуется проверить технический чертеж перед сверлением. После фиксации необходимо правильно обжать провода согласно T568A или T568B - неверная распиновка нарушит связь.

Безопасность и стандарты

Произведён в соответствии с требованиями к промышленному оборудованию. Экранированная конструкция снижает риск возникновения помех, что важно для работы рядом с силовым оборудованием. Материалы корпуса не поддерживают горение и соответствуют нормам безопасности для промышленных систем. Напряжение 48 В и ток 1,8 А обеспечивают соответствие стандартам PoE (IEEE 802.3af).

Преимущества

• Защита IP67 гарантирует работу в сырых, запыленных и агрессивных средах
• Экранирование SH предотвращает сбои связи при работе рядом с частотными преобразователями и двигателями
• Золотое покрытие контактов (по описанию производителя) повышает долговечность соединений и снижает окисление
• Ударопрочный термопластовый корпус выдерживает вибрацию и механические воздействия
• Подходит для питания устройств через Ethernet (PoE)

Ограничения применения

• Не предназначен для постоянного погружения в жидкость - IP67 допускает лишь временный контакт с водой
• Не работает без правильного обжима кабеля и использования инструмента - невозможно смонтировать вручную
• Не совместим с неэкранированными кабелями Cat 5e без экрана - потеряется защита от помех
• Максимальный ток 1,8 А ограничивает использование с мощными PoE+ устройствами (например, PTZ-камеры с нагревом)

Примеры использования

• Связь между контроллерами PLC и HMI на сборочном конвейере
• Подключение камер наблюдения вне помещений с питанием по Ethernet
• Системы автоматизации на пищевых производствах - где важна мойка оборудования водой
• Аксессуары для роботов и мобильных платформ в логистических центрах

Практические советы

• Перед установкой проверьте диаметр отверстия в панели - он должен точно соответствовать корпусу разъема (не менее 19–20 мм)
• Обжимайте контакты только качественным инструментом - плохой обжим вызывает перебои связи
• Используйте кабель с медными жилами, а не алюминием - алюминий хуже передает сигнал и плохо обжимается
• При использовании в холодных условиях (ниже -20C) убедитесь, что термопласт не стал хрупким - материал сохраняет эластичность до -40C
• Для длительной эксплуатации в агрессивной среде периодически осматривайте контакты на наличие окисления - хотя золотое покрытие снижает этот риск
