Разъем R-TV04 штекер TV без пайки цвет белый | Б0048305 ЭРА
Товарные предложения:
| Разъем R-TV04 штекер TV без пайки цвет белый | Б0048305 | ЭРА | 17.11.2025 | 1900 шт. | 5,74 ₽ | шт. | от 30 дней |
Описание
Характеристики
Сертификаты
Полезные советы
Описание

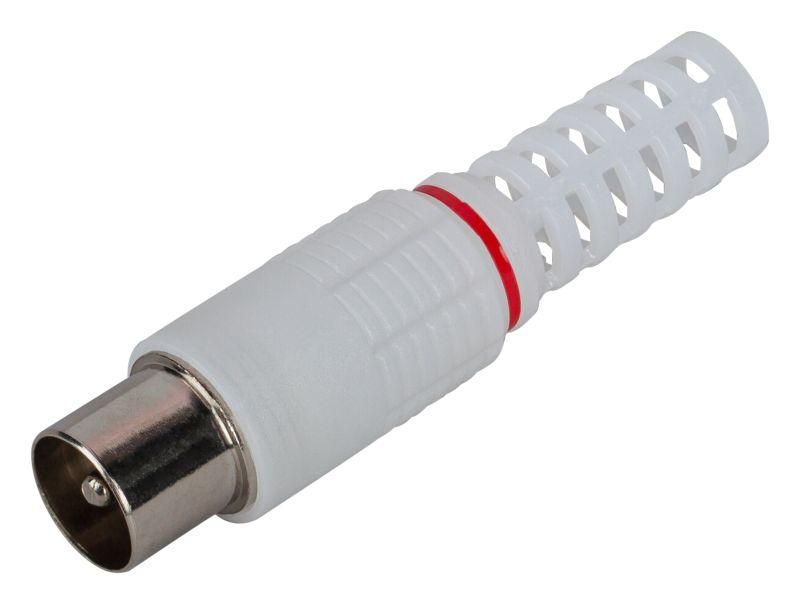

Разъем R-TV04 штекер TV без пайки цвет белый от бренда ЭРА - это компактный коаксиальный разъем для быстрого подключения антенного кабеля RG 6 без пайки. Подходит для эфирного, спутникового и кабельного ТВ, легко устанавливается даже без опыта.
Назначение и область применения
Разъем R-TV04 штекер TV без пайки цвет белый используется для соединения коаксиального кабеля RG 6 с телевизионным оборудованием: телевизорами, приставками, модемами, распределителями сигнала. Применяется в домашних сетях, многоквартирных жилых зданиях, на объектах с кабельным и спутниковым ТВ. Подходит для замены поврежденных разъемов или при новой прокладке кабеля.
Технические характеристики
- Тип: штекер (мужской разъем)
- Подключение: винтовое - центральный проводник фиксируется винтом, экран зажимается корпусом
- Импеданс: 75 Ом - соответствует стандарту для телевизионных систем
- Совместим с кабелем RG 6 - типичный кабель для ТВ-сигнала
- Количество выходов: один - одноканальное подключение
- Цвет: белый - визуально нейтральный, подходит для интерьеров
Совместимость и монтаж
Разъем R-TV04 штекер TV без пайки цвет белый совместим только с коаксиальным кабелем типа RG 6. Установка выполняется в три шага:
- Снимите внешнюю изоляцию кабеля на 10–12 мм, оставив плетеную экранирующую оболочку;
- Загните экран назад, чтобы он не мешал; центральную жилу обрежьте до 3–4 мм;
- Вставьте кабель в разъем и затяните винт - он плотно прижмет центральный проводник.
Не требуется паяльник, обжимной инструмент или специальные навыки. Кабель должен иметь точный внешний диаметр, соответствующий RG 6 (обычно 6,9–7,1 мм). Неправильная подготовка кабеля снижает качество связи.
Безопасность и стандарты
Разъем R-TV04 штекер TV без пайки цвет белый соответствует требованиям к импедансу 75 Ом, что обеспечивает минимальные потери сигнала в телевизионных системах. Материалы - термостойкий пластик и латунь с никелевым покрытием - безопасны для внутренней эксплуатации. Не предназначена для наружного монтажа без защиты от осадков.
Преимущества
- Быстрая установка - не нужна пайка, достаточно отвертки
- Надежное механическое соединение - винтовой контакт менее подвержен окислению, чем пружинные аналоги
- Удобство для DIY-монтажа - подходит для частных пользователей и слаботочных мастеров
- Стандартный импеданс 75 Ом - минимизация помех и потерь сигнала
Ограничения применения
- Не подходит для кабелей других типов (например, RG 59, RG 11, FEP) - риск плохого контакта
- Не защищен от влаги - нельзя использовать без герметизации на улице или в сырых помещениях
- Не рассчитан на высокочастотные системы выше 3 GHz - ограничено применением в современных спутниковых системах с DVB-S2X
- Не рекомендован для частого переподключения - винты могут выйти из строя после 5–7 демонтажей
Примеры использования
- Подключение спутниковой антенны к ресиверу в квартире
- Монтаж кабеля от комнатной антенны к телевизору
- Замена старого разъема на входе в стену в многоквартирном доме
- Обустройство сети ТВ в офисе или гостинице
Практические советы
- Перед установкой проверьте, что кабель действительно RG 6 - используйте штангенциркуль или сравните с известным образцом
- Не перетягивайте винт - это может повредить центральную жилу или разрушить резьбу
- Если сигнал слабый, проверьте целостность экрана: он должен полностью охватывать разъем
- Для долговечности в местах с колебаниями температур закройте разъем термоусадкой или изолентой
- Артикул б0048305 - это именно белый вариант. Черные и серые версии есть в ассортименте ЭРА, но они не указаны здесь
Характеристики
Производитель/Бренд
ЭРА
Артикул
б0048305
Ширина
0.002
Длина
0.002
Вес
0.004
Цвет
Белый
Импеданс
75 Ohm
Тип кабеля
RG 6
Тип изделия
Разъем
Тип разъема
Штекер
Тип контакта
Штекер
Тип соединителя
Прочее
Количество выходов
1
Способ подключения
Винтовое соединение
