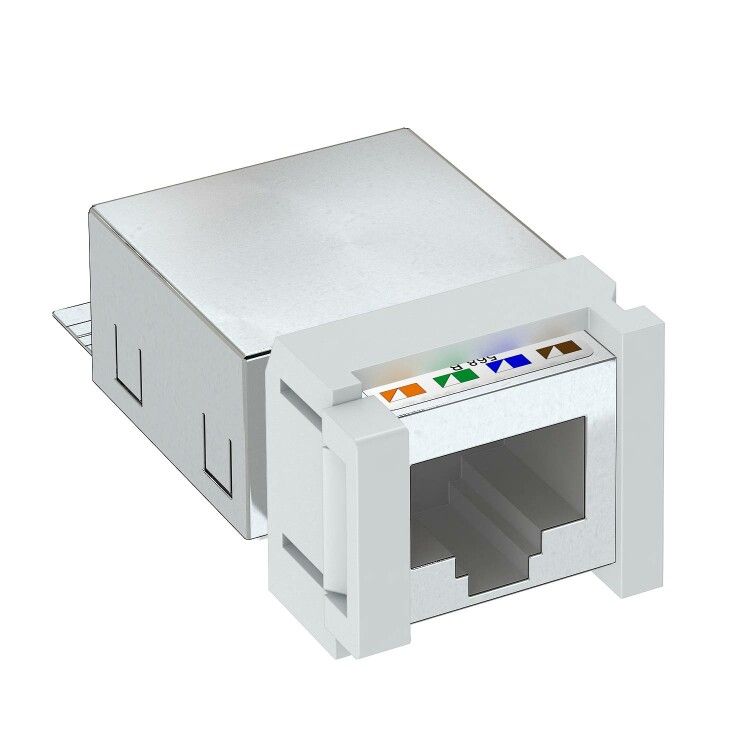

Разъем RJ45 кат.5e экр. Snap-In (ASM-C5 GS) | 6117343 OBO Bettermann

Разъем RJ45 категория 5e экранированный Snap-In (FTP) ГСИ от OBO BETTERMANN - это надежный телекоммуникационный модуль для создания защищённых сетевых соединений в офисах, центрах обработки данных и на производстве. Артикул ASM-C5 GS обеспечивает устойчивую передачу данных до 1 Гбит/с благодаря экранному корпусу и стандартизированному монтажу.

Назначение и область применения

Разъем RJ45 категория 5e экранированный Snap-In (FTP) ГСИ предназначен для подключения Ethernet-кабелей категории 5e в стационарных сетях с высокими требованиями к помехозащищённости. Он используется там, где важна стабильность сигнала - например, рядом с источниками электромагнитных помех: частотными преобразователями, двигателями, силовыми кабелями. Применяется в системах автоматизации, IP-камерах, VoIP-телефонии и серверных помещениях.

Технические характеристики

• Категория: Cat 5e - поддерживает скорость передачи до 1 Гбит/с при расстоянии до 100 метров
• Экранирование: FTP (фольгированный экран вокруг всех пар) - снижает влияние внешних ЭМИ
• Тип контактов: 8P8C (RJ45) - совместим с обычными LAN-штекерами
• Монтаж: Snap-In - фиксация в рамке без винтов, быстрая установка и замена
• Защита: встроенный пылезащитный колпачок - предохраняет контактную группу при неиспользовании
• Комплектация: кабельная стяжка, крепёжная рамка Snap-In, защитная экранирующая оболочка, инструкция

Совместимость и монтаж

Разъем RJ45 категория 5e экранированный Snap-In (FTP) ГСИ устанавливается исключительно в специализированные монтажные системы OBO BETTERMANN:

• Суппорт MTM 2C и MTM 3C
• Монтажная пластина MPR2 2C
• Монтажные рамки MTGE2 2C, MTGE2 15 2C, MTGE2 F 2C

Не подлежит установке в стандартные коробки или рамки других производителей. Для монтажа достаточно вставить модуль в рамку до щелчка - он сам фиксируется механически. Обязательно соблюдайте полярность при подключении проводов: цветовая схема T568A/B указана в руководстве.

Безопасность и стандарты

Разъем соответствует международным нормам IEC 60603-7 для категорий 5e и имеет сертификаты на соответствие требованиям безопасности и EMC. Экранирование обеспечивает защиту от внешних помех и предотвращает излучение сигналов, что важно для помещений с повышенными требованиями к информационной безопасности.

Преимущества

• Фольгированный экран (FTP) минимизирует влияние электромагнитных помех - особенно актуально в промышленной среде
• Механизм Snap-In позволяет менять модуль за секунды без инструментов
• Закрытый дизайн с колпачком продлевает срок службы контактов
• Универсальная совместимость с популярными монтажными системами OBO BETTERMANN
• Комплексная комплектация исключает необходимость докупать крепления и стяжки

Ограничения применения

Разъем RJ45 категория 5e экранированный Snap-In (FTP) ГСИ нельзя использовать вне совместимых рамок OBO BETTERMANN. Также он не предназначен для наружного монтажа или условий с постоянным воздействием воды - хотя имеет хорошую защиту от пыли, степень IP не указана и не гарантирует герметичность. Не рекомендован для питания PoE+ выше 30 Вт без проверки нагрева контактов в конкретной сборке.

Примеры использования

• Подключение камер наблюдения в цеху с мощными электродвигателями
• Сборка коммутационных панелей в серверной комнате с плотной трассировкой кабелей
• Монтаж точек доступа Wi-Fi в зданиях с высокой плотностью оборудования
• Линии связи между контроллерами PLC и HMI-панелями на конвейере

Практические советы

• Перед установкой обязательно проверьте посадочный диаметр рамки - он должен точно соответствовать формату Snap-In
• При обжиме кабеля используйте качественные инструменты: плохой обжим сводит на нет преимущество экранирования
• Не перегибайте кабель ближе чем на 4 см от разъёма - это повредит внутреннюю структуру пар
• Если вы используете кабели с медными жилами меньшего сечения (например, 0.4 мм2 вместо 0.5–0.58 мм2), возможен перегрев - выбирайте кабель по рекомендациям производителя
• При длительном хранении оставляйте колпачок на разъёме - даже в закрытой рамке пыль может попасть в контакты
