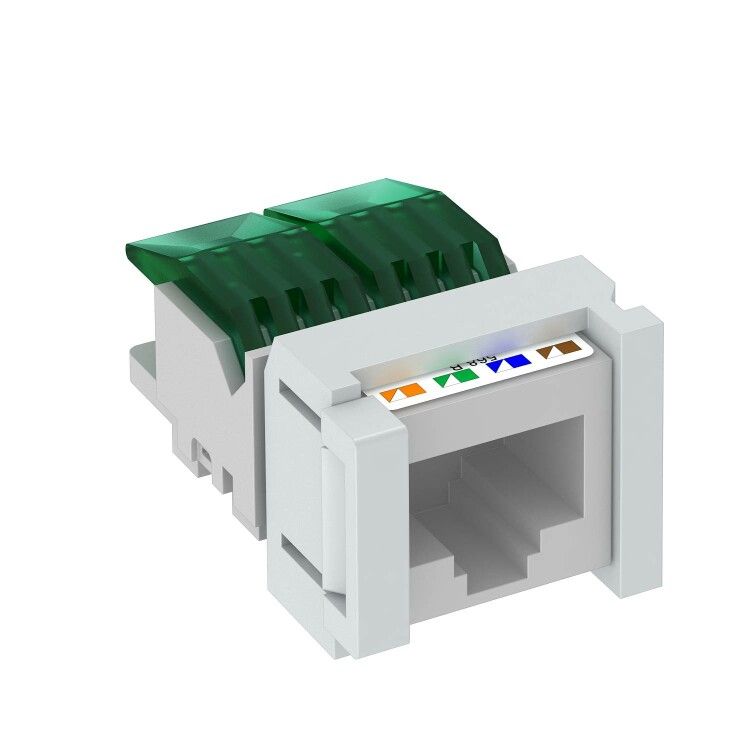

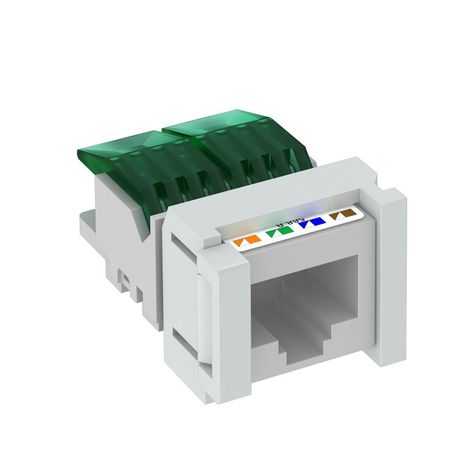

Разъем RJ45 кат.5e Snap-In (ASM-C5 S) | 6117347 OBO Bettermann

Разъем RJ45 категория 5e неэкранированный (UTP) Snap-In от OBO BETTERMANN (артикул ASM-C5 S) - это надежный телекоммуникационный модуль для монтажа в панелях и рамках, обеспечивающий стабильное соединение Ethernet до 1 Гбит/с. Устройство предназначено для быстрого и безопасного подключения сетевых кабелей в офисах, серверных и промышленных системах.

Назначение и область применения

Разъем RJ45 категория 5e неэкранированный (UTP) Snap-In используется для подключения компьютеров, телефонов, IP-камер, принтеров и другого оборудования к локальным сетям. Он предназначен для внутренней установки в коммутационные панели, распределительные шкафы и стеновые коробки. Применяется там, где требуется высокая плотность портов и устойчивый контакт без экранирования - например, в типовых офисных сетях, учебных заведениях и легких промышленных средах.

Технические характеристики

• Категория: Cat 5e - обеспечивает передачу данных до 100 МГц и скорости до 1 Гбит/с
• Тип: UTP (неэкранированный) - подходит для зон с низким уровнем ЭМИ
• Формат: гнездовой разъем RJ45 (8P8C) - совместим с обычными Ethernet-штекерами
• Крепление: Snap-In - фиксируется в монтажной рамке без инструментов
• Защита: сменный пылезащитный колпачок - предохраняет контакты от загрязнений при неиспользовании
• Материал контактов: фосфористая бронза с золотым покрытием - гарантирует долгий срок службы и стабильную проводимость

Совместимость и монтаж

Разъем RJ45 категория 5e неэкранированный (UTP) Snap-In (артикул ASM-C5 S) устанавливается исключительно в специализированные монтажные системы OBO BETTERMANN:

• Суппорты: MTM 2C, MTM 3C
• Монтажные пластины: MPR2 2C
• Монтажные рамки: MTGE2 2C, MTGE2 15 2C, MTGE2 F 2C

Установка выполняется простым защелкиванием - достаточно вставить устройство в паз рамки до характерного щелчка. Для подключения кабеля используйте клеммы на задней стороне: жилы кабеля укладываются в соответствии с цветовой схемой T568A/B, фиксируются обжимом. Инструкция по монтажу в комплекте.

Безопасность и стандарты

Разъем соответствует требованиям стандарта ISO/IEC 11801 Class D и TIA/EIA-568-B.2. Произведен в соответствии с немецкими нормами качества OBO BETTERMANN. Напряжение изоляции: более 500 В постоянного тока. Работает при температуре от –10C до +60C.

Преимущества

• Быстрая установка благодаря механизму Snap-In - экономит время при массовом монтаже
• Закрывающийся колпачок снижает риск окисления контактов и попадания пыли
• Стандартный формат RJ45 - совместим с любыми сетевыми кабелями и адаптерами
• Высокая надежность контактов - оптимально для длительной работы без перебоев
• Интеграция в единую систему OBO BETTERMANN - позволяет собирать комплексные решения без адаптеров

Ограничения применения

• Не подходит для сред с высоким уровнем электромагнитных помех - требуются экранированные аналоги (STP/FTP)
• Не рассчитан на внешнюю установку - не имеет защиты от влаги выше IP40
• Не работает с PoE+ (IEEE 802.3at) при максимальной нагрузке - рекомендовано использовать для PoE (IEEE 802.3af) до 15,4 Вт
• Только для монтажа в совместимые рамки OBO - несовместим с продукцией других производителей

Примеры использования

• Подключение рабочих мест в офисном центре через панель MTGE2 2C
• Установка в серверной комнате для связи между коммутаторами и NAS-устройствами
• Монтаж в образовательных учреждениях - подключение терминалов, проекторов, интерактивных досок
• Создание точек доступа Wi-Fi-роутеров в стенах с использованием монтажной пластины MPR2 2C

Практические советы

• Перед монтажом проверьте, что кабель имеет правильную длину и не поврежден - особенно важно для Cat 5e
• Обжимайте жилы точно по цветовой схеме (T568B чаще всего используется в России); не допускайте перекручивания пар
• Не вынимайте разъем из рамки после установки - механизм Snap-In не предназначен для частых демонтажей
• При замене старого модуля - всегда используйте оригинальный колпачок; он продлевает жизнь контактов
• Для сетей с PoE - следите за нагревом: не укладывайте более 24 разъемов в одной рамке без вентиляции
