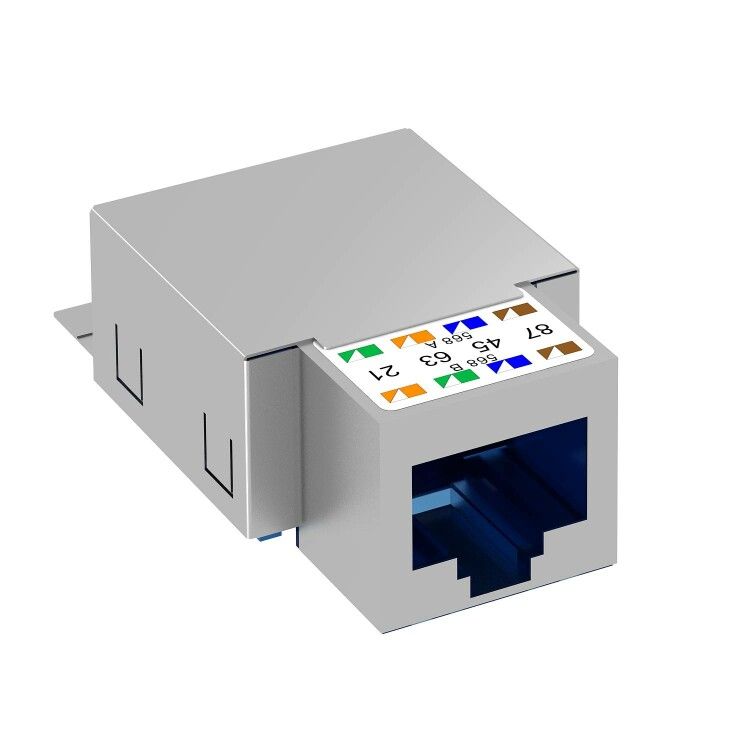

Разъем RJ45 кат.6 экр. (ASM-C6 G) | 6117329 OBO Bettermann

Разъем RJ45 категория 6 экранированный (FTP) ASM-C6 G OBO Bettermann - это надежный телекоммуникационный модуль для высокоскоростного проводного соединения в офисных и промышленных сетях. Разработан для установки в стандартные монтажные коробки, обеспечивает устойчивую передачу данных до 1 Гбит/с с минимальными помехами благодаря полноценной экранной защите.

Назначение и область применения

Разъем RJ45 категория 6 экранированный (FTP) ASM-C6 G OBO Bettermann предназначен для подключения Ethernet-кабелей категории 6 в локальных вычислительных сетях. Применяется там, где важна стабильность сигнала и защита от внешних электромагнитных помех - например, в серверных помещениях, на производстве, в медицинских учреждениях и современных офисах. Устанавливается в стеновые коробки DTG-2RM и DTS-2RM, заменяя обычные неэкранированные разъемы для повышения качества связи.

Технические характеристики

• Категория: Cat 6 - поддерживает скорость передачи до 1 Гбит/с на расстоянии до 100 метров
• Экранирование: FTP (Foil Twisted Pair) - общий фольгированный экран вокруг всех пар, снижающий влияние внешних помех
• Тип разъема: гнездо (jack) - для подключения штекера RJ45 от сетевого кабеля
• Количество портов: один
• Комплектация: защитная экранирующая оболочка, пылезащитный колпачок, кабельная стяжка, инструкция по монтажу

Совместимость и монтаж

Разъем RJ45 категория 6 экранированный (FTP) ASM-C6 G OBO Bettermann совместим исключительно с монтажными коробками DTG-2RM и DTS-2RM от OBO Bettermann. Для правильной сборки необходимо:

• Закрепить разъем в корпусе через фиксирующие защелки
• Подключить кабель Cat 6 с соблюдением цветовой схемы T568A/B
• Обязательно заземлить экранирующую оболочку через металлический контакт корпуса
• Использовать кабельную стяжку из комплекта для фиксации кабеля и предотвращения перегибов

Не рекомендуется использовать с другими типами коробок - отсутствие совпадения по форме и заземляющим контактам нарушает работу экрана.

Безопасность и стандарты

Разъем соответствует требованиям стандарта ISO/IEC 11801 Class E и EN 50173-1 для систем категории 6. Все материалы устойчивы к возгоранию и соответствуют нормам безопасности для внутренней электротехнической установки. Экранирующая оболочка обеспечивает защиту от импульсных помех, что важно в средах с мощным оборудованием.

Преимущества

• Фольгированное экранирование минимизирует влияние радиопомех и соседних кабелей
• Защитный колпачок предотвращает попадание пыли и влаги при неиспользовании
• Удобная система фиксации кабеля снижает риск обрыва контактов
• Цельнометаллическая экранирующая оболочка гарантирует надежное заземление
• Произведено компанией OBO Bettermann - известным европейским производителем электроустановочных изделий

Ограничения применения

• Не предназначена для наружной установки - не имеет защиты IP65/IP67
• Требует обязательного заземления; при отсутствии заземляющего контура в корпусе эффективность экрана теряется
• Не совместима с нестандартными или самодельными монтажными коробками
• Не подходит для передачи PoE+ (Power over Ethernet Plus) выше 30 Вт - возможен перегрев при длительной нагрузке

Примеры использования

• Стационарные рабочие места в офисах с высокой плотностью сетевых устройств
• Конечные точки сети на производственной линии, рядом с частотными преобразователями
• Системы видеонаблюдения с IP-камерами высокого разрешения
• Медицинские устройства, требующие стабильного подключения к сети (например, диагностическое оборудование)

Практические советы

• При монтаже используйте только кабели категории 6 - применение Cat 5e снижает общую производительность системы
• Перед установкой проверьте целостность экрана кабеля: он должен быть правильно заведён под оболочку разъема
• Не затягивайте кабельную стяжку слишком сильно - это может деформировать жилы внутри кабеля
• При использовании в цехах с повышенной запылённостью регулярно проверяйте состояние пылезащитного колпачка
• Для тестирования после монтажа используйте кабельный анализатор - это подтвердит соответствие классу Cat 6 и наличие заземления
