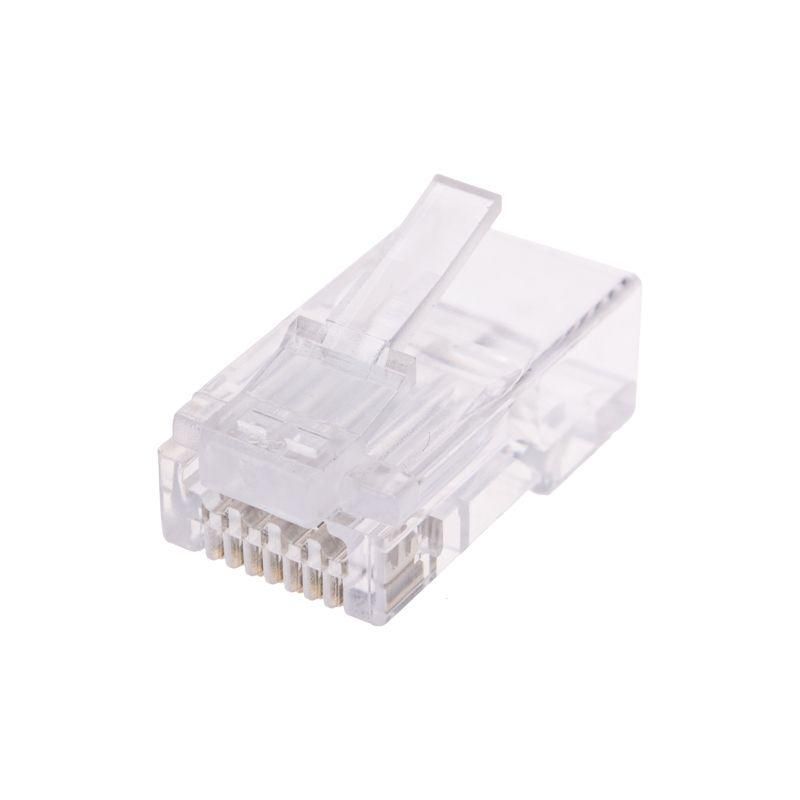

Разъем RJ-45 сквозной UTP CAT 6 8P8C REXANT REXANT 05-1030

Разъем сквозной UTP RJ-45(8P8C) категория 6 от Rexant (артикул 05-1030) - это надежный штекер для обжима сетевого кабеля категории 6, предназначенный для создания стабильных соединений между сетевым оборудованием. Подходит для профессиональной и домашней установки локальных сетей.

Назначение и область применения

Разъем сквозной UTP RJ-45(8P8C) категория 6 используется для подключения Ethernet-кабелей к устройствам с интерфейсом 8P8C: компьютерам, сетевым коммутаторам, маршрутизаторам, патч-панелям, офисным АТС и другому оборудованию с RJ-45 гнездом. Применяется там, где требуется высокая скорость передачи данных до 1 Гбит/с и устойчивость к помехам - например, в офисах, серверных помещениях, системах видеонаблюдения и IP-телефонии.

Технические характеристики

• Тип: штекер (разъем для обжима на конце кабеля)
• Стандарт: RJ-45 8P8C (8 контактов, 8 положений)
• Категория: Cat 6 - обеспечивает пропускную способность до 250 МГц
• Материал корпуса: прозрачный прочный пластик - позволяет контролировать правильность заправки жил
• Контакты: 8 медных ножей с золотым покрытием 3 мкм - снижают сопротивление и предотвращают окисление
• Подходящий диаметр провода: AWG 23–26 (соответствует типовым сетевым кабелям UTP/STP)
• Тип проводника: совместим с однопроволочными и многопроволочными жилами
• Цвет: прозрачный - удобен для визуального контроля при монтаже

Совместимость и монтаж

Разъем сквозной UTP RJ-45(8P8C) категория 6 требует обязательного использования обжимного инструмента - без него невозможно зафиксировать контактные ножи и фиксирующий механизм. Кабель вставляется полностью через сквозное отверстие, что исключает перепутывание цветовой схемы. После ввода жил в соответствующие каналы и выравнивания по меткам, инструментом плотно обжимается корпус и контакты. Удобная форма сквозного исполнения позволяет легко проверить правильность расположения всех 8 жил до обжима.

Безопасность и стандарты

Разъем соответствует требованиям к категории 6 для передачи данных и выполнен из материалов, устойчивых к нагреву и механическим нагрузкам. Наличие золотого покрытия контактов обеспечивает безопасную работу при длительном использовании без потери качества связи. Соответствие стандартам TIA/EIA-568-B.2 обеспечивает совместимость с большинством современных сетевых решений.

Преимущества

• Золотое покрытие контактов (3 мкм) - увеличивает срок службы и надежность соединения
• Сквозная конструкция - упрощает монтаж, снижает вероятность ошибок при заправке
• Прозрачный корпус - позволяет визуально контролировать соответствие цветовой схемы (T568A/B)
• Поддержка многопроволочных жил - совместим с гибкими кабелями, часто используемыми в перемещаемом оборудовании
• Высокая точность контактов - обеспечивает стабильную связь даже при частых подключениях

Ограничения применения

• Не подходит для монтажа без обжимного инструмента - нельзя закрепить руками или плоскогубцами
• Не предназначен для внешней прокладки - не имеет защиты от влаги и пыли (не IP-rated)
• Не рекомендован для использования с кабелями AWG менее 23 (слишком толстые) или более 26 (слишком тонкие) - возможна плохая фиксация
• Не является экранированным - не следует применять в условиях сильных ЭМИ без дополнительной защиты

Примеры использования

• Подключение компьютера к сети через LAN-порт
• Установка патч-кордов для подключения к сетевой панели в серверной комнате
• Монтаж кабелей для IP-камер и VoIP-телефонов
• Создание временных соединений на стройплощадках или в офисах с переоборудованием

Практические советы

• Перед обжимом обязательно сверьте порядок жил с одной из двух стандартных схем: T568A или T568B - выберите одну и соблюдайте её на обоих концах кабеля
• При работе с многопроволочными жилами - аккуратно расплетайте и выравнивайте их, чтобы все попали точно в свои каналы
• Проверьте, что все жилы достигли упора внутри разъема - видно через прозрачный корпус
• После обжима протестируйте кабель тестером - особенно важно при использовании в ответственных сетях
• Посадочный диаметр кабеля должен соответствовать внутреннему профилю разъема - для Cat 6 обычно это 5–6 мм
